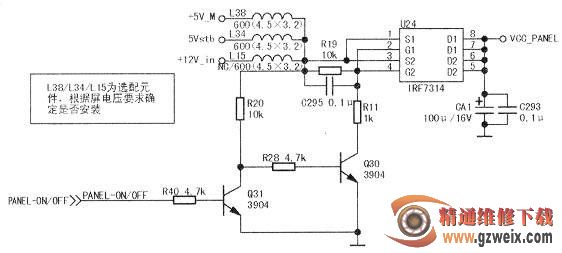

此机开机后有暗白色光栅，但无字符显示。输入电视信号后，能听到声音。电视机有光栅，且能听见电视节目的声音，充分说明机内开关电源、控制系统电路、信号处理电路中的视频信号处理电路、屏上的背光灯驱动电路工作正常。拆开后盖，正准备对信号处理板上的上屏电压进行检查，却发现上屏电压形成电路中的集成块U24(IRF7314)炸裂，集成块处的印制板也被严重烧焦，见下图。U24的①、③脚为电压输入脚，②、④脚为控制脚。⑤～⑧脚为电压输出脚。该机采用LG屏，屏工作电压为+12V。也就是说集成块U24①、③脚的供电电压为+12V，⑤～⑧脚电压也是+12V。集成块U24炸裂，说明瞬间流过集成块内部的电流非常大。这说明集成块U24⑤～⑧脚外电路中有元件击穿。在路测⑤～⑧脚对地电阻不到20Ω，⑤～⑧脚外接有电容C293、CA1，检查C293、CA1，发现电容C293击穿短路。清除电路板上烧焦的部分，换上新的集成块和电容C293后，用导线将集成块相关脚与对应电路连接起来通电试机，故障排除。
