此机开机后有光栅，说明机内开关电源、控制系统电路和背光灯驱动电路工作正常。细心观察，发现屏幕上虽然有光栅，但光栅比正常亮度要暗一些，并且无字符显示，同时，还发现屏幕上有时还出现一些黑色横条干扰。从故障现象分析，初步确定故障范围在上屏信号形成电路和屏驱动电路。

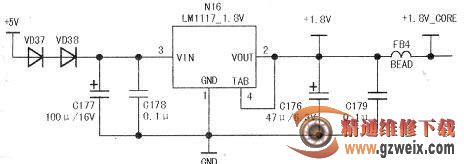

　　为了确定故障范围，取下信号处理板（称“数字板”），用一块输出信号格式和上屏电压与原信号处理板完全相同的万能信号板代换后，屏幕上能显示正常的图像。由此判定该机故障在信号处理板上。装回原信号处理板，对信号处理板的上屏信号形成电路进行检查。该机的上屏信号形成电路由集成块N8(FL18125)组成。首先测量外电路为U8提供的工作电压。发现该集成块的1.8V_CORE电压仅1.2V，1.8V_CORE电压由以N6(LM1117_1.8V)组成的DC-DC电路产生。见下图，+5V电压经VD37、VD38加到N16的③脚，经内部电路处理后形成1.8V电压从②脚输出。测量+5V电压正常，测量N16③脚电压为2.1V。VD37、VD38正常压降约1.6V，若VD37、VD38正常，N16③脚电压应当在3.3V以上。这明显为VD37、VD38性能不良。分别测量VD37、VD38上的压降，发现VD38上的压降高达2V，估计VD38内阻变大损坏，更换VD38后，故障排除。电视机图像和声音恢复正常。
