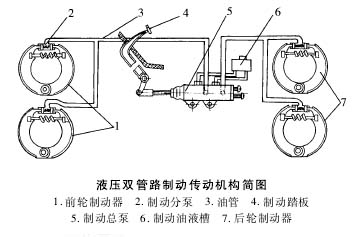

液压式制动传动机构由制动踏板、制动总泵、油管和制动液组成,见下图。
一、工作原理
液压式制动传动机构有两种: 单管路制动传动机构和双管路制动传动机构。目前,大多数农用运输车采用双管路制动传动机构。双管路制动传动机构两条油路工作时互不干扰,分别将制动液输送到前、后制动轮。当一条管路出问题时,还有另一条管路确保制动效果,确保运输车的安全。
液压制动总泵的主缸内装有两个活塞。一活塞是主活塞,外端与推杆相靠,活塞位于缸筒内的中间部分,把主缸内腔分为两个腔( 前腔和后腔) 。两腔室分别和前、后两条液压管路连通。贮油罐与主缸是分开的,它分别与主缸前后腔相连供给制动液。制动时,油液从制动分泵的进油孔进入泵体内,推动活塞向两侧移动,把制动蹄压到鼓上产生制动作用。
当前制动管路失效( 漏油) 时,踏下制动踏板,后工作腔建立压力,前工作腔无压力。在前后腔压力差作用下。活塞被迅速地推至接触到缸的底部为止。活塞到底后,后工作腔中的油压迅速建立到制动时所需数值,制动液压入后制动管到达后轮,使后轮制动器发生制动作用。
当后制动管路失效( 漏油) 时,踏下制动踏板,主活塞右移,由于后制动管失效,后工作腔不能产生压力,也不能推动活动活塞右移。但继续踏下制动踏板时,主活塞直接顶触活动活塞右移,使前工作腔产生压力,制动液流进前制动管使前制动器产生制动效能。
二、正确使用
1. 应经常检查液压制动管路系统的密封情况。系统为了能把侵入制动系统中的空气放出,在泵体上端设有放气孔,并用实心螺钉( 放气阀) 的锥形端堵住,放气阀的轴向孔用螺钉堵住,以防尘土。
2. 在驾驶时,不要养成脚放在制动踏板上的习惯,以免摩擦面在压力的作用下处于半贴合状态而发生摩擦加速磨损。
3. 操作应正确,一般使用制动器时,必须先分离离合器再使用制动器,或分离离合器和制动器同时进行。制动时应平稳地将制动踏板踩到底,不应停留在中间位置,以防制动器早期磨损和传动系零件的损坏。
4. 在运输作业前,一定要认真检查制动器的工作是否可靠,制动有无走偏现象,如有应及时调整,以防在高速行驶中造成事故。
5. 使用中要注意检查制动器的密封情况,发现有泥水浸入要及时排除,以免引起制动失灵。
6. 运输车在坡道或场地停放时,应使手制动器处于完全制动状态。
三、维护与保养
1. 经常检查制动器踏板自由行程,当不符合要求时,应按说明书的规定值及时进行调整。
2. 定期检查制动总泵贮油罐液面的高度,添加制动液时,不能随意添加,要注意制动液的成分。
3. 发现制动摩擦片过度磨损、铆钉头部外露、摩擦衬片折裂或脱胶,应及时维修更换零件。
4. 行驶路程不远,而制动鼓的温升过快,超过许可值,如农用运输车规定制动鼓的温升不应超过环境温度 60 ℃,应检查调整制动蹄与制动毂的间隙。
5. 当制动蹄摩擦片因沾有油污而失灵时,应拆开制动器用汽油或煤油清洗,待晾干后装配,继续使用。同时应查明污染原因,采取相应措施,以防再次污染。
6. 定期对各传动杆件的活动部位、轴套进行润滑。
7. 经常检查传动系统零部件,及时更换损坏或失效的零部件。
