首先,测量背光灯板引出线电压是否正常,若无,则说明故障出在电源电路或高压脉冲产生电路中。

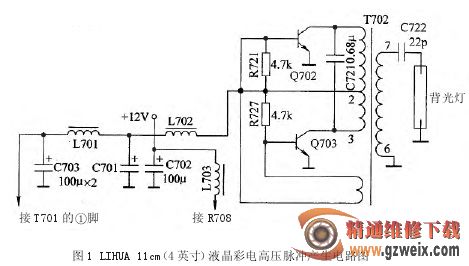

该机高压脉冲产生电路如图 1 所示。由高压变压器 T702、开关管 Q702、Q703 及 R721、R722、C721、C722 等构成。
先用万用表测量 T702 的②脚是否有 12 V 电压;若无,则说明电路存在短路;可测量 L702 的②脚12 V 电压是否正常;若无电压或低于正常值,则说明 Q702、Q703 两只晶体管不良。该两只晶体管均为 2SC3518K(60 V/5 A/1 W),可用同型号晶体管更换,故障即可排除。
在开机状态下,按遥控器上“节目 -”键,再按数字“9”、“7”、“3”、“5”键,进入 I2C 总线工厂菜单,选择 DVI/VGA 转换,看是否出现异常;若无异常,则说明数字变频电路(FLl2200) 内部不良。更换后,故障即可排除。
