一台创维29T83HT型高清纯平彩电出观有伴音无光栅故障。

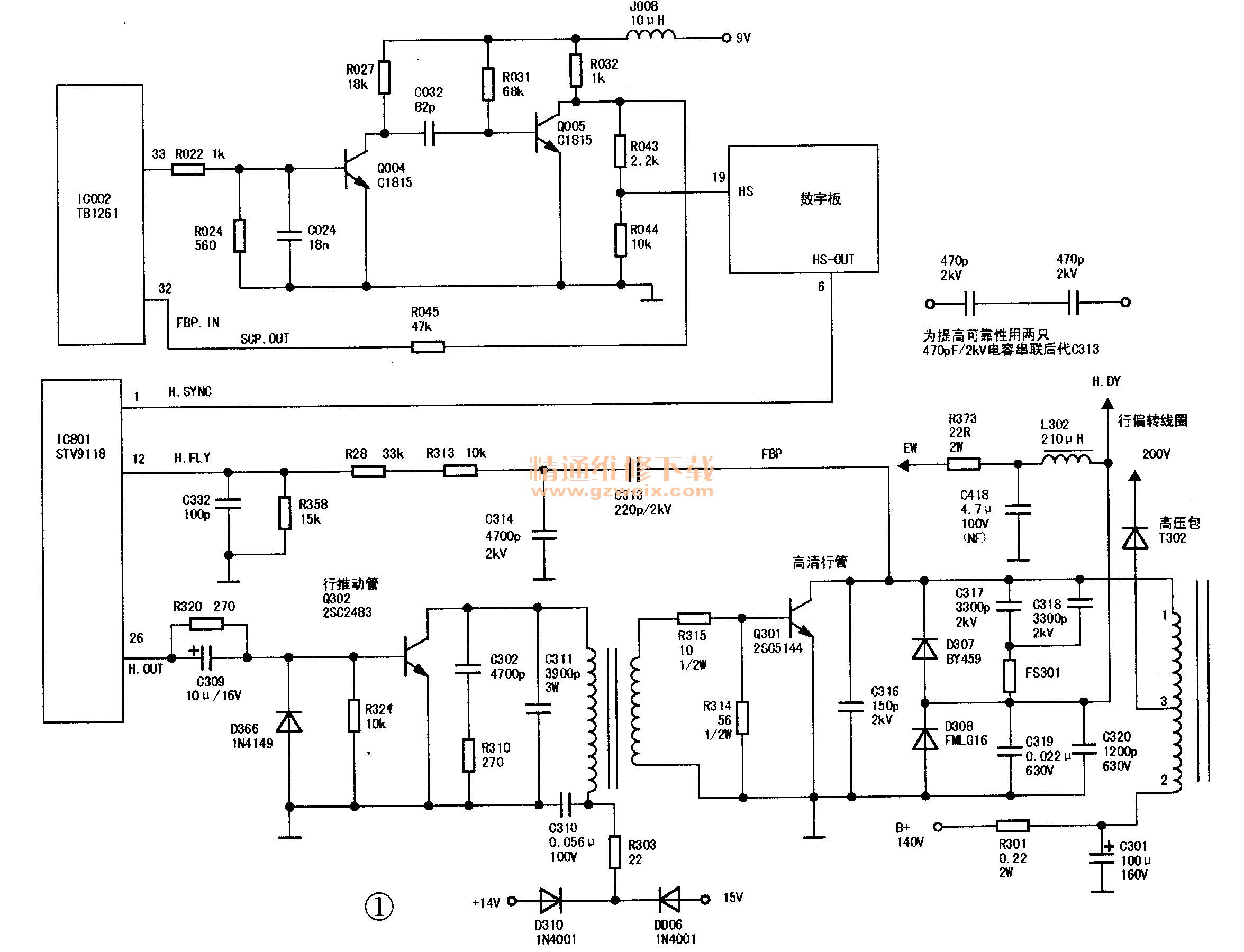

    该机为6T18机芯，根据现象分析电源部汾应是正常的，实测+B 140V供电已到达行管Q301的c极。用示波器测得行推动管Q302的b极无行激励脉冲。找到6T18机芯彩电相关电路图（见图1），行激励脉冲是由I0002(TB1261)33脚输出（编者注：33脚输出行激励脉冲在此机中所起作用实际代表了TB1261输往数字电路的图像信号的行同步信号，真正的行激励脉冲信号是来自变频后的、输往行推动管Q302基极的信号），用示波器测得有正常行脉冲。该行脉冲通过R022, Q004,Q005 , R004等元件输入到数字板插座JACK3 19脚板(HS)，经数字板处理后再从该板的⑥脚（插座JACK2）输出到IC801(STV9118)的①脚。用示波器测得正常的行脉冲已到达IC801的①脚（STV9118块是通过I℃总线控制多模式或多频计算机显示器中的水平、垂直扫描电路专用集成块）。实测IC801 26脚ROUT无行激励脉冲，测供电29脚12V正常，31脚（SDA）,30脚（SCL）总线电压约4.5V（正常），分析为IC801不良。于是新购一块STV9118换后试机有清晰的图像，但发现图像不稳，且工作一小段时间后按动面板升台键突然就无光了。此时测得行供电端已对地短路，怀疑行管烧坏。拆下Q301(2SC5144)，实测未坏；细心查上下阻尼管D307(BY459X), D308 (FMLG16）均短路，将其换新后继续查找损坏原因。通过检查，发现行FBP反馈电路中C313小电容发黑有些炭化，拆下用放大镜辨认是221，分析该电容耐压应为2kV，实测容量基本为。，耐压约400V（用1500V耐压测试仪测），看来IC801烧坏与C313炭化漏电有关。考虑原C313体积小脚距也很小，南方气候潮湿，加上灰尘常积易放电，于是改用两只470pF/2kV电容串联代换C313，并将线路板上孔距改宽以减少脚间放电。修复后交用户长时间使用，一直工作正常（注：原6T18机芯彩电图上无C313电容，且原图上IC801为STV9116，本文所附电路图是根据实物对应实绘的）。

相关资料：创维29T83HT整机电路图
