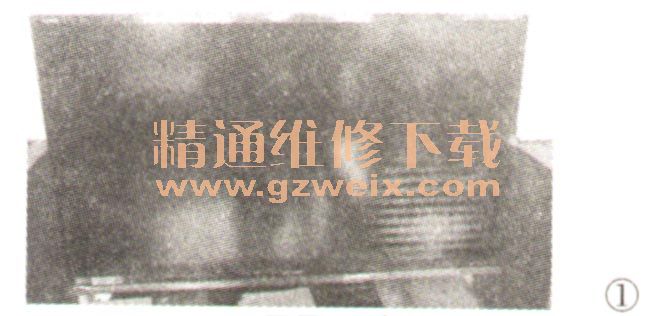

一台夏普60LX540A型液晶彩电，黑屏，右下部有黑白相间的横条，背光正常，见图1。

    原因分析：背光亮，黑屏，一般是T-CON板损坏或是T-CON板没有供电，或LCD屏不良。如果电源板没有给T-CON板提供12V电源，T-CON板就会不工作。
    检修过程：在维修中检测关键点的电压，是最为常用和最高效的检修方法。本故障的关键点就是测量T-CON板12V电源供电四脚插排。经测量，发现12V供电仅为7.5V，且不稳定。当该电压高于9V时，图像正常；低于7.5V时，黑屏，且在屏幕右下部有黑白相间的横条。

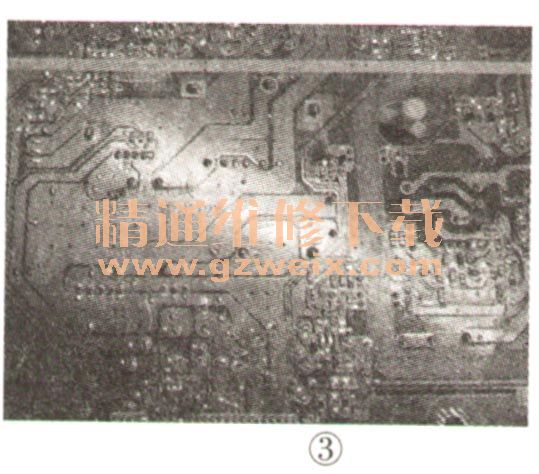

    逻辑板的12V供电来自电源板的U7001（四端稳压受控开关块）。该IC输入13.5V，输出12V，送到逻辑板供电。图2、3是电源板中U7001的位置图。

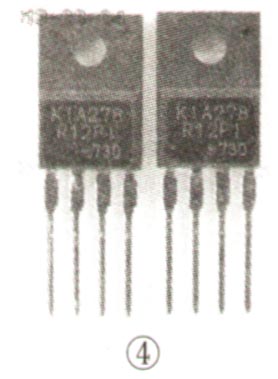

    本机中U7001的型号是KIA278 R12PI，如图4所示，①脚是电压输入脚，②脚是电压输出脚，③脚是接地，④脚是受控开／关脚。最大可输入电压35V，额定输出电流2A，加上散热片后最大功耗15W，不加散热片最大功耗1.5W。

    查询资料得知KIA378 R12PI与KIA278 R12PI很多参数相同，只是前者的电流是3A，后者的电流是2A，其余完全相同。
    解决方法：更换U7001可试机，机器恢复正常。
