一、软件烧录SOP
1.采用U盘烧录
(1)准备工作
1)工具:U盘(FAT格式为佳);
2)待烧录软体,需将软体文件名更改为“fw.spi”。
(2)烧录
1)将待烧录文件的文件名重命名为fw.sp1,并拷贝到U盘根目录下;
2 )TV AC断电,将U盘插到TV USB接口,再插上电源线;
3 )TV开始升级软体,TV为off状态无升级过程提示(U盘灯闪烁表示正在升级软体),升级完后TV自动开机,整个过程大约需要3分钟。
(3)进入工厂模式确认软体版本
2.采用PC烧入方法
注:仅以其他相似机种的烧录为例(烧录方法相同)。
(1)准备工作

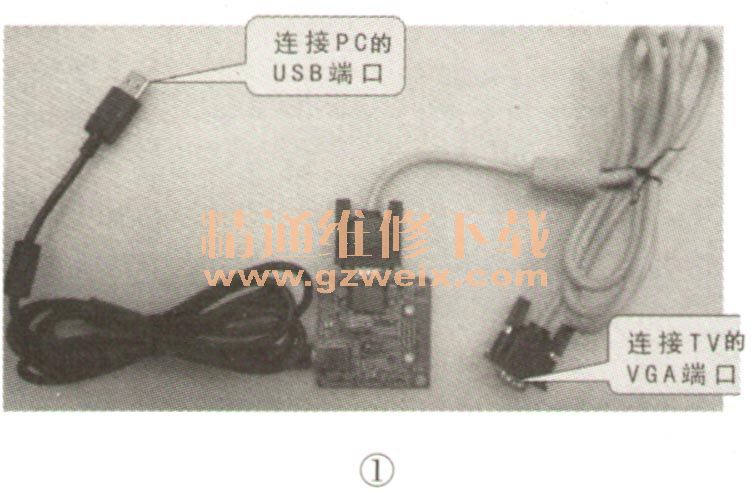

1)工具:715GT0051-1-A, USB线与VGA线,见图1。
2)安装USB驱动:解压“PL-2303.zip”文件夹,安装“PL-2303 Driver Installer.exe”。注:此驱动只支持Windows XP系统,不支持Vista、Win 7。

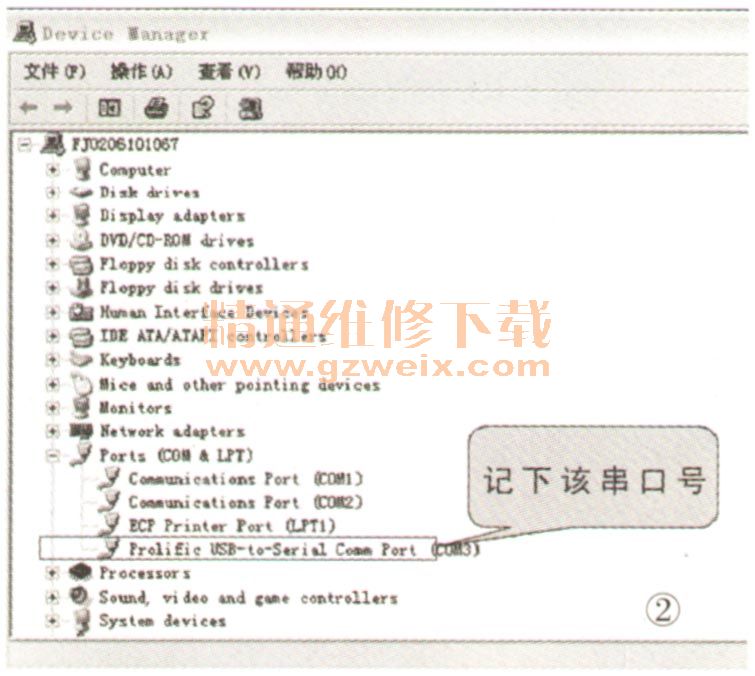

3)按图1连接烧录板,查看“我的电脑”→“属性”→“设备管理器”,确认USB驱动是否安装成功,如“ports”有图2框中提示内容,代表USB数据线连接OK,记下该串口的COM口号;如无此提示内容,需重新安装“PL-2303 Driver Installer. Exe”。
(2)烧录

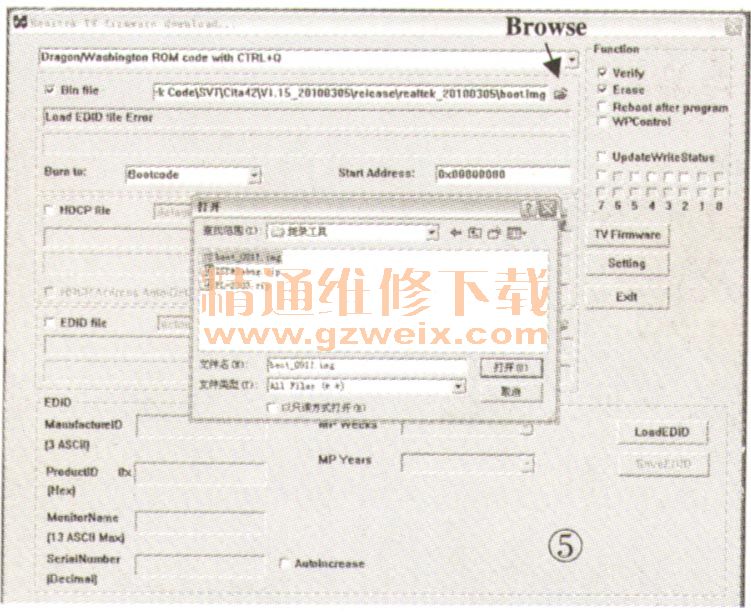

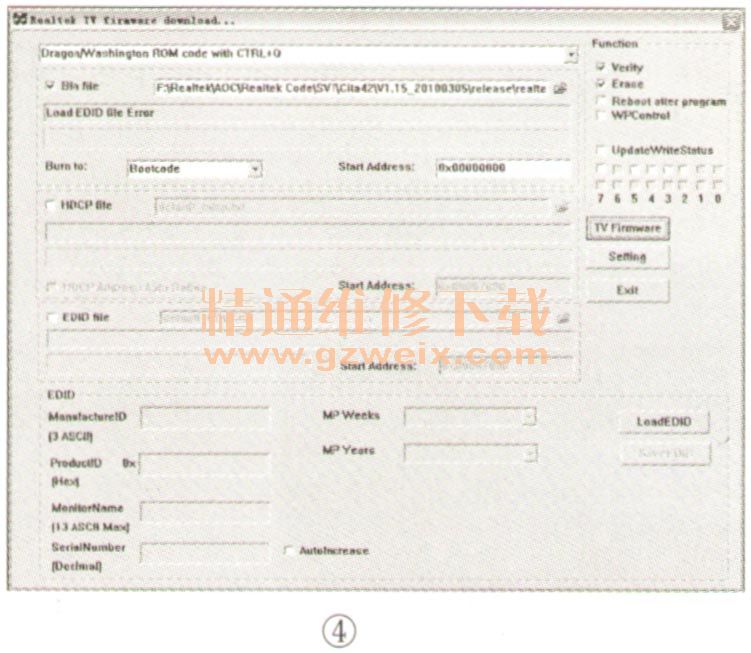

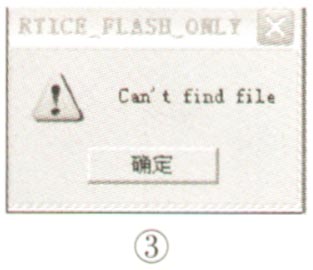

解压“ISP&Debug.zip”,运行“RTICE FLASH_ONLY.exe”,出现如图3提示,点击“确定”。进入图4界面。点击图5中“Browse”图标,加载“boot-091 1.img”文件。

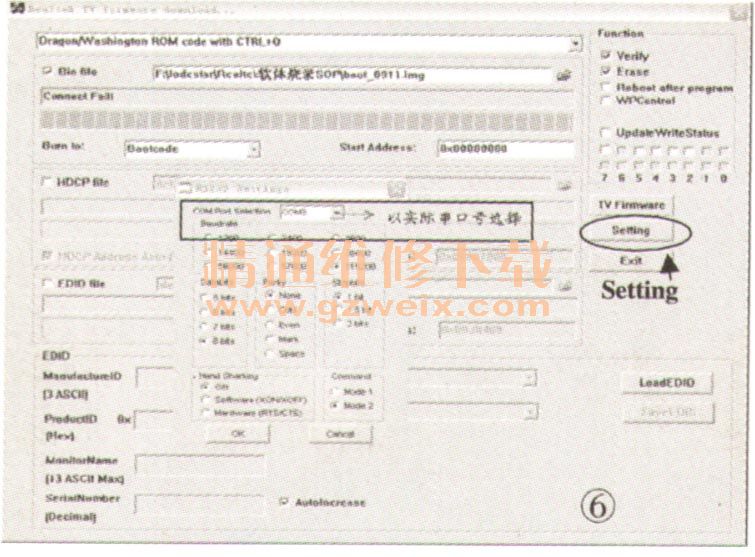

点击图5中“setting 99,进入图6所示设置界面,“COM Port Selection”选择图2中所记的COM口号,点击“OK”确定;

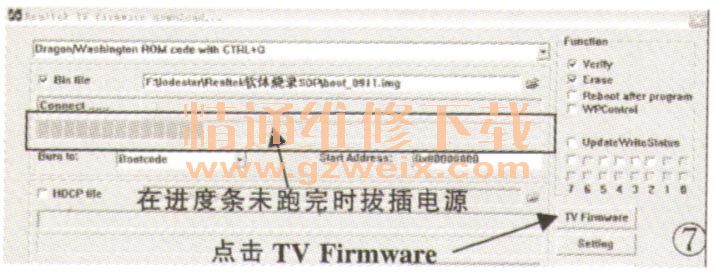

插入TV电源,单击“TV Firmware",当进度条上方出现“Connect……”,在进度条未跑完时拔插电源,见图7.

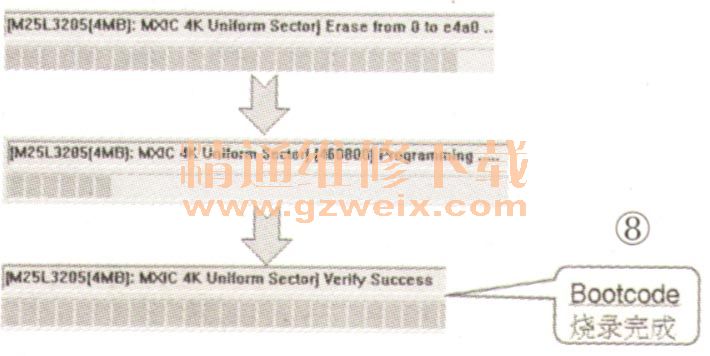

TV重现上电后,自动开始烧录Bootcode,烧录进度过程如图8所示。
