分析检修：试机发现，背光不亮。该机电源板（开关电源与背光驱动二合一板）上插座XP803的1脚为LED灯条的供电十端，测得该脚电压为133V，与背光驱动电路的输入电压相等，这说明背光升压电路未启动。

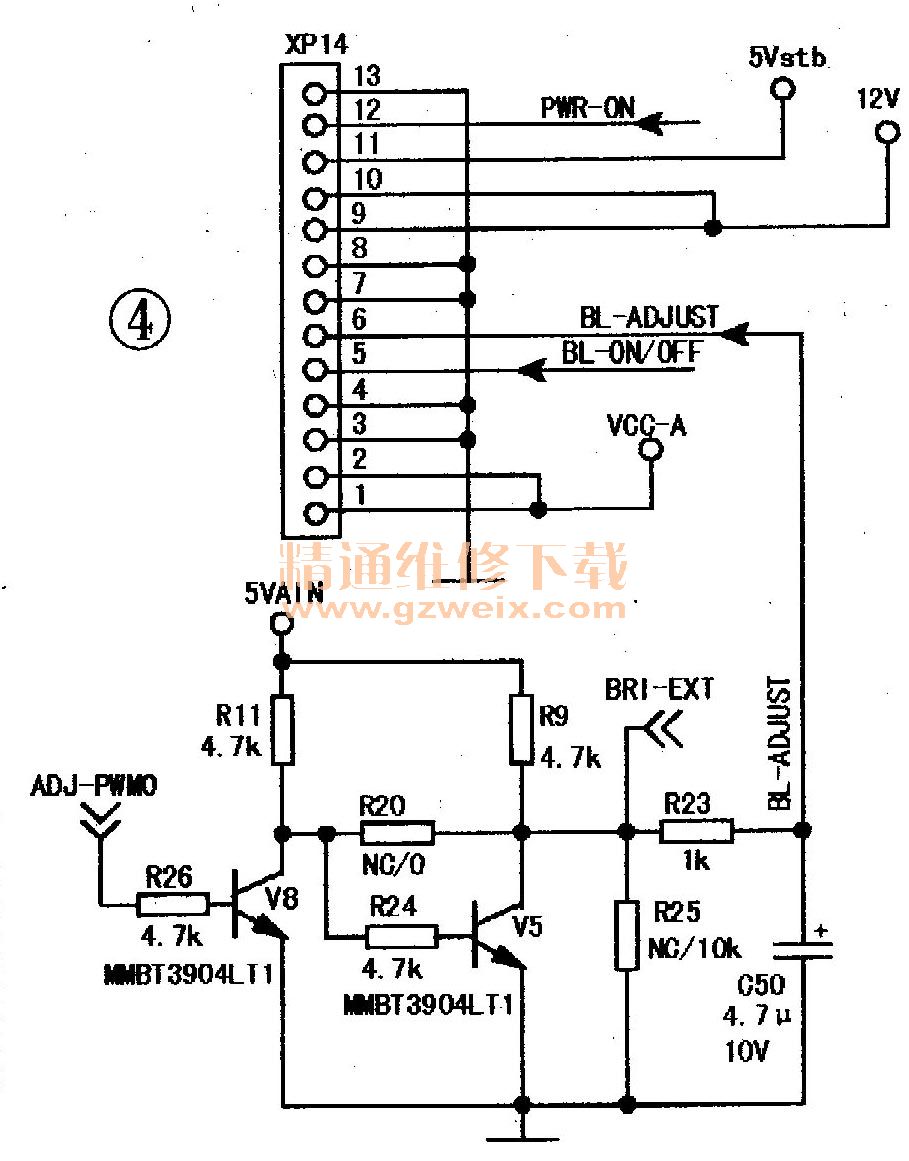

    该机主板上的插座XP14通过排线与电源板相连，该插座各脚功能如图4所示，实测得各脚电压如下：PWR-ON，3.5V； 5Vstb，4.98V；12V电压端为12.11V；BL -ADJUST，1.64V；BL-ON/OFF，5.23V； VCC-A，18.41V。显然，BL-ADJUST端电压偏低。

    检查背光亮度调节电路，测得NPN型三极管V8的各极电压如下：b极，0.69V； c极，0.03V； e极，0V。显然，V8处子正常的饱和导通状态。测得V5的b、c、e极电压分别为0.64V、1.58V和0V，也处于导通状态。按照一电路分析：V8饱和导通后，其c极应为低电平，V5的b极也应为低电平，V5应截止，其c极应为高电平。怀疑V5极间有漏电现象，更换V5后试机，背光亮，故障排除。
    这时测得V5的b、c、e极电压分别为0.04V、5.21V和，0V。电源板上插座XP803各脚电压如下：1+9254V；1-，60V；2+，60V；2-，-134V 。
