一台TCL 40英寸LED电视机，雷雨天气后可开／关机，但背光不亮。

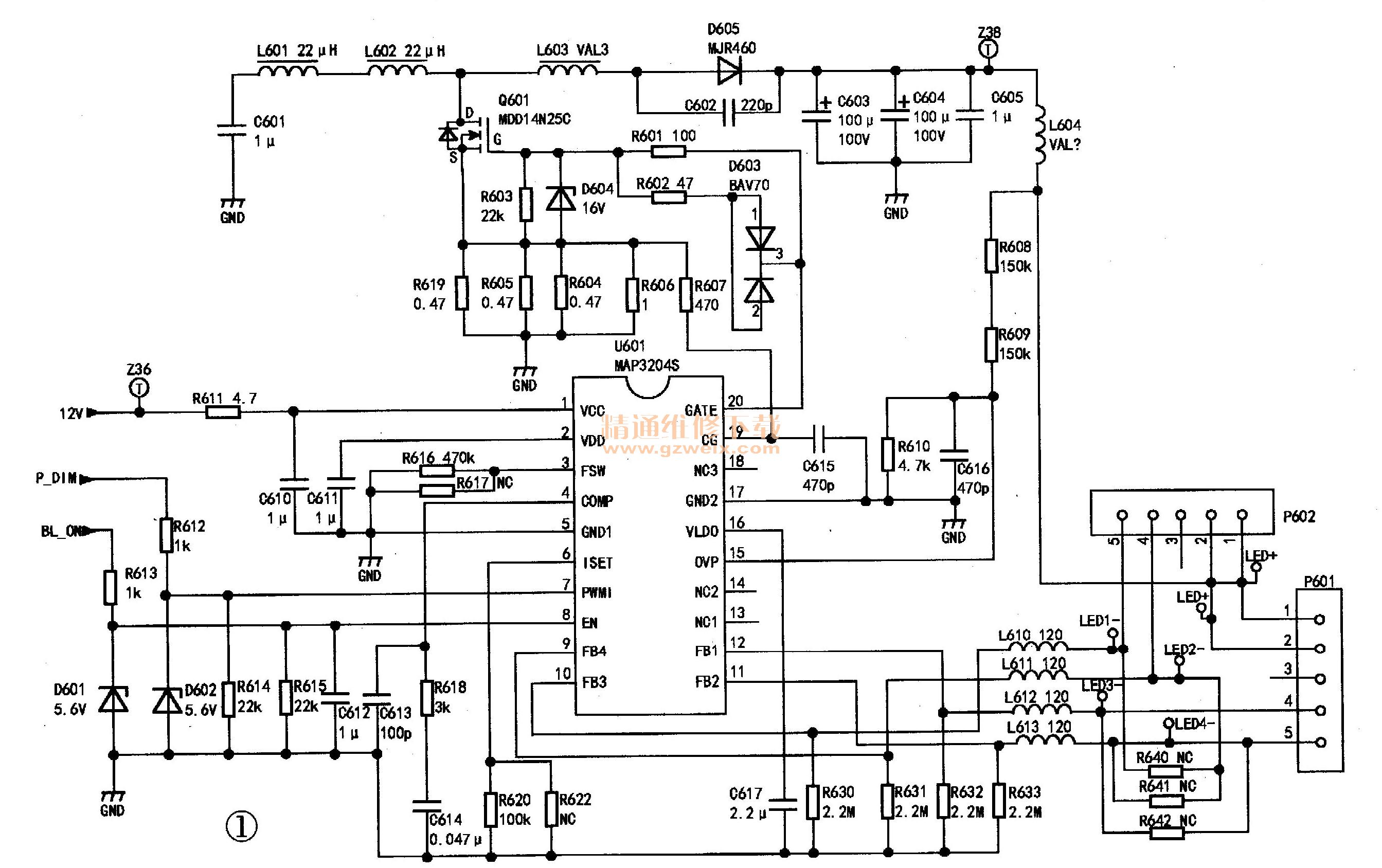

    检修过程：拆机测量电源板3.3V、12V、35V电压均正常，LED背光二次升压DC/DC输出电压只有35V、说明故障在背光电路上。经查发现电源板上的LED背光DC/DC控制场管Q501（AOD4454）已烧蝴，该电源板型号为01-E04021-PWCElXG。仔细测量发现损坏的元件有：R619（R220）、R601（10OR）、R602（470）、R606（1R）、R604/605（R47）、Q501（AOD4454），查阅图纸发现实物与图纸上的元件标注有差异，电路图如图1所示，R619为0.22Ω、R602为47Ω、R601为100Ω、Q501为TO -252封装的150V/20A的N沟道场效应管，把上述损坏元件全部代换后通电测试故障不变。怀疑LED背光专用驱动控制芯片U601（MAP3204T）连带损坏，换新后通电测量主供电电压为正常的37V，二次DC/DC升压为78V。把电源板安装连接好后通电测量背光插件两端电压为85V，此时背光亮故障排除。

    小结：R619、R606、R604、8605四只电阻并联后阻值为0.12Ω，没有合适的电阻，直接用1W两脚直插式0.15Ω电阻代换，如图2所示。
