下面谈谈液晶屏的拆卸方法:
拆屏前需要把外壳前面板边框上的扬声器、电源开关和固定座架的支撑架全部拆除,保留金属壳上的电源板和机芯板,以便于在检修过程中进行通电测试;松开两侧面和顶部的4根金属锁条上的螺钉后,观察会发现锁条上刻的箭头标记,朝箭头标识的反方向推就可以把锁条从面板扣件里退出(安装时插入锁条朝箭头方向推即可锁定),使液晶屏和边框分离。如图5所示,取下液晶屏整体组件后就可以开始拆屏了。
步骤如下:

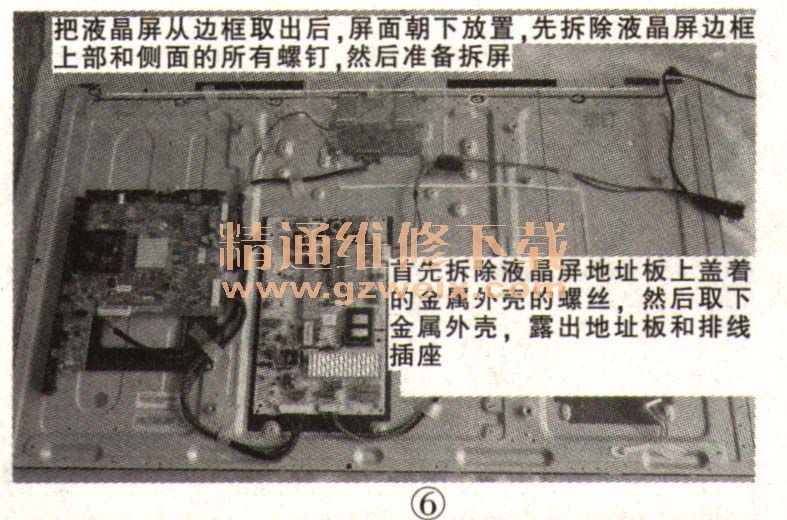

第一步:先将液晶屏两侧及顶部三方螺丝全部拧下,拿掉液晶屏地址板上盖着的外壳,再取下逻辑板和逻辑板到液晶屏地址板上的排线,如图6所示。
把液晶屏显示板的两块地址板从固定支架里松开(这点很重要,不然的话在取液晶屏显示面板时就会把显示面板连接到地址板上的薄膜屏线扯断),如图7所示。
第二步:把液晶屏反转放置,即液晶显示板朝上,然后撬开固定液晶面板金属边框的扣件,取下金属边框,如图8所示。
把液晶显示面板(液晶屏)拿走放置在安全区,注意:拿取液晶屏时要把手洗干净或带手套。

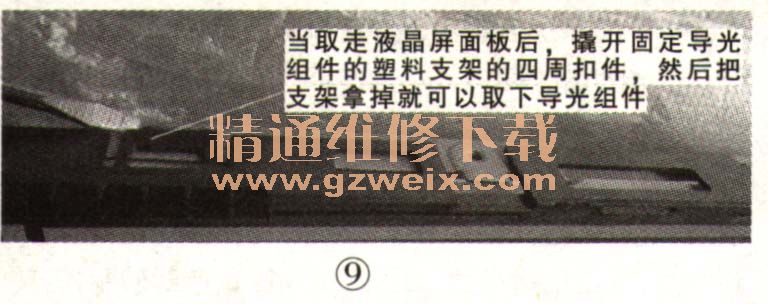

第三步:拆开灯箱需取掉固定灯箱的塑料边框,依旧是撬开边框四周所有扣件,然后取走边框,如图9所示。

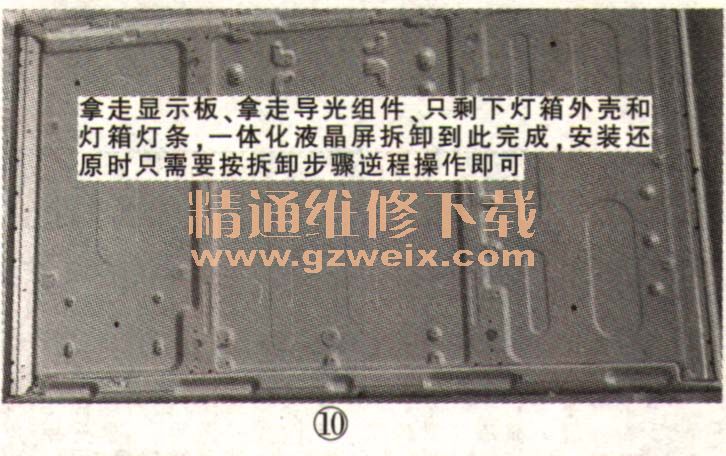

边框拿走后只剩下导光组件,拿导光组件时最好连同最底层的后导光板一起取走,这样可以避免夹在导光板与液晶屏面板之间的几层透明薄膜受到损伤,特别是被高温烤久后的聚光棱镜膜、扩散膜和增光膜,触摸后薄膜上镀的东西容易出现脱落,以后液晶屏显示时就会看到局部有白斑或有手印痕迹,对于挑剔的客户则无法交差。所以整体取出导光组件是最安全的,拿导光组件后就只剩灯条和灯箱外壳,如图10所示。
此时就可以点灯目测光源或者测量灯条故障所在。然后进行检修。
安装时只需要按拆卸顺序逆程操作即可。
