一台海信TLM32E58型液晶彩电，通过后电源指示灯由红转蓝，屏显开机画面，约2s后黑屏，背灯不亮。
    根据故障现象分析，故障原因应是背光灯管老化或损坏，或者背光驱动电路工作异常。
    该机开关电源、背光驱动采用二合一板，板号为RSAG7.820.1459/ROH.VER.C（2008.03.28）。通电后，实测开关电源次级两组输出电压（＋5V、＋12V）完全正常。本机为早期产品，背光源采用冷阴极灯管，电路板标示点亮电压（即高压输出）为AC1280V/9.5mA。由于一时无法准确判断灯管性能的好坏，于是决定先对背光驱动电路进行检查。

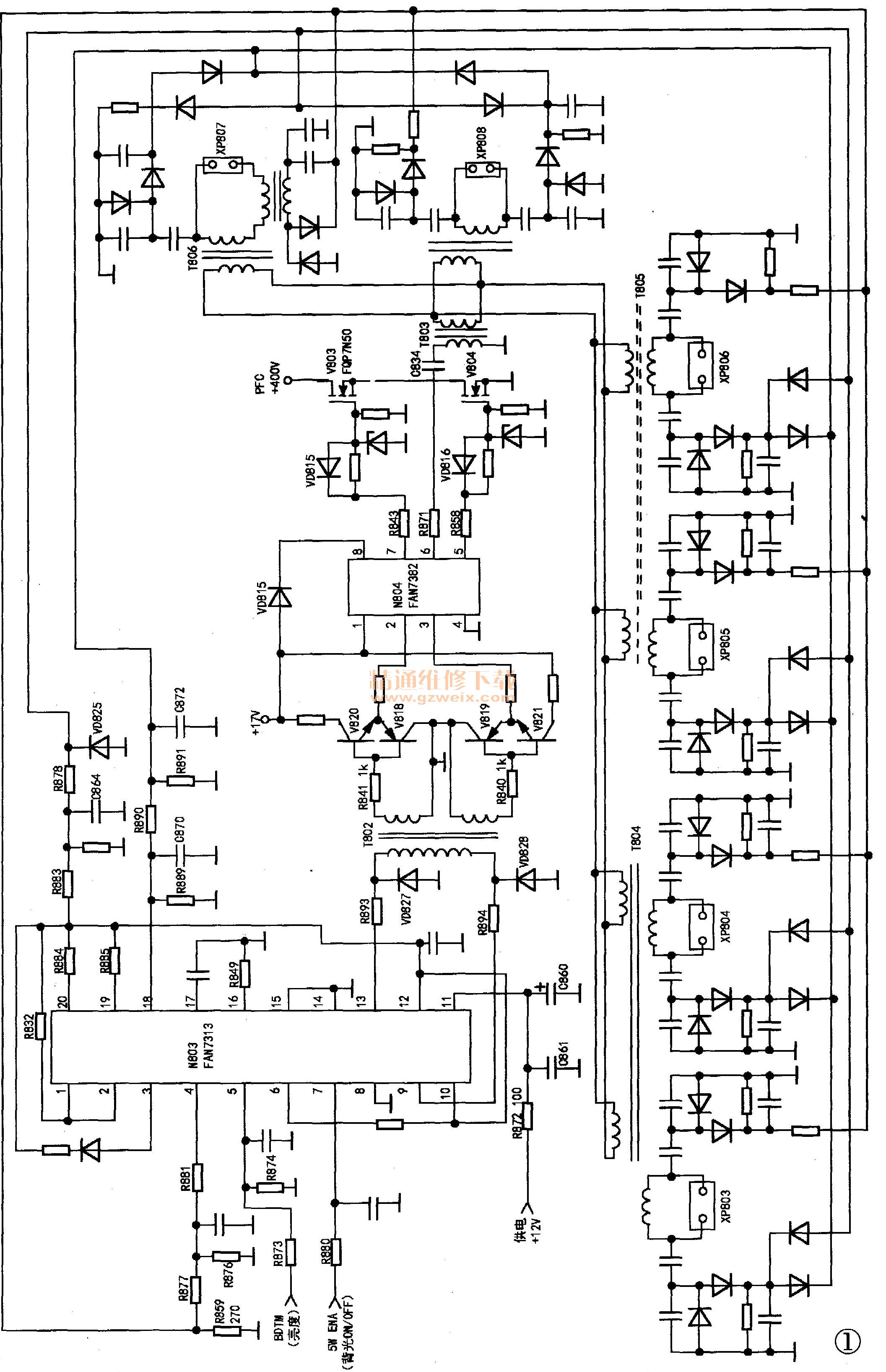

    该机背光电路如图1所示，N804（FAN7382）、V803 、V804和变压器T803组成背光驱动电路，高压变压器T804 -T806升压输出高压点亮灯管。N803（FAN7313）及外围阻容元件组成背光控制电路，调节背光亮度，并对灯管的电压、电流进行实时监测，在灯管过流和过压时进行有效保护。焊下T804-T806（型号均TEEL22-H 08115）检测，发现变压器初级绕组阻值均为4.5Ω，而高压绕组共同6组，阻值约为1kΩ、700Ω、900Ω不等。查资料得知，该型高压变压器高压绕组阻值应约1 kΩ。由此判断，两只高压变压器高压绕组局部短路，单独求购高压变压器未果，于是在网上购买了一块同型号二合一板。

    几天后收到新板，但板号为RSAG7.820.1459/ROHNEFF。与原板对比，发现新板背光驱动电路有改进，没有安装FAN7382，高压输出电路也略有不同，开关电源部分基本相同。换板试机，故障排除。同时也说明该二合一板的后缀号不同，但可互换。
