长虹LED42560(LJ1W)型液晶彩电,黑屏,伴音正常
来源:家电维修  作者:佚名  2018-02-08 08:57:59

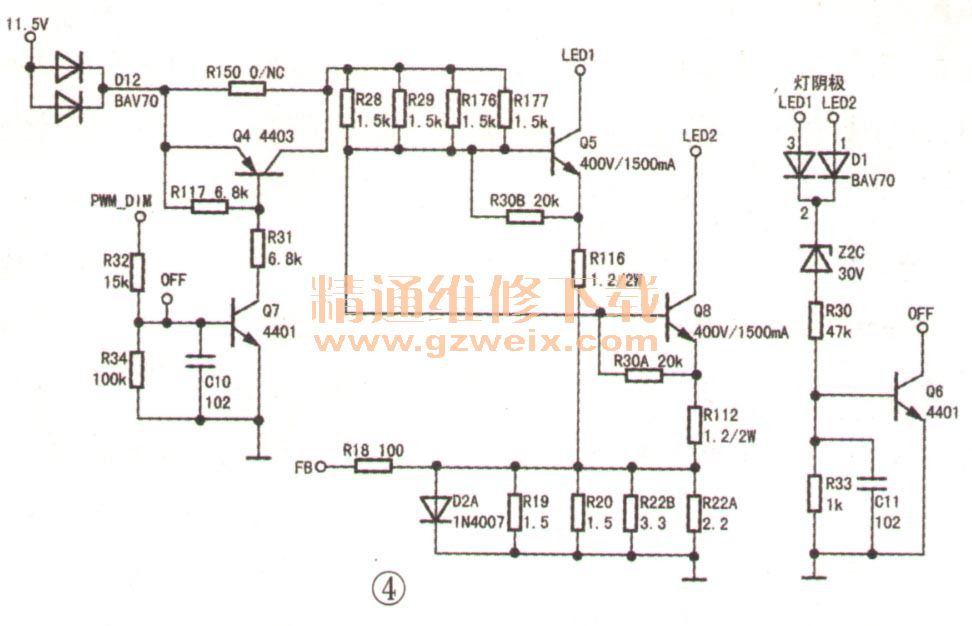

    分析检修:开机后观察背光不亮,怀疑背光电路异常。该机电源组件型号为MPS30D -2MA240,背光电路由OB33 50(IC1 j、功率管Q11、Q34和储能电感L3、自举二极管D11、储能电容EC2、EC43组成。测LED+电压为35.5V(约等于主电源输出电压),正常时应为105V,判定LED+电压形成自举电路没有工作。测OB3350①脚供电11.5V正常,⑧脚(PWM)背光亮度输入端电压为2.5V,也正常。测⑦脚(OVP)外接元件R23(270kΩ) 、R151(150kΩ)、R422(10kΩ)、R10(10kΩ),④脚(CS)电流检测电路中的R175(0.47SZ)、R15、R16(0.47Ω)、R17(1.5Ω)均正常。代换IC1故障依旧,怀疑恒流控制电路有故障,如图4所示。

    PWM_DIM信号经Q7 、Q4电流放大后,分别接灯串LED 1、LED2电流控制管Q5、Q8基极,通过对Q5 、Q8基极电压的控制,实现灯电流大小的控制。灯电流通过R19、R20等电阻建立电压,经R18反馈回OB3350⑤脚,经过IC内电路校正②脚输出的驱动脉冲频率。Z2C与Q6组成灯条短路保护电路。当灯条严重短路时,阴极电压瞬间上升,Q6饱和导通,将Q7基极接入地端,Q7、Q4截止,Q5、Q8停止工作。
    为快速判定故障,断开Q6通电,背光亮,说明Q6所在的检测电路有故障。经查Z2C击穿。将ZC2换新后试机,故障排除。此时Q7基极电压为0.7V 、Q4集电极电压为11.5V 、Q8、Q5基极电压均为0.65V。
