TCL L32E 19型液晶彩电,满屏不定时出现绿色横条同时扬声器中发出“嘎、嘎”声
来源:本站整理  作者:佚名  2019-03-01 10:15:52

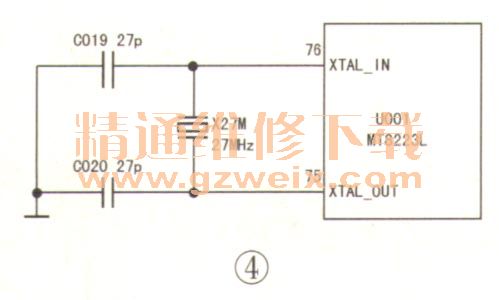

分析检修:由于该型机(MT23L机芯)的音、视频信号处理基本在主芯片U001(MT8223L)内进行,所以怀疑U001引脚虚焊。用放大镜观察,未发现虚焊点。接下来测U001相关引脚供电电压,均正常,怀疑U001异常。更换U001后试机,一切正常。第二天冷机开机不久,故障再次出现。分析认为,更换U001时,很可能对U001旁边的晶振进行了加热,使之暂时恢复了正常。更换晶振X27M后开机,故障排除。相关电路如图4所示。
