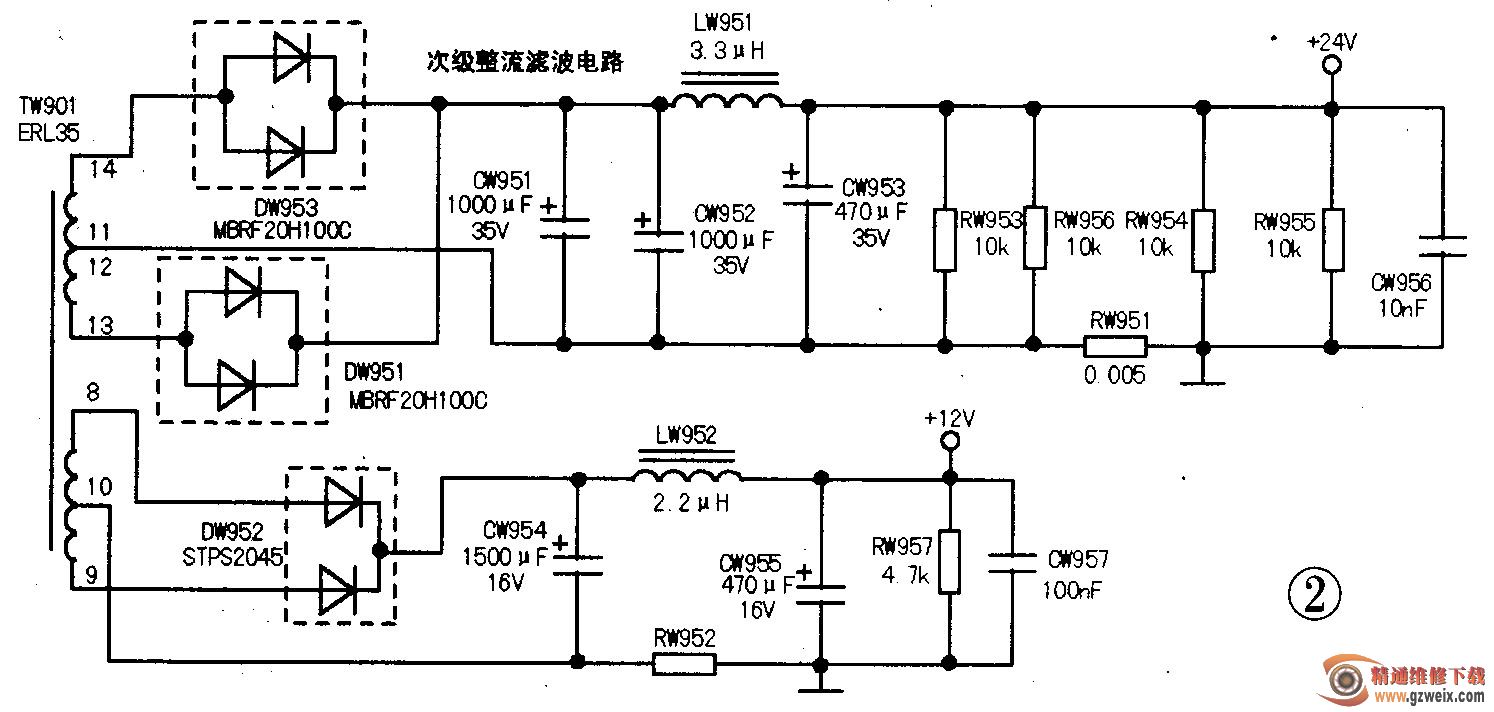

分析检修：从故障现象分析，应是12V供电有问题，因伴音电路和图像处理电路采用12V供电；指示灯绿灯亮，说明CPU系统工作正常。开机测量电源板上排插XS954的各脚电压，没有12V电压。由于24V与12V电压均由开关变压器TW901产生，加之24V电压正常，所以判断故障部位在12V的整流滤波电路中，如图2所示，检查发现TW901.,⑨脚外接的整流二极管DW952（两只整流二极管）短路，换新后故障排除。
