创维32L08HR型液晶彩电图像很暗、无光无声
来源:本站整理  作者:佚名  2014-01-15 09:47:30

    一台创维32LO8HR型(8K22机芯,VER00.30版本,屏型号LC320WXN-SACl )液晶电视,通电红色指示灯亮,然后马上变绿灯,无光无声,有时候是图像很暗有正常字符但无声。
    打开后盖,先测开机瞬间主板到电源板的POWER信号,发现开机瞬间有3.8V电压马上跳变到0V;测待机电压为3.8V,正常应该是5V;目测5V滤波电容已经鼓包,更换一只1000μF/25V电容后再次开机,待机5V电压正常,也有正常的3.8V POWER信号过来,背光正常点亮,图像正常,只是没有声音,且不管是AV状态还是TV状态都无声,于是怀疑功放有问题。该机伴音功放芯片为U812(STA355BW ),根据该芯片引脚功能,检查其⑧脚和11脚VCC 12V供电正常,21脚、24脚、36脚VDD3.3V正常;31脚复位脚开机瞬间能从0V跳变到3.3V,也正常;静音控制端23脚电压是3.3V,排除静音电路损坏的可能;33脚和34脚总线控制电压分别是3.3V,从U30(CD4052 )AV/TV音频切换的③脚、13脚可以检出伴音信号,说明音频处理和切换电路工作正常。检查U30的③脚、13脚对U34(MT8222)数字信号处理电路的34、35脚电路连接正常,测电压基本没发现什么异常,手摸数字功放芯片散热片温热,说明也工作,为什么还是没声呢?想想数字功放非同模拟功放,受总线SCL,SDA控制。心想会不会EEPROM数据出了问题。在板子上找到EEPROM芯片,发现已有焊接过的痕迹,打电话给用户,证实了这个机子确实是前维修员修过没修复的,这样更加坚信应该是数据出问题。可是,下载很多数据,烧写后却开不了机,无奈只得重写原来的数据,进工厂模式看看,方法是:用创维CW-8TT1型遥控器将音量调到“0”后按住面板音量减键不放,再按遥控器的“屏显”键进入工厂模式,先选择选项后进入第二页,然后选择“复位”,按“音量”键后自动开机,开心时刻到了,听到了久违的开机音乐,输入信号,伴音恢复正常,该机终于修复。
    注:EEPROM初始化的方法在不知道总线进入方法的情况下还可以用短路存储器的⑤脚、⑥脚开机或者⑤脚对地短路,开机再关机,有机会大家不妨试试。

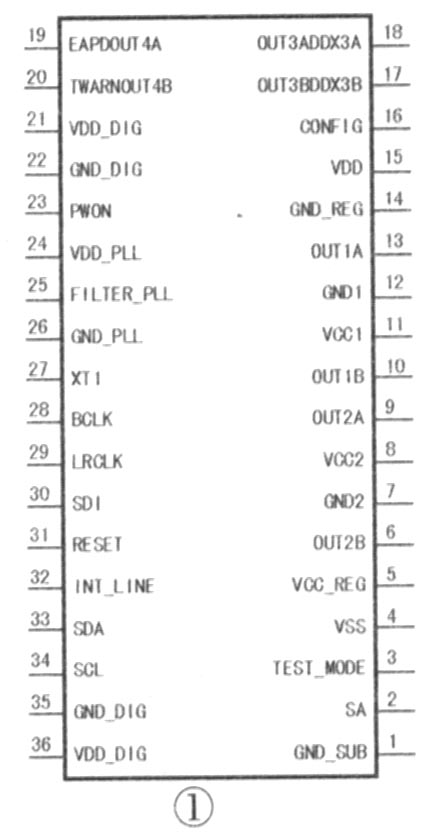

    该芯片的引脚分布见图1,总线进入图示见图2和图3。
