一台创维32K03HR液晶彩电（采用OSM46机芯，电源和背光一体），上电后红灯转蓝灯开机，但背光一亮即灭，没有伴音。
    分析检修：经检测开机后背光ON和调光信号都一直保持在3.3V，说明主板已经发出开启背光信号。因背光灯管启辉电压要比工作电压高许多，保护电路要避开启辉时的高电压，正常工作时也要防止偶然的干扰脉冲使灯管熄灭，所以背光芯片都有延迟保护功能，由芯片某个脚外接一只电容组成延迟电路。要判断保护电路是否动作，最直观的就是测量该电容上的电压，由于芯片输出的充电电流很小（数微安），所以要用数字万用表才能测量。如果该脚电压大于0V，说明保护电路检测到异常，开始启动延时，这个延迟过程仅一两秒，所以背光点亮一两秒后熄灭大多是保护电路动作了。如果把该脚接地，芯片就不会进入保护状态，即常说的去保护。本机背光控制芯片是FAN7316，保护延时是③脚，当该脚电压达到3V时进入保护状态。开机后监测③脚电压，在背光点亮时该脚电压并没有上升。试把该脚接地解除保护，但故障依旧，而且感觉背光点亮的时间比保护电路的延迟时间更短，这说明故障并非背光保护电路动作所致。
    背光灯熄灭后测量电源板各输出电压，发现12V和24V输出均为0V，再次开机进行检测，发现这两个电压开始是正常的，但背光一亮马上消失，好像12V或24V的负载有过流现象。本机背光功率部分是由PFC电庄390V）直接供电的，驱动芯片由副电源供电，只有背光控制芯片是由主电源12V供电，这个负载应该是很小的。试着断开背光芯片的12V供电后开机，背光不亮，但12V和24V输出却一直正常，而且喇叭里也有伴音。试用一个外接电源代替本机12V电压开机，背光亮且稳定，整机工作完全正常，实测12V电压的工作电流仅十多毫安，不应该存在过流保护的问题。
    决定对比测量开关变压器辅助绕组的波形，以帮助判断故障原因。翻转线路板，接好示波器探头，上电开机，惊奇地发现背光正常，固定好线路板开机，故障依旧。反复试验后发现，把线路板抬高6cm后背光正常，看来故障原因可能是背光干扰了主电源。

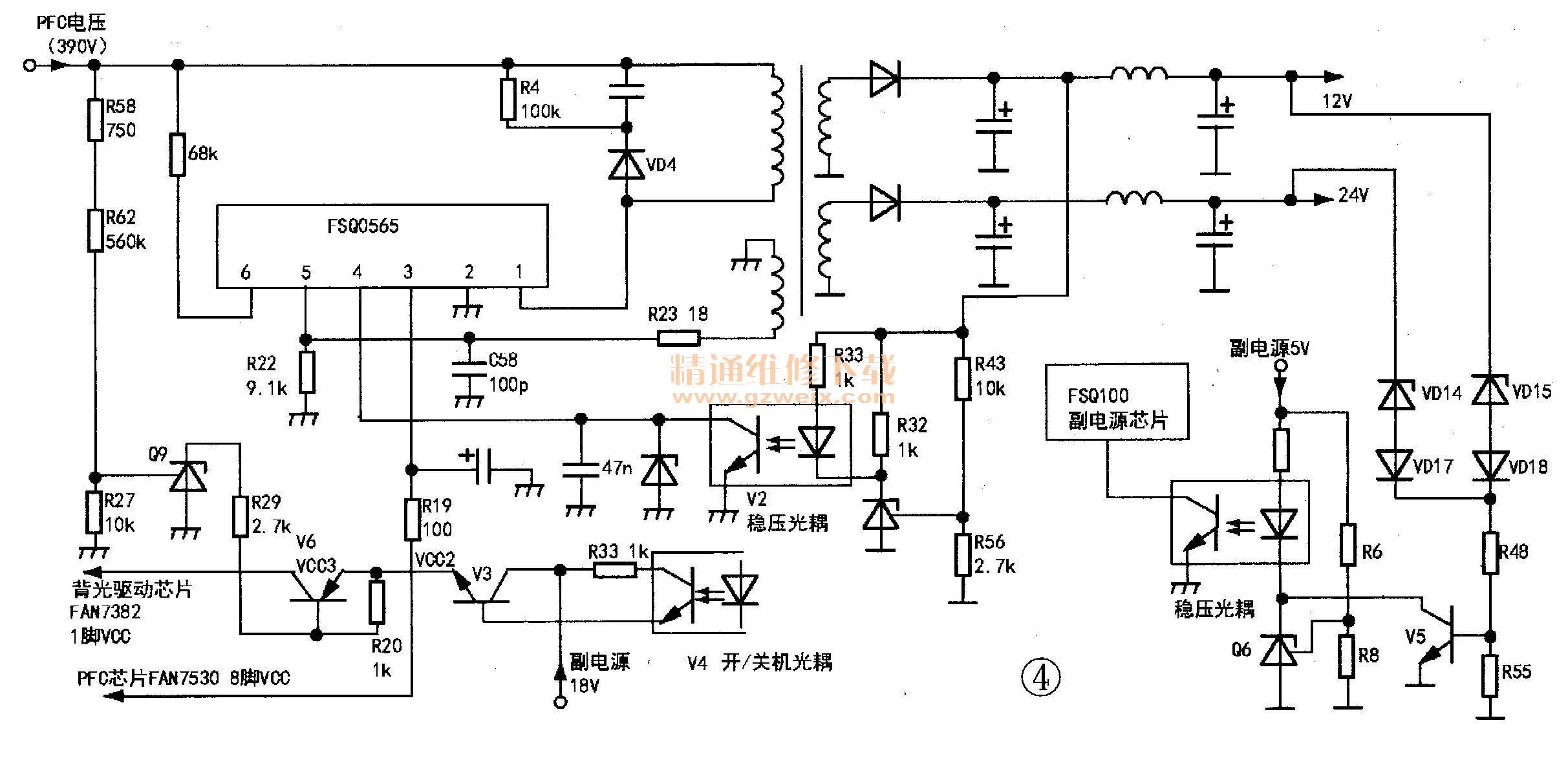

    该机开关电源局部电路如图4所示，芯片FSCQ0565只有④、⑤脚容易受外来脉冲干扰，其中④脚对地接有47nF的电容，受高频干扰的可能较小，而⑤脚对地接有一只100pF的电容C580⑤脚的作用是检测开关变压器辅助绕组的感应电压，芯片根据这个电压信号控制开关管的开通和关断时间，同时该脚还有过压保护功能，只要电压大于12V，芯片停止工作且锁定，须断电后再上电才能恢复工作。在背光点亮时测各FSCQ0565的⑤脚波形是7V、的脉冲（周期是22μs ）。由于⑤脚阻抗较高，外接的R22阻值很大，加之高压部分距离主电源又比较近，背光灯管点亮后的干扰脉冲极可能使⑤脚电压达到12V，从而引起芯片保护。试着将电阻R22由12kΩ换成9.1kΩ，测⑤脚脉冲幅度降到5.8VP-P，将线路板固定在原来位置，背光也能稳定地点亮。

    在部分低价液晶电视中，为降低成本，背光灯管后背用塑料框架代替铁皮框架，只在线路板后面用一块铁皮做屏蔽层。由于背光灯管刚启动时的状态是不太稳定的，尤其是低温和灯管老化时产生的电磁干扰很大，由此会发生各种奇特的故障。本机屏体后壳是铁皮框架，并且受干扰的并不是小信号处理部分，而是开关电源电路，这实属罕见。
