故障现象：开机后呈白屏，无字符、无图像、无声音，电源指示灯为橙色（红灯、绿灯同亮），遥控器和本机按键均不起作用。
    分析检修：一般情况下，彩电遥控器和本机按键均失灵多为CPU异常，但此时背光应不亮。拆开机器后盖，发现该机底板上有水流过的痕迹，输入面板已锈迹斑斑，看来此机是严重受潮后形成的故障，检修难度较大。测量主板上电源插座CN401（各脚功能分别是＋12V、地、+5V、地、PWM-ON）的各脚电压，分别是＋12V、0V、 +5V、0V、2V（在0.8V～2V间波动几下后稳定为2V），这说明主板已发出了开机指令，电源板已正常工作。

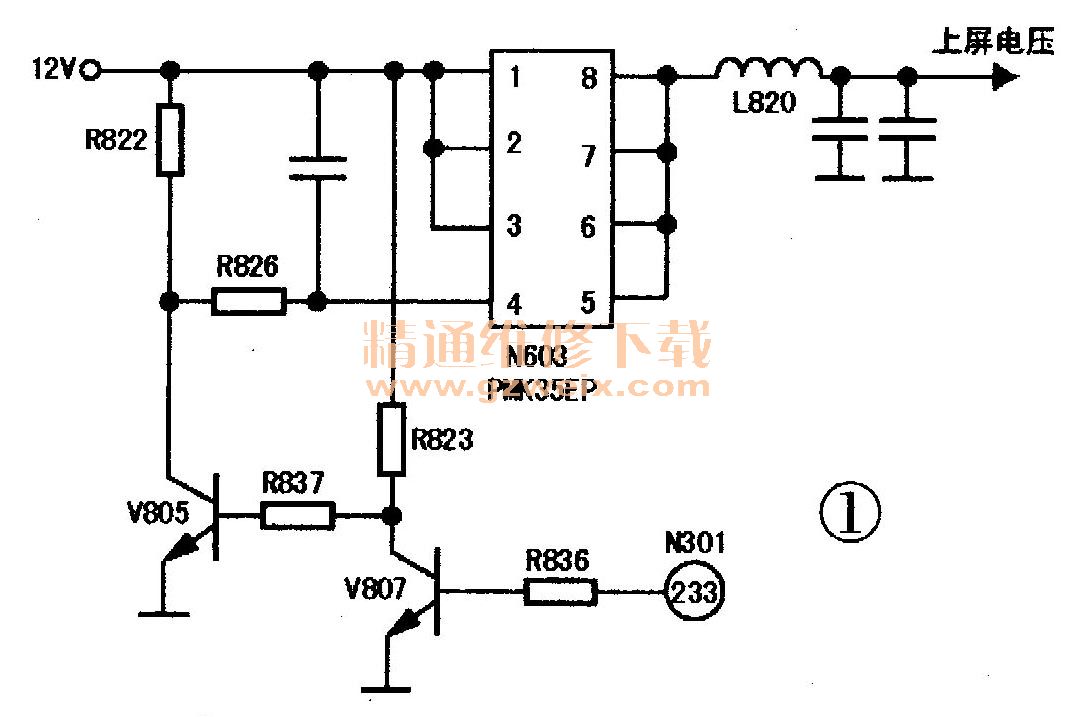

    测量逻辑板的上屏电压。从逻辑板上的标注看，上屏电压应为12V，但实测为0V。检查主板上的上屏电压控制电路，如图1所示，N603 （PMK35EP ）的①～③脚为12V电压输入端，其④脚为控制端，通过V805、V807与N301（MST6U89DL）相连，⑤～⑧脚通过L820输出12V电压。加电测得N301的233脚电压为1.5V、 V807导通，其集电极为0V、 V805基极变为低电平而截止，其集电极为高电平，12V通过R822、R826进入N603的④为高电平（实测N603④脚电压为11.8V）。查资料得知，N603为P沟道场效应管。若要N603导通，则④脚应为低电平。焊下L820，将N603的④脚接地，这时N603的⑤～⑧脚电压为12V，这说明N603正常，同时也说明N301的233脚输出1.5V电压实为待机状态，并未发出开机指令。为什么此时背光又能点亮呢？

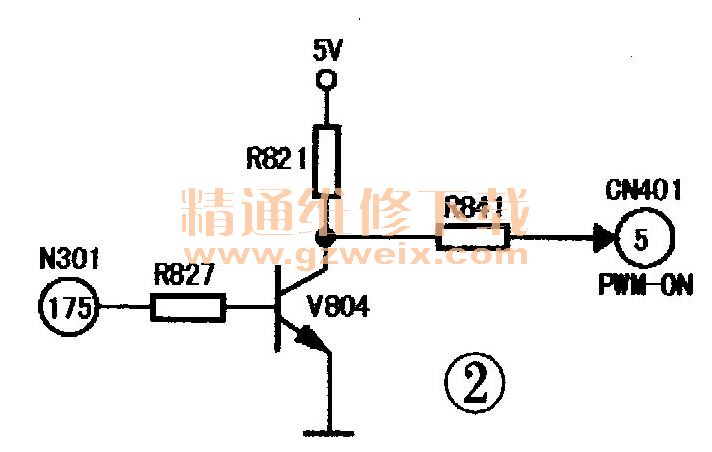

    N301的175脚为背光开／关控制端，如图2所示。加电测得N301的175脚电压为0.71V，按理说此时V804应导通，其集电极电压应接近0V，而不是2V。焊下V804检查，正常。清洗V804及焊点，烘干此部分电路后试机，背光不亮，这时测得CN401的⑤脚电压为0V，并且N301的175脚电压升为1.5V。上述检查说明V804是因受潮而处于临界导通，从而导致背光亮，造成二次开机假象。

    接下来检查N301供电，3.3V、2.5V等电压均正常；N301晶振端的电压分别为1.52V和1.67V、 SCL（178脚）、SDA（177脚）端电压均为3.26V，复位端电压为3.3V，均在正常值范围内，难道N301损坏？本着先易后难的原则，决定先查N301外接的程序存储器N304和用户存储器N305。代换用户存储器N305（24C04）无效；用写好数据的存储器代换N304后试机，图像、声音均正常，故障排除。
