5 V/12 V电压正常，说明主开关电源电 路 工 作 正常，而 24 V 电压异常，则说明副开关电源电 路 存 在 问题。首先检测副开关电源模块 STR-T2268(U801)的⑨脚供电为 3.4 V(正常 21 V)，而 测 量 C834正端却有 26 V电压，由此说明为 STR-T2268供电的控制支路发生故障。

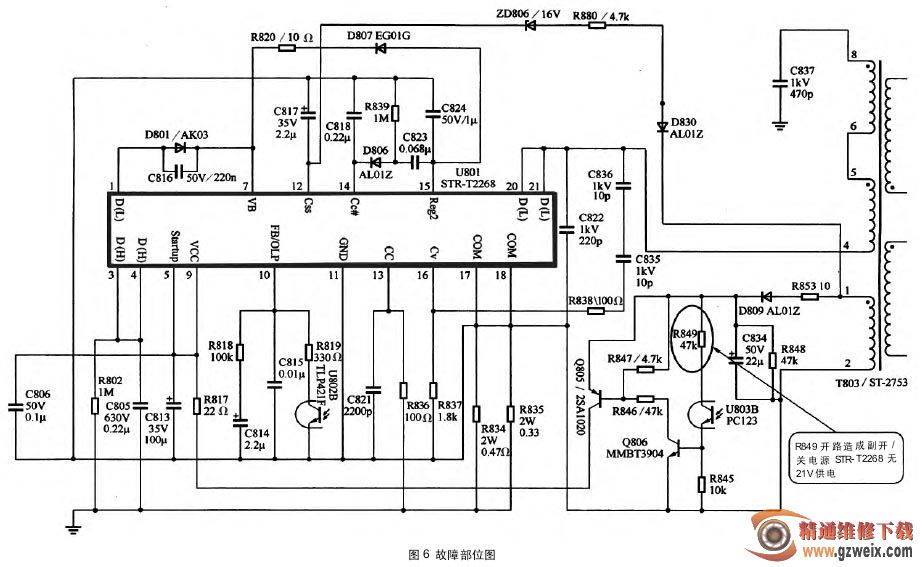

进一步检测控制三极管Q806、Q805 已处 于 截 止 状态，而后顺路检查发现“光耦”U803 次级的 贴 片 电 阻R849(47 kΩ)已开路，造成“光耦”U803 和Q806、Q805 截止，所以形成的 21 V 电压就 无 法 送 至U801 的⑨脚，U801 因此不能正常工作而无 24 V 电压输出。最后更换相同型号的 STR-T2268 芯片，24 V 电压输出正常。故障部位如图 6 所示。
