液晶电视不开机故障检修思路与方法(下)
来源:本站整理  作者:佚名  2015-07-11 08:48:30



    这种串口信号转USB的设备因电视主板不同,加之转换板上使用IC型号的不同,故需要安装与主芯片认同的驱动程序,将此程序安装在电脑上后,才能实现电脑经转换板读取电视机运行的数据。

    2.软件准备和安装
    (1)准备驱动MTK、MST转换板程序并安装

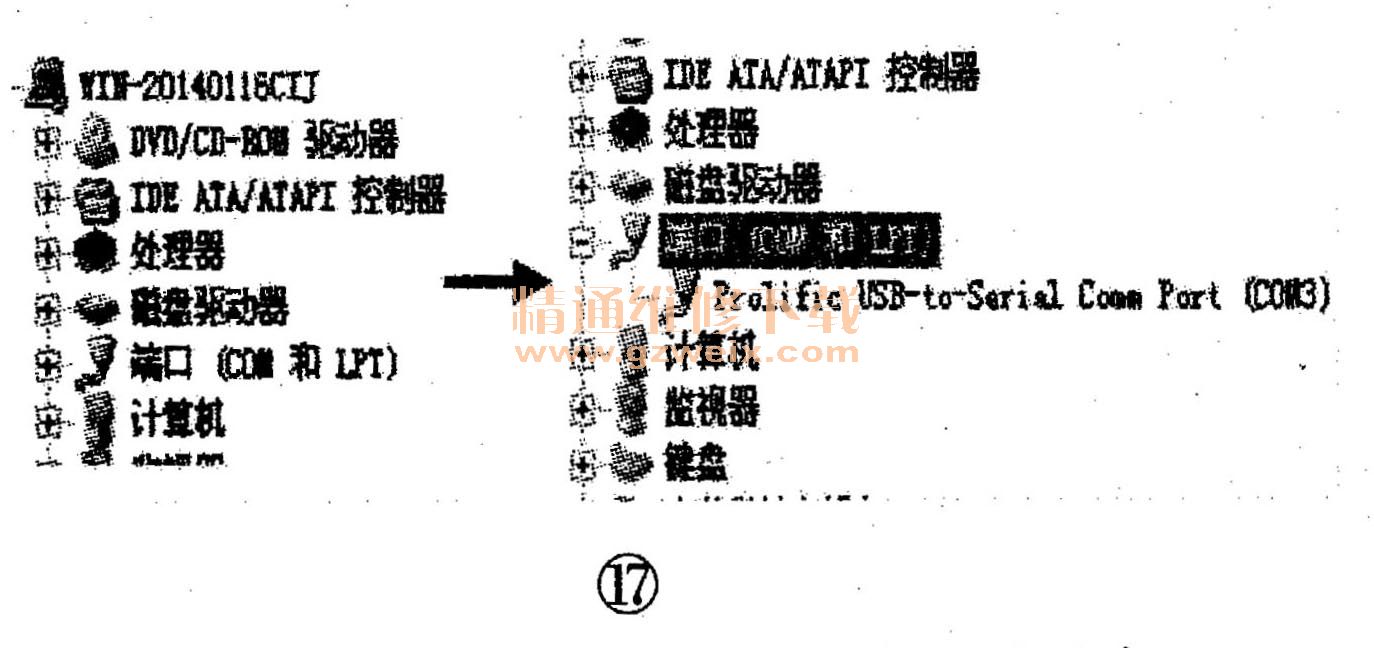

 驱动程序的准备需根据转换板使用IC型号来决定。使用型号是PL2303的,在网络上下载PL-2303Driver Installer.e×e的驱动软件即可;采用CP2102也可在网络上去下载安装使用,驱动软件的名称为CP210× VCP_Win2K_ ×p.e×e。例如,在百度网上输入PL-2303 Driver Installer.e×e,并下载到电脑桌面上,然后点击“安装”。成功安装后,进入“我的电脑”中的“资源管理”,此时屏幕上显示图17画面,在端口(COM和LPT)处,点击端口(COM和LPT)下级子菜单多了prolifio USB -to -serial comm. Port (COM3 ),即多了USB转串的端口,此端口在电脑的COM3端口上。注:COM3是电脑自动识别的结果。

    (2)安装、使用打印SecureCRT超级终端串口
    1)SecureCRT终端工具版本有多种,其安装和使用方法相近,也可在网上下载个“SecureCRTV5.1.0Build263绿色汉化版”的安装包并解压,再安装。安装过程中可能有的要填写“名字、公司、序列号”选项,按它给的记事本提供的信息填写即可。

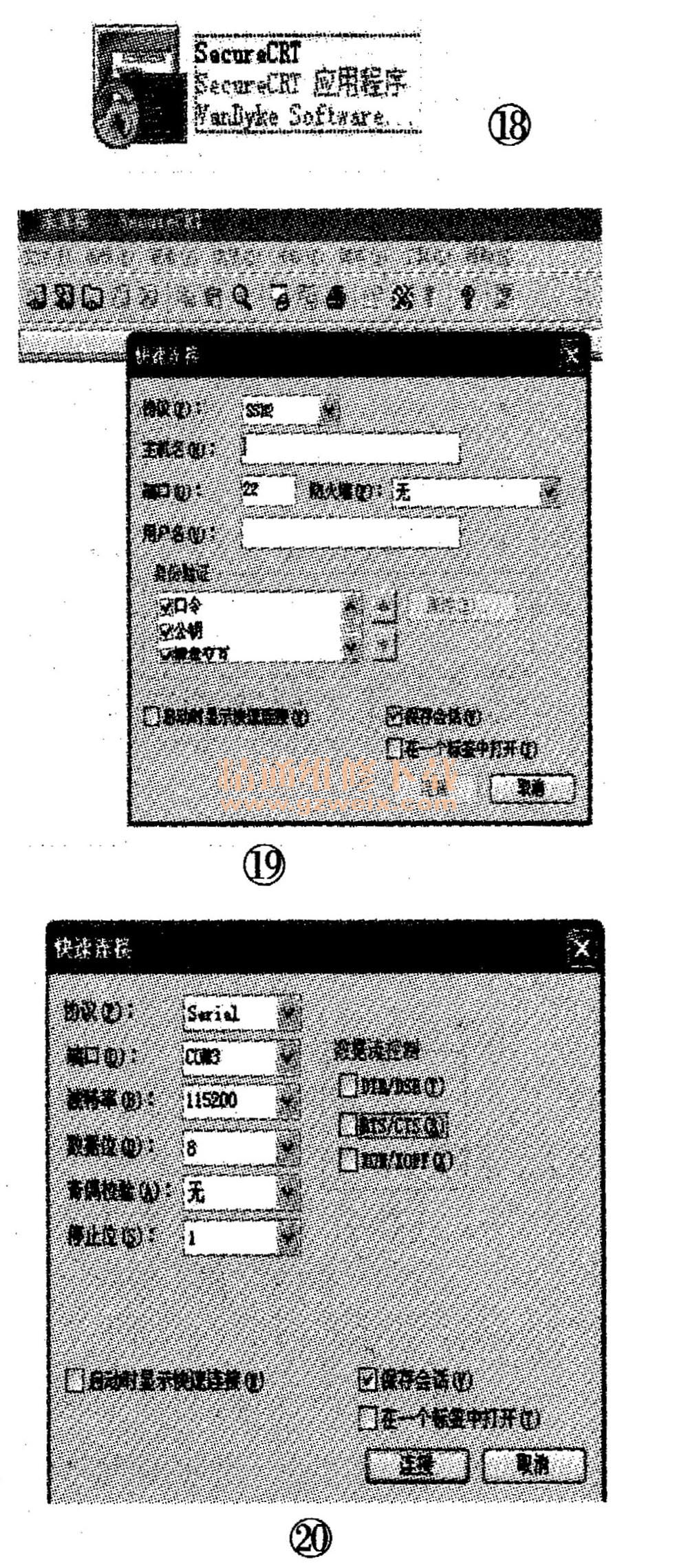

    2)安装成功后点击文件包中图18所示的图标【应用枉序),后出现图19所示的画面。如果图19界面没出现点击文件下拉菜单,选择“快速连接”子菜单,也会出现图19所示的界面。

    3)设置SecureCRT终端参数。出现图19所示的界面后,选择协议由SSH2为Serial时,便会出现图20所示的界面(注:图19中主机名不填写、端口由22为图17查询的COM3端口。这个不能弄错,不然电脑无法与转换板进行信息交换,这是安装好驱动后电脑自动匹配的端口)。图20中,协议为Serial串口)、端口为COM3、波特率须设置为115200、数据位为8、奇偶校验为无、停止位为1,数据流控制三个选项统统不选,最后是“保存会话”,“启动时显示快速连接”,“在一个标签中打开”均设置为“选中”。设置好这些参数后下次使用不再设置,点击图18的图标便直接进入图20所示的界面了。要说明的是,转换板在与不同主板匹配时,电脑自动识别的COM口可能不同,你要做的就只有匹配正确的COM端口的设置了。
