4）打印整机软件。检查电视机主板与转换板、转换板与电脑均连接好后，给电视机主板供电，有的产品需遥控开机一次或重新开电源一次，点击图20中的“连接”，此时电脑屏幕上会自动显示打印信号。如果电脑屏幕什么信息也不显示，此时可拿另一套板来验证设备设置连接是否正常，如果正常便可确认电视机有故障。为帮助大家进一步了解打印工具的使用，下面再列举部分案例，供大家了解学习。
    3.打印工具应用举例
    例1：一台长虹3D58B6000I型液晶彩电（37机芯），待机正常，二次开机指示灯闪烁不开机。

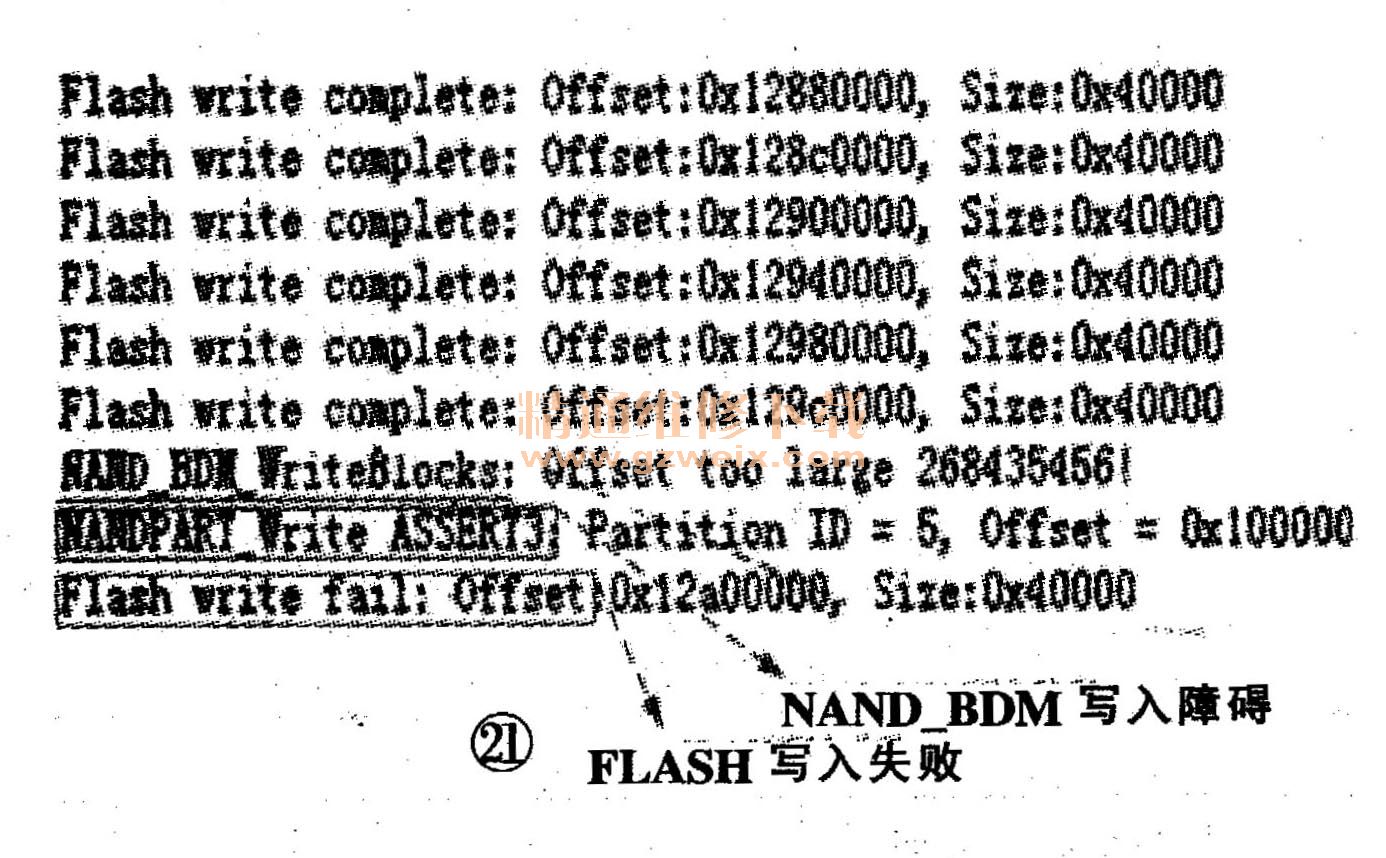

    二次开机指示灯闪，不开机，首先进行查看打印信息，发现遥控开机过程中显示如图21所示信息。先试用U盘重新写入主程序，但在升级过程中出现如图21所示错误信息。

    由打印的最终信息分析看，此机故障为FLASH块写数据操作失败，由此判断故障在FLASH存储器组成的电路上。既然打印信息中已对FLASH块分区并进行了大小设置（SIZE），说明主芯片与FLASH块间组成电路基本没故障，故障发生在内部数据写上。采用该资料介绍的工装重新刷一下引导程序“Nand Boot”，写好后再将主程序升级文件拷入U盘后，插上主板USB接口，重新断电再开机，电视机顺利写入主程序，升级完成后开机，故障排除。
    例2：一台长红ITV32750型液晶彩电（LS30I机芯，主芯片MST6148ZX，属于MST系列），两块DDR（U14、U15型号为K4T 1 G 164QE－HCF7 ），不开机。

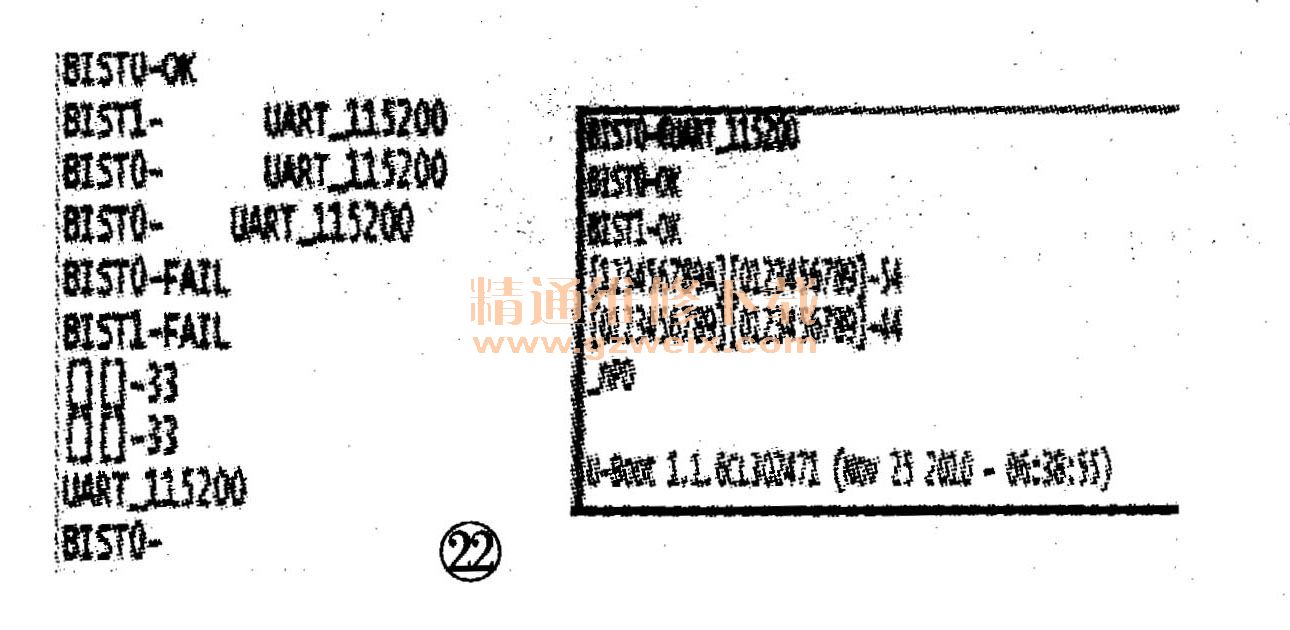

    用此文介绍的方法，采用《SecureCRT.eXe》工具读取整机程序运行的打印信息如图22左所示。

    从显示的信息可以看出，两块DDR均存在故障。它们同时出现故障应该首先查二者共用的电路，就是供电部分。二者供电来自U65输出的1.8V、测其电压下降为1.2V，显然不正常。对U5组成的电路检查，发现电容C18变质漏电，替换此电容故障排除，再重新打印整机运行程序，此时显示图22右信息。
    注：电容C18在电路板的背面，由它引起的故障率较高，遇到不开机可替换此电容试试。
    例3：一台长虹．
LED32860型液晶彩电
（LS30I机芯），不开机，指示灯有时亮闪。
    利用《SecureCRT.e×e）工具，显示信息如图23，并出现反复打印此信息，就是不往后面运行信息。

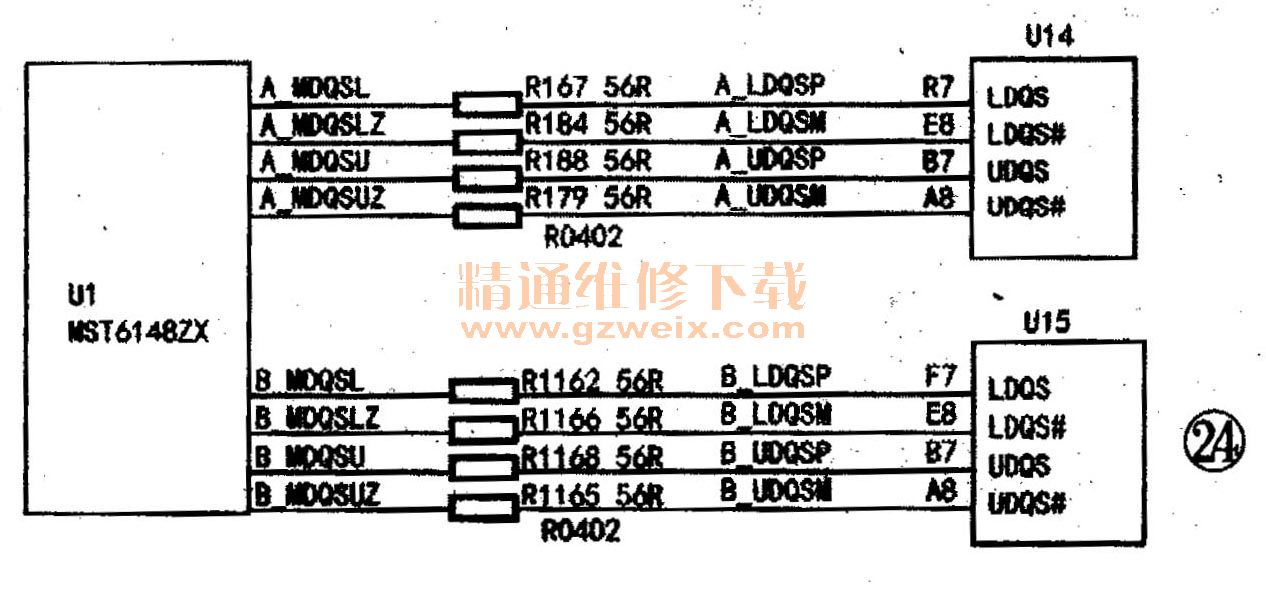

  分析此信息，此机两块DDR虽与主芯片通讯基本正常，因为BIST OK，这表明系统对DDR初级检测通过。它包括DDR的供电、基准电压VREF、地址、命令等信号端口检测基本成功，但系统随后要发出双相同步信号DQS指令对DDR检测时却出现错误，故显示【】中的数据不全，且与正常【】中显示的数据不同。通常DQS检测成功后，系统才会与DDR进行数据DATA交换，故此机故障应出在DDR与主芯片的DQS通常中。通过对主芯片U1与两块DDR （U14、U15）间的DQS通道中的电阻R165、R167等元件进行检查，没发现有变质的情况，相关电路见图24，由此怀疑主芯片或DDR的BGA引脚有虚焊。对普通维修人员来讲，可用焊枪先对DDR进行加热试着来排除故障。方法是：先在板上对应DDR处的正、背面加松香，试着给DDR加热（厂温度要控制好，不能将DDR加热取下，但球脚焊锡又刚好熔化），再轻按DDR，待冷却，如果故障现象消失，表明是DDR虚焊引起，否则故障在主芯片或主芯片与DDR间的通道中，此时建议替换板排除故障。注：该机修复后的打印信息与图22右相同。

    最后说明：此期介绍的转换板，不仅用于不开机故障判定时使用，还可用于维修人员做智能电视Boot引导程序刷新。因为boot程序必须用固体工具升级，而不能采用U盘升级改写。固体工具升级仍然需要电脑和转换工具，此时转换工具就叫做固体升级工具。如果电脑安装了升级工具的驱动程序就不必再安装，电脑会自动识别，但此时还需安装电脑与主板间进行程序交换的加载程序，我们通常叫“平台软件”。此软件同样要分MST和MTK，且电视机主芯片型号不同，此类平台软件版本有区别，有关这方面的内容可参考其他厂家资料介绍或网上收集相关资料。MST、MTK升级无论版本如何变化，其方法相似，整机写入了Boot后，便能做U盘软件刷新了。
    另外，电视品牌虽不同，但只要主芯片使用了MST或MTK，即使各厂家开发的USB转串口工具（也称软件升级工具）不同，事实上相互间是可以通用的，只要保证转换板的VGA端口的⑫、⑮脚与电视机的VGA插座的⑫、⑮脚的RX、 TX对应通道畅通。
