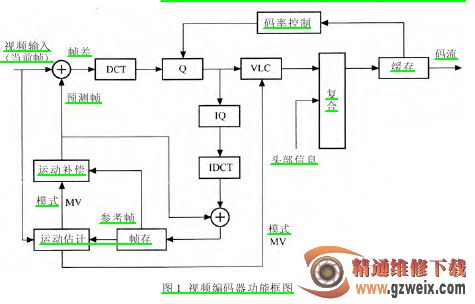

答：实现数字电视视频信号压缩编码的硬件或软件称为视频编码器，其简化的功能框图如图 1 所示。图中，最上面一行对应编码 I 帧及预测帧帧差图像的各功能块，下面各功能块与运动估计和帧间预测编码相对应。

如果输入的视频帧编码成帧内编码帧 (1 帧)，那么首先对各 8×8 像素图像块进行离散余弦变换(DCT)，然后将 DCT 系数量化(Q)，量化后的DCT系数排序后，编成变字长码(VLC)。为按预定码率输出已压缩的视频码流，需设输出缓冲存储器，并根据缓存器数据充满度，通过改变量化粗细，调整视频流码率。

编码预测编码帧(P 帧)和双向预测编码帧(B 帧)，须由参考帧得到预测帧，而只传送当前帧与预测帧间的差值图像(帧差图像)。为了得到预测帧，编码器需本地解码已编码帧(或帧差)，来获得参考帧，并将之存入帧存储器。为此，量化后的 DCT 系数需反量化(IQ)和反离散余弦变换(IDCT)。

在参考帧中，为当前帧中的各 16×16 像素宏块寻求相似的宏块，把两者间的位移作为当前宏块对参考宏块的运动矢量(MV)，完成运动估计。MV 一方面用来移动指向参考帧中的参考宏块，即进行运动补偿，构成预测帧；另一方面也要把 MV 经编码予以传输，以备终端把已解码的参考宏块作相应移动，恢复当前宏块。预测帧再与本地解码的帧差相加，得新的参考帧，并存入帧存储器，供后续预测使用。显然，预测得越准确，帧差越小，需要传送的信息越少，压缩效率越高。而拟预测准确，须用合适的算法和精度，仔细地进行运动估计，实际上，运动估计是 MPEG-2 视频压缩编码最为复杂、耗时和占用大量编码器资源的环节。
