2.光波分复器

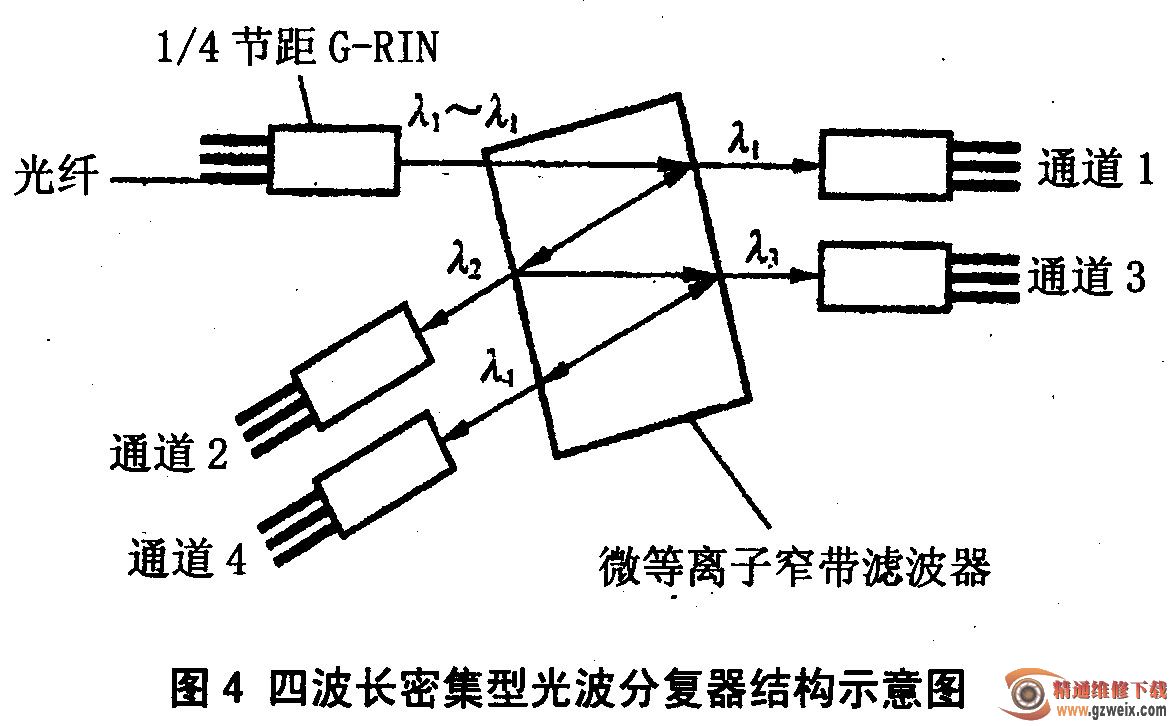

光波分复器的作用是将不同波长的光信号复用在同一根光纤中传输或者将它们分离。应用光波分复技术,在光纤CATV(有线电视)网络中,不仅可以使信号容量倍增,还可以很方便地将下行信号和上行信号在同一根光纤中实现双向传输,从而节省投资。对于光波分复器,其中一个方向的为分波器;另一个方向的为合波器。图4为一个四波长密集型光波分复器结构示意图。其波长间隔为8 nm,中间的玻璃基板上分别镀有λ1, λ2, λ3, λ4的滤光器,当λ 1-λ4复合光从同一根光纤输入时,光波λ1通过第一通道滤波器输出,其他波长的光被反射,依次类推,光波λ2由第二通道滤波器输出,来达到解复用的目的。
光波分复器的主要技术指标有插入损耗、波长隔离度和方向性等。
3.光隔离器
光隔离器是:在光通路中防止从光纤反射回来的反射光进入激光器,只允许光单向传输的器件。在光纤CATV系统中,由光纤连接器的交界点、光纤施工中的局部弯曲等产生的各种反射信号在返回激光器时,使激光器振荡产生不稳定现象,严重时将会产生复合二次失真。

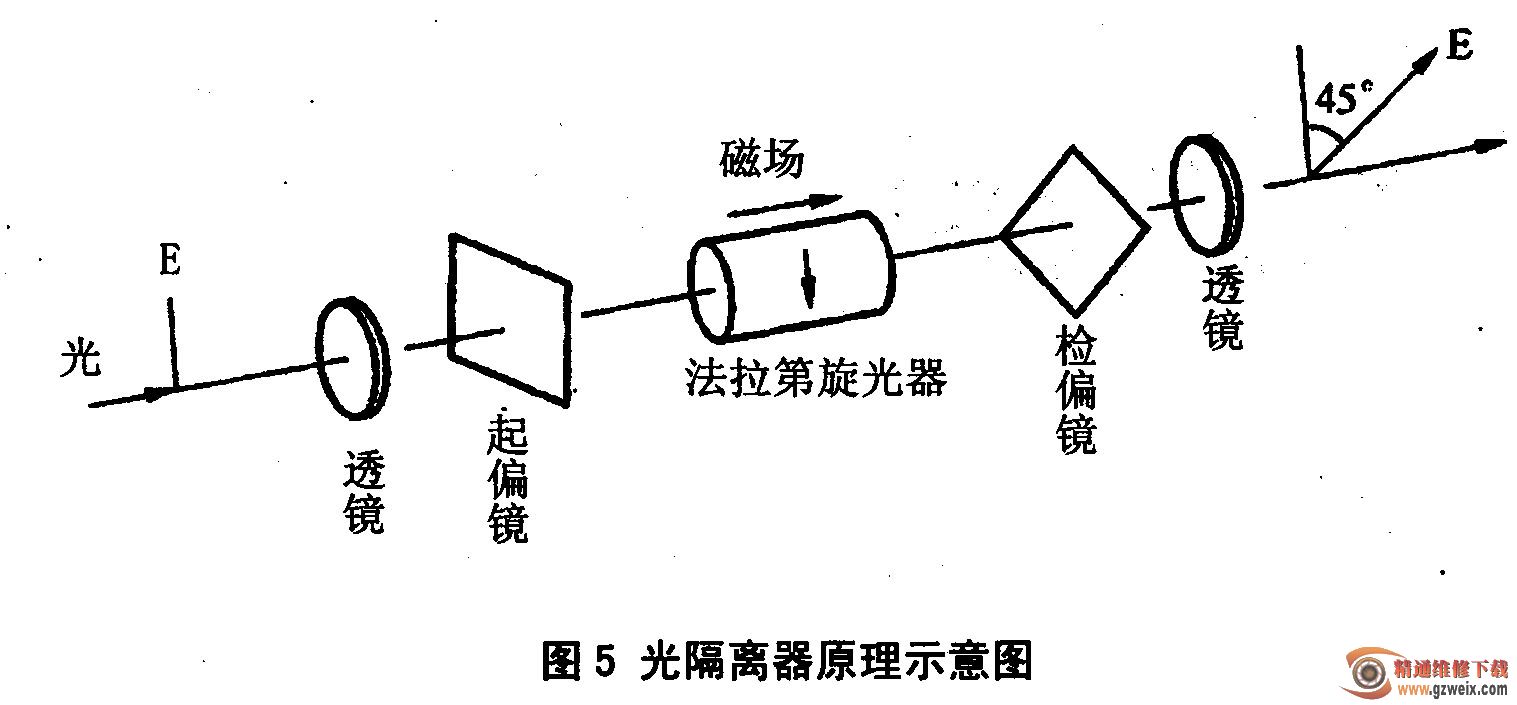

因此,必须在激光器输出端与光纤之间插入光隔离器。图5为光隔离器原理示意图。它的基本工作原理是利用法拉第旋光效应而制成的。图中的起偏镜和检偏镜的透光方向之间的夹角为45°,法拉第旋光器由石榴石晶体、永久磁铁等材料做成,它可将通过它的光偏振状态发生一定程度的旋转。图中的起偏镜用来把自然光变为偏振光,检偏镜则用来检测一束光是否是偏振光。当偏振光的振动方向与检偏镜的透光方向相同时,穿过检偏镜的光强度最大;当偏振光的振动方向与检偏镜的透光方向互相垂直时,穿过检偏镜的光强度为零。所以,,当正向光入射后,光全部通过起偏镜:、再经法拉第旋光器后,旋转45°和检偏镜的透光轴角度一致,正向光全部通过。当反射回来的反向光射入后,有一部分光经过检偏镜到达法拉第旋光器,被顺时针旋转45°,正好与起偏镜中的透光轴方向垂直,因此全部被隔离。
光隔离器的主要性能指标是插入损耗和隔离度。
4.光纤活动连接器
在光发射机、光接收机和光缆之间以及内部连接时,则需要光纤活动连接器。光纤活动连接器有连接一根光纤的单芯连接器和连接带状芯线的多芯连接器。单芯连接器又分单模光纤连接器和多模光纤连接器,在选用时,应区分清楚。
5.光衰减器
光衰减器是一种用来降低光通路中光功率的一种器件。在光纤CATV(有线电视)传输系统中,由于技术的进步和制造工艺的提高,光纤CATV传输系统的实际损耗往往小于设计衰减值,使光接收机收到的光功率较大,可能会超过光检测器的线性动态范围,出现饱合失真。因此,需要在光接收机前加一个光衰减器。光衰减器分固定光衰减器和可变光衰减器两种。固定光衰减器按结构形式又分熔融型固定光衰减器和掺钻光纤型固定光衰减器等。
熔融型固定光衰减器是把两根光纤熔接在一起,控制两根光纤的横向错位到某一数值后再进行熔接,即可得到不同衰减量的光衰减器。按采用这种工艺制造的光衰减器又可分为错位式、扭曲式、扩散式和拉锥式四种。
