有线电视光缆传输系统的无源器件与有源器件(上)
来源:本站整理  作者:佚名  2013-01-16 08:49:44


掺钻光纤型固定光衰减器是在光纤中掺钻以增大光纤的衰减量来制成的衰减器。光纤的衰减量与掺钻的面积和浓度有关,钻离子对光的吸收与波长有关。

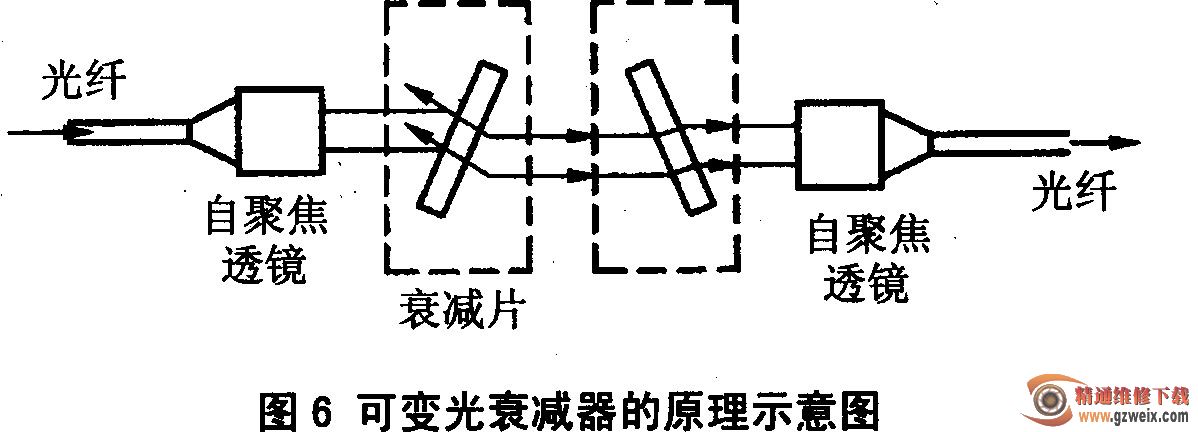

    可变光衰减器的原理示意图如图6所示。自聚焦透镜把光纤输入的光变为平行光束,并送至衰减片,衰减片是表面镀有金属吸收膜的玻璃基片,衰减片与光轴是倾斜装置的,其表面不同的区域镀有不同的金属吸收膜厚度,通过调整旋转衰减片的结构,可获得连续变化的衰减值。经衰减片衰减的光信号再送到自聚焦透镜,祸合到输出光纤。



    6.光滤波器

    光滤波器的作用是只允许某个波长(频率)范围的光顺利通过。在日常生活中,常见不同的可见光滤波器,如有色玻璃,有色眼镜以及摄像机、照相机用的滤色片等。在光纤有线电视传输系统中使用的光滤波器与可见光滤波器不同,它采用的是红外波段的光滤波器。常用的光滤波器主要有光纤祸合型滤光器、多层膜滤光器、反射光栅滤光器等。还有一种光滤波器可以调节其通过光波长,这种光滤波器称为可调光滤波器。



    7.光开关

    (1)光开关是光纤传输系统中常用的一种器件。在有线电视光纤传输系统中,应配备份光发射机,当其中的一台光发射机出现故障时,利用光开关可在极短的时间内(一般为毫秒级)将另一台备份的光发射机接入系统,保证系统不间断地工作。光开关分机械光纤式和集成波导式等。



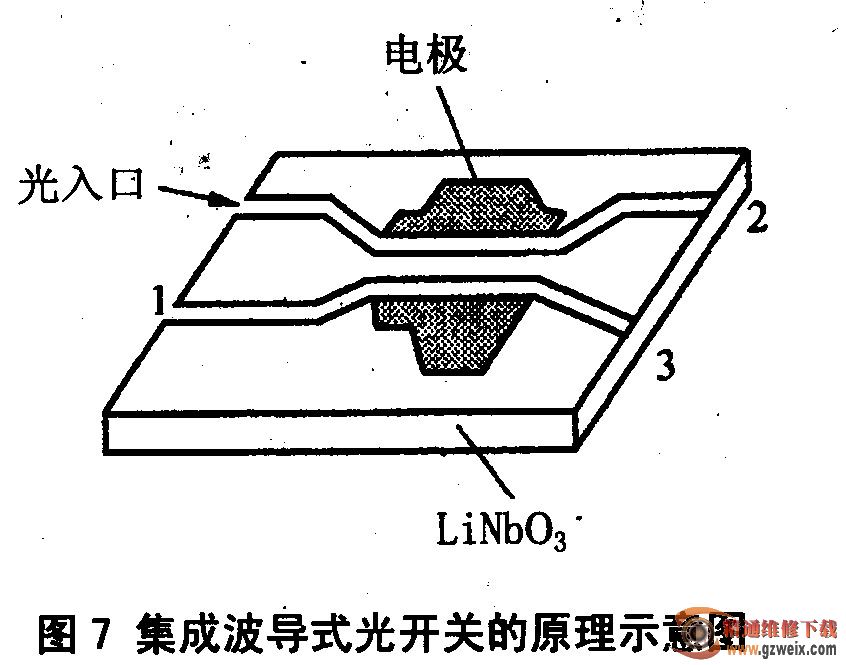

  (2)机械光纤式光开关的原理示意图如图7所示。光纤A和光纤B为并排放置的两根光纤,光纤C由机械驱动器控上、下移动,将信号送入光纤A或B。机械光纤式光开关的插入损耗小于1 dB,开关时间小于1 ms,寿命大于20万次。缺点是不抗振动。
