“遇到疑难，莫忘记检查电源”。尽管大家对电源供电重视有加，但实践中总会有一些曲折的经历。

文章《创维25N91AA型彩电不能二次开机的检修》一文。该文详细叙述了一个疑难故障的检修经历，让人印象深刻，给维修人员很好的提醒和借鉴。梳理一下原文的观点，可以总结为行供电滤波电容失效引起的不能二次开机，故障的机理是由于二型滤波器后面的电容C622(100μF/220V）失效，使得行电路脉冲干扰影响到了保护电路（有些机1?也能反过来影响开关电源）。最后，原文作者又对所谓“奇怪”检修过程提出了疑问，推测是作者对该电容失效干扰保护电路的情况一时没有考虑到，其实，原文在总结的时候也已接近说明白了，但只总结了影响开关电源的情况，是个小小的疏忽。

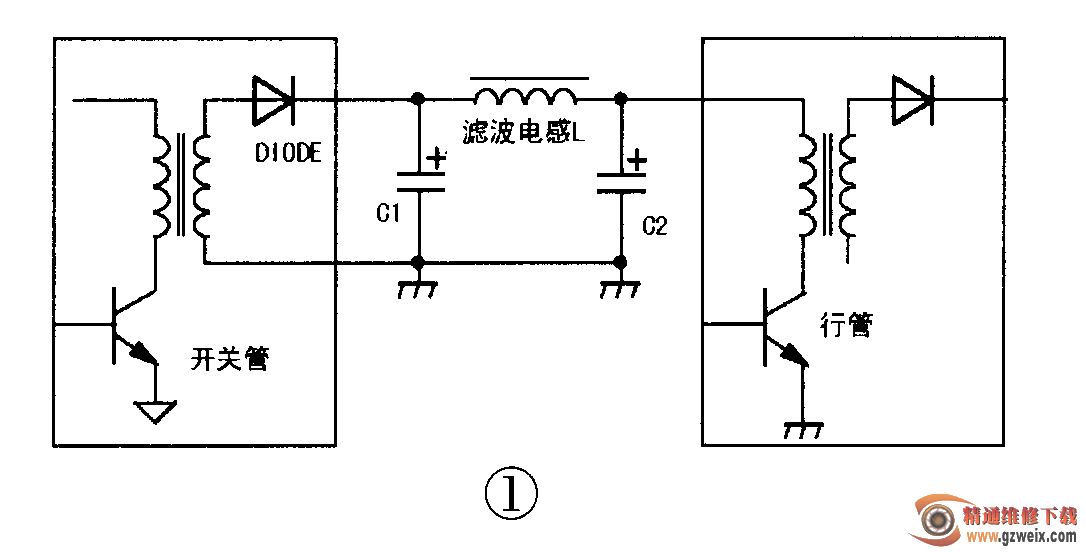

    CLC形式π型滤波电路在行供电中也有不少应用，如图1所示，由于电感的滤波和阻交流功能，会使行供电更加稳定，但前提条件是后面的滤波电容C2不能失效，C2失效以后，C1与L组成的滤波网络不能有效滤波，会使该点产生交流干扰电压，有导致＋B中纹波幅度增大，行负载时尤为严重，根据电路具体形式的不同，干扰脉冲可能会通过取样电路干扰开关电源，使输出电压波动，也可能通过保护电路干扰行电路或者开机控制电路，导致不能开机或自动关机，还可能干扰静噪电路导致无伴音或断续无伴音等等。

    既然干扰的根源是行电路负载的脉冲在C2失效以后不能被滤除（由于电感的阻交流的功能），可以想到，如果C2失效以后，我们索性把二型滤波电路电感L短路，用C1来支援一下，故障应该会消失，事实也是如此，这时行频干扰就通过C1被滤除。再看看原文的情况，李志刚老师用灯泡代替电感后，行电路反而能工作就是这个原因，较高的行频干扰能通过灯泡和电容C1被滤波，而接电感时就不能，这就可说明，为什么用灯泡代替行电路串接的限流电阻，行电路仍然不能工作，这一点也不奇怪。

    滤波电容是彩电中的高发故障元件，所以这种情况其实还是比较多见的，比如长虹D2965A有一个通病，故障现象是输出电压不稳，出现图像闪动、伴音沙哑且时好时坏，故障原因就是行供电电源＋B退祸电容失效（滤波电感L876之后的一个电容33μF/160V )引起的。由于电容的损坏是一个渐进的过程，因此，这种情况还是很容易形成软故障和疑难故障，遇到的实例也不胜枚举。

    为了加深印象，再谈一个更普遍的例子。

    故障现象：一台长虹C2588K.型彩电，有时无伴音，有时伴音很小且失真。通过询问用户得知此机已在一维修部修过，但没修好。

    故障检修：本机芯为常用的TA两片机。仔细检查电路发现伴音中周已被调整并有焊接的痕迹。根据经验分析，此机型伴音中周出现问题的可能性很小，因为其内部没有内附管状电容，实践中也没有发现过中周失谐引起的伴音失真、音轻。试输入AV信号，故障依旧，由此确定故障原因不在中频电路，而应在音频电路，前维修员检查维修中周肯定是南辕北辙了。测伴音功放集成电路各点电位均正常，更换集成块故障依旧。仔细观察，发现机器在开机瞬间一二秒内声音正常然后马上变小、失真或者无声音，注意到有时图像随着亮度信号的改变有些扩张，似为电源带载能力差，莫非是＋B滤波电容作怪？于是对二次整流电路重点检查，查C446(33μF/200V )，拆下后发现其引脚已严重锈蚀，更换后故障排除。以后又多次遇到长虹2588系列彩电同样故障（其中自动停机故障更多），更换此电容皆手到病除。

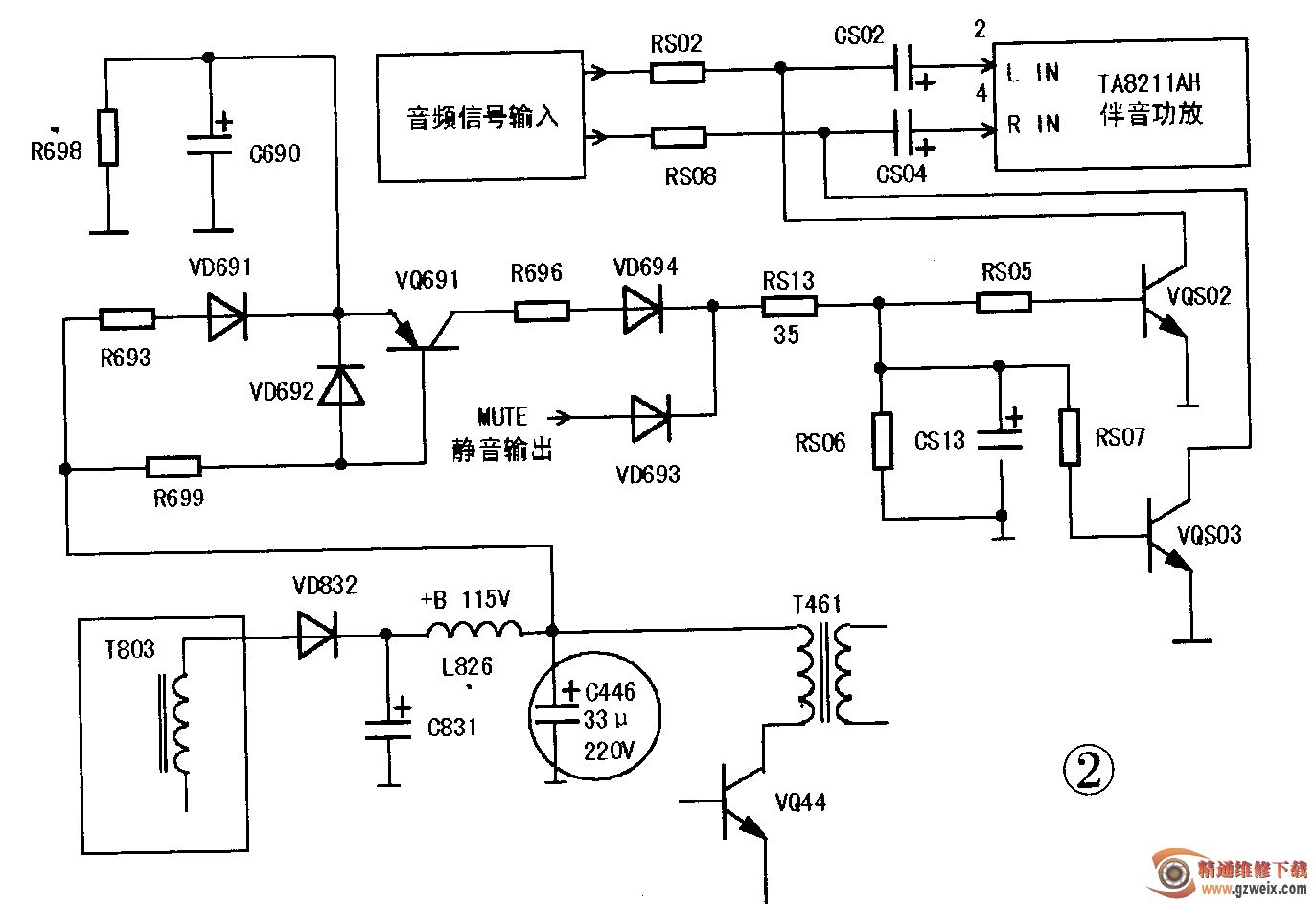

    实际上，长虹C2588系列彩电的C446失效是其通病（电容安装位置易受热，导致变质损坏），十分常见。当此电容引脚锈蚀、失效时，故障现象更多的是在收看过程中经常伴音时大时小（一开始这也是一个较难查的故障）。结合本例的检修，可以总结出以下经验：像行电路中C446这种位置的电容失效会使电源滤波效果减弱、纹波增大，从而行电路对其他电路产生干扰。如干扰保护电路，则会使保护电路误动作，产生不定时自动关机的软故障；如干扰伴音电路则会出现伴音失真、变小或时有时无的故障；有的机器还会自动关机、无伴音或伴音失真两种现象兼而有之。经证实：C446电容容量减小引起伴音失真的原因是由于＋B纹波电压窜入关机静噪电路引起的。机理如下：如图2所示，以VQ691为中心组成关机静噪电路，正常工作时，C690被十B电压充电，VQ691截止，对伴音电路没有影响；当关机时，+B电压下降，C690上的充电电压导致VQ691导通，进而使VQS02,VQS03导通，短接伴音功放的输入端，实现静噪。当C446失效的时候，滤波电感L826在行工作时产生的自感电压导致＋B(C831上的电压）电压波动，VQ691误导通引起无伴音或断续无伴音。顺便说一下，对这种采用二型滤波器的电路来讲，当后面的滤波电容失效时，应急或检测判断时是可以直接将电感短路。
