(3)微波能量输出器。微波能量输出器的作用是：把微波发生器产生的微波能量耦合出来，并输送到负载上，对它的基本要求是无损耗地传输微波能量。因此，在应用过程中要保持良好的清洁状态。否则，在污染处会因微波功率损耗过大而发热，严重时还有可能损毁真空封结，损坏微波发生器。
家用微波炉通常采用轴向发射式能量输出结构，输出天线直接连接在阳极的翼片上。其天线做成棒状或条状，用陶瓷或玻璃密封于真空中。这样，微波发生器通过输出天线就可将微波能量耦合输出。在微波炉的具体应用中，这种类型的微波发生器还须配上耦合接头(如图 3 所示)，才能把微波耦合出去，并经过波导管传输到炉腔(负载)。
二、微波发生器的工作原理
微波发生器灯丝两端加上 3.4～3.6 V 的额定电压，在阴极与阳极(灯丝)之间通上几千伏的直流高压，这样从阴极上发射出来的电子在径向电场的作用下，将直接打到阳极上。阳极与阴极之间的电压越高，则电子的运动速度也就越快，打到阳极上的电子的动能也越大。
如图 4(a)的直线 a 所示。
如果在微波发生器的轴向再加上恒定磁场，这个磁场与阳极、阴极之间的电场相互垂直。
从阴极发射出的电子一方面受电场力的作用，向阳极做加速运动；另外一方面运动的电子受磁场力的作用，运动的方向会发生弯曲，电子沿圆周运动接近阳极时，又受电场力的排斥，电子将沿阳极表面做轮摆线形运动，如图 4(b)的曲线 b 所示。

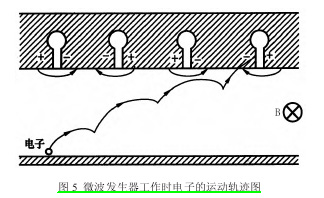

如果有高频电场存在的话，从阴极发射出来的电子在空间的运动轨迹又发生变化，如图 5 所示。在运动过程中，电子将从直流电场获得的能量不断地传递给高频电场。这个高频电场又将能量通过微波发生器发射天线引至能量输出器，以微波的形式将能量输送给负载(微波炉的炉腔)。
