三、微波发生器的工作特性

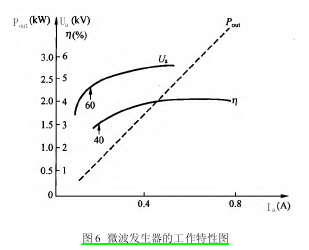

对于家用微波炉所使用的微波发生器，其磁场是由永久磁铁产生的，且磁感应强度为一恒定值，所以通常只给出简化的工作特性曲线，如图6 所示。

从图中可看出，额定输出功率为 2.2 kW 的微波发生器的阴极平均电压 Ua、输出功率 Pout、效率 η与阳极电流 Ia 之间的关系。在图中还可以看出，当阳极电流 Ia 为 0.7 A 时，输出功率 Pout 为 2.2 kW，此时效率 η 约为 58％，所要施加的阳极平均电压约为 4.5kV。并且，只有当阴极电压高于产生振荡所需的最低电压时，微波发生器才开始振荡，输出微波功率。反之，只要阳极电压有很小的变化，就引起阴极电流发生很大的变化，这是微波发生器的一个重要特性，是通过实验得出的结论。
