一、微波发生器的结构

微波发生器的基本结构由磁铁和管芯两部分组成，如图 1 所示。

1. 磁铁

微波发生器工作时所需的轴向恒定磁场由磁铁产生。大功率的微波发生器大多采用电磁铁，家用微波炉采用永久磁铁制成的筒装式结构的中、小功率连续波微波发生器，管外永久磁铁通过微波发生器的阳极端盖作为极靴。磁场的强弱对微波发生器的工作影响是很大的。永久磁铁的磁感应强度在管子的制作过程中已调整好。因此，在使用或放置微波发生器时，要按制造厂商的规定，务必远离铁磁性的物质，以免使微波发生器的磁感应强度受到影响。

2. 管芯

(1)阳极。微波发生器的阳极一般是用导电性能和气密性能都很好的无氧铜制成圆形的阳极块，用于接收阴极发射的电子。工作时，在阳极上要加上 2000 多伏的直流高压，微波发生器的阳极是接地的，而将阴极接负高压，在阳极和阴极间就会产生一个径向直流电场，微波发生器的工作效率(输出微波功率与输入直流功率之比)一般在 60％～80％之间。这里值得注意的是，其自身损耗的功率以热能的形式通过阳极散发掉了。因此，阳极必须要冷却。

小功率管通常在阳极块外面安装散热片，以便其自然冷却；大功率管则在阳极块外加装水套，用流动水强制冷却。

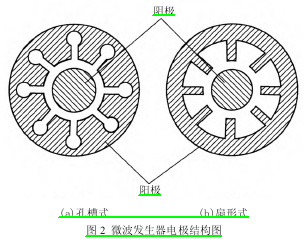

在微波发生器阳极块上一般有偶数个空腔，腔口对着阴极，空腔常见形式有孔槽式和扇形式两种，如图2 所示。家用微波炉一般是用孔槽式的。

(2)灯丝和阴极。微波发生器灯丝的作用是用来加热其阴极的。阴极的作用是被加热后其表面迅速发射足够量的电子，以维持微波发生器正常工作时所需的电流。因此，阴极是由发射电子能力很强的材料制成的。阴极可分为间热式和直热式两种。
