用一台同洲CDVB -2000B型机顶盒收看电视节目，图像清晰度和亮度均下降，但伴音正常。

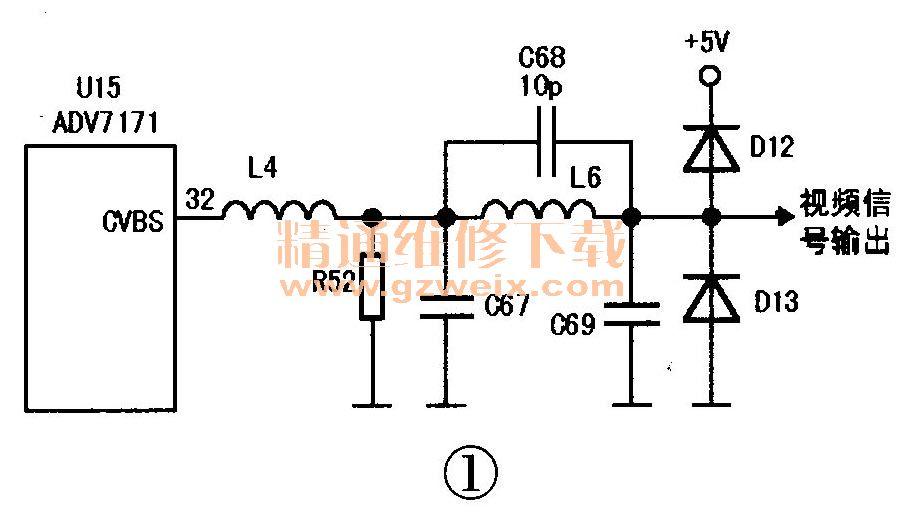

分析检修：由于伴音正常，因此怀疑故障在视频处理电路中。用示波器检查视频编码器U15（ADV7171）的32脚（CVBS输出）输出的视频信号波形及幅度，均正常，因此判断故障在后续的视频滤波网络中。经查，视频高频信号耦合电容C68已无容量，如图1所示。
C68开路后，视频信号中的高频分量将无法传输到后面视频放大电路中，从而形成本故障。换用同规格高频瓷片电容后试机，故障排除。
