同洲牌数字卫星电视机顶盒故障检修

来源：本站整理作者：佚名 2014-01-03 09:31:40

    用一台同洲CDVB-891型机顶盒收看电视节目，图像正常，但左声道声音很小，右声道完全无声。
    分析检修：根据左声道音小，右声道无声故障右声道信号输出分析，故障点应在伴音D/A转换或后续的伴音放大电路中。该机型伴音D/A转换电路为集成块PCM1723E，其功能是将复用解码电路送来的串行伴音数据转换成立体声模拟伴音信号，然后再将此模拟音频信号送至后面的伴音放大电路LM2904进行放大。经观察，LM2904表面有一明显的裂纹，看来已经烧坏。

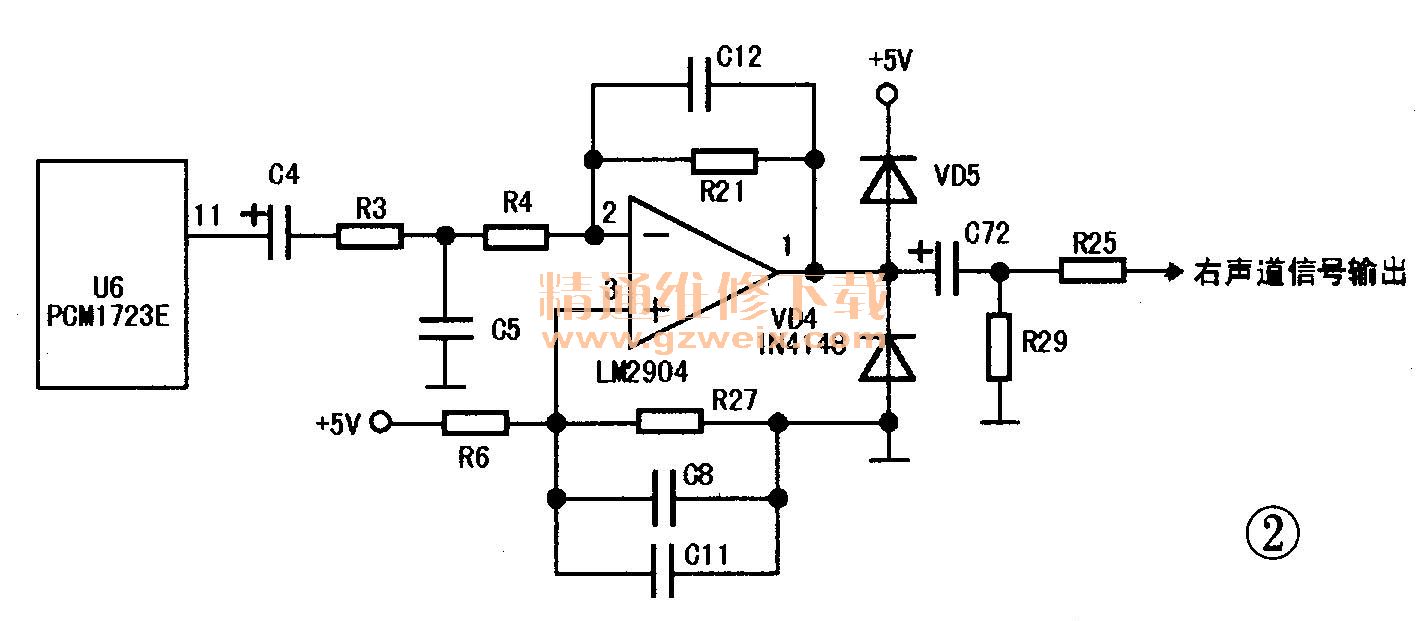

    经查资料得知，LM2904可用常见的BA4558、LM358、LM4558，TA7558、呵M4558M、μPC4558C等双运算放大器直接代换。于是换上一块LM4558试机，发现左声道声音正常，但右声道仍无声，且LM4558严重发热，这表明右声道输出有短路故障，最后查出是输出钳位二极管VD4（1N4148）击穿，如图2所示，换新后伴音恢复正常。
