一台皇视HSR-2080A型数字卫星接收机，图像正常，无伴音。
    从故障现象分析，有图像说明其信号接收、视频编解码电路工作正常，无伴音故障应发生在音频解码、数模转换、音频放大电路。该机以ST公司生产的ST15518单片解复用解码器为核心构成，ICS1（STi5518）内置的音频解码器解出的串行音频数据信号经52脚（PCMOUTO）输出传送到音频数模转换器ICA1（ET8211）③脚；同时音频位时钟信号（ SCLK）从ICS1 51脚输出到ICA1①脚；音频左右时钟信号（LRCLK）从ICS1 56脚输出到ICA1②脚，经ICA1转换成左右声道的模拟音频信号从ICA1⑥～⑧脚输出，再分别经CA2、RA3和CA1、RA4祸合到音频放大器ICA2（LM358）②、⑥脚，放大后从ICA2①、、⑦脚输出到音频信号输出端子。
    根据上述信号处理流程，决定首先采用注入人身感应干扰信号方法进行检查。当用镊子触碰ICA2的信号输入端②、⑥脚注入人体感应信号时，扬声器有较大干扰声，说明音频放大电路正常；继续用镊子触碰数模转换器ICA1音频信号输出端⑥、⑧脚，也有较大干扰声，说明数模转换电路与音频放大电路间的祸合电路正常，无伴音故障应发生在ICS1相关电路或音频数模转换电路。因无示波器准确确定故障范围，只能通过测量电压及检测外围元件的方法确定可疑元件。测数模转换器ICA1的5V工作电压正常，查ICA1外围元件未见异常，决定更换ICA1试之，但更换后故障依旧，至此故障锁定在主芯片STi5518上。在数字卫星接收机的检修实践中，一旦确认主芯片局部电路损坏，通常只能更换主芯片，但此时手头并无主芯片可供更换，在业余条件下主芯片的拆装也有一定的难度，暂时决定放弃修理。

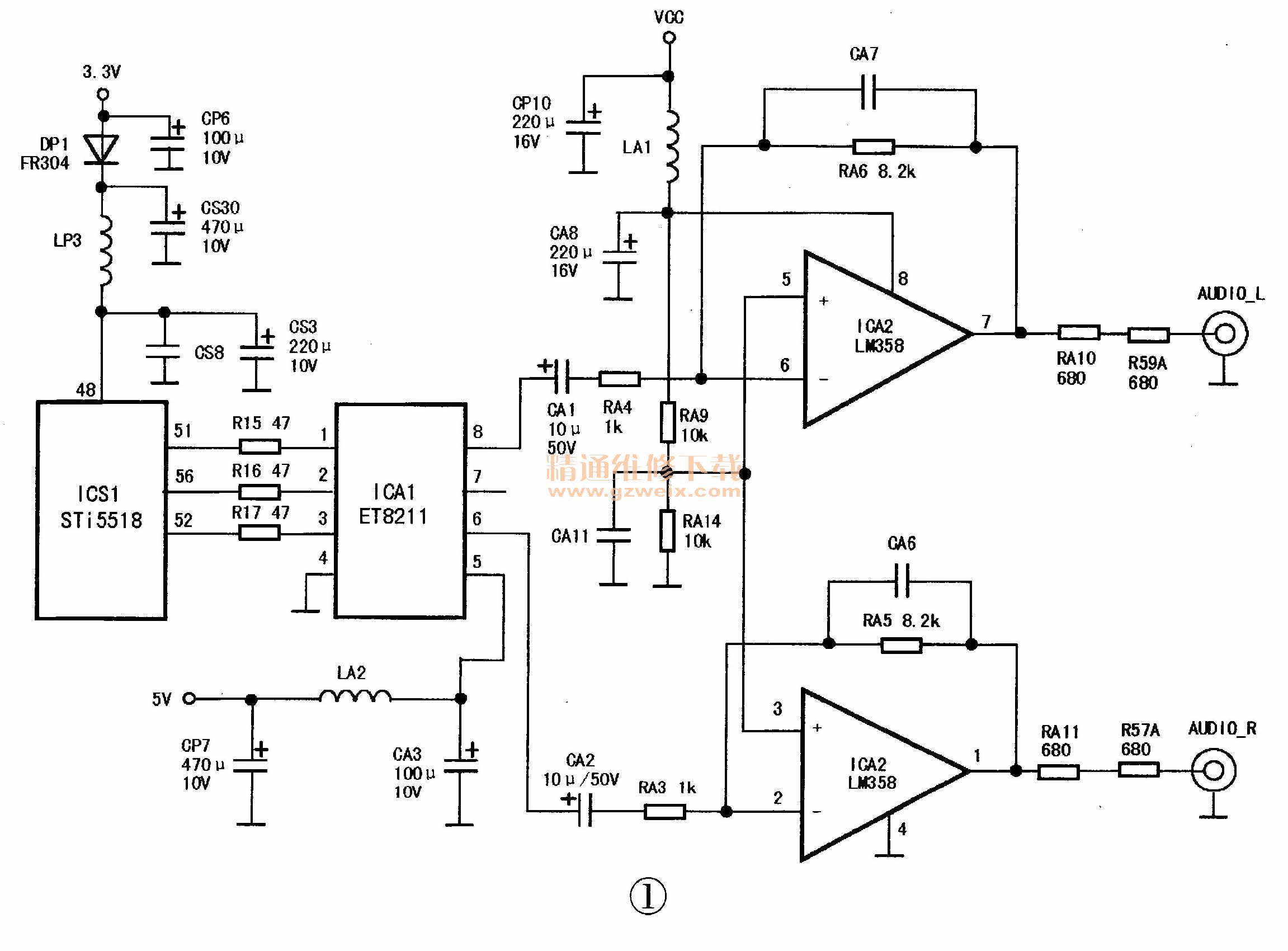

    几日后经查阅STi5518资料，显示其与音频相关的引脚为48～57脚，其中48脚为内部解码电路供电端，电压应为2.5V，但实测48脚电压为0V，显然这是不正常的。48脚的2.5V电压是由3.3V电源经二极管DP1（FR304）降压后获得，测DP1负极电压为0V，正极有3.3V电压，判断DP1已断路。用同型号元件更换DP19通电复测48脚电压为2.5V，连接反馈系统试收，该机伴音恢复正常。相关电路如图1所示。

    小结：多数数字卫星接收机的音频解码电路集成于主芯片内部，损坏的几率非常小，当断定主芯片局部发生故障时，不要轻易更换主芯片或轻言放弃修理，因为尽管音频解码电路集成于主芯片内部，但解码电路的电源供给电路却在主芯片的外围，应对这部分电源电路进行检查后再做出最后的相应处理结论。在本例中，无伴音故障并非主芯片内部音频解码电路损坏，而是主芯片内部解码电路因失去供电而停止工作，先前的检修过程忽略了这一点，后通过查找并修复主芯片外围与音频解码电路相关的受损电源元件，使故障机功能得以恢复。
