歌德威尔(DigitalSatellite Receiver)卫星接收机,通电后显示无信号,按接收机上的“CH-”或“CH+”健能变化
来源:本站整理  作者:佚名  2015-08-04 10:38:29

     一台歌德威尔(DigitalSatellite Receiver)卫星接收机,通电后显示无信号,按接收机上的“CH-”或“CH+”健能变化。

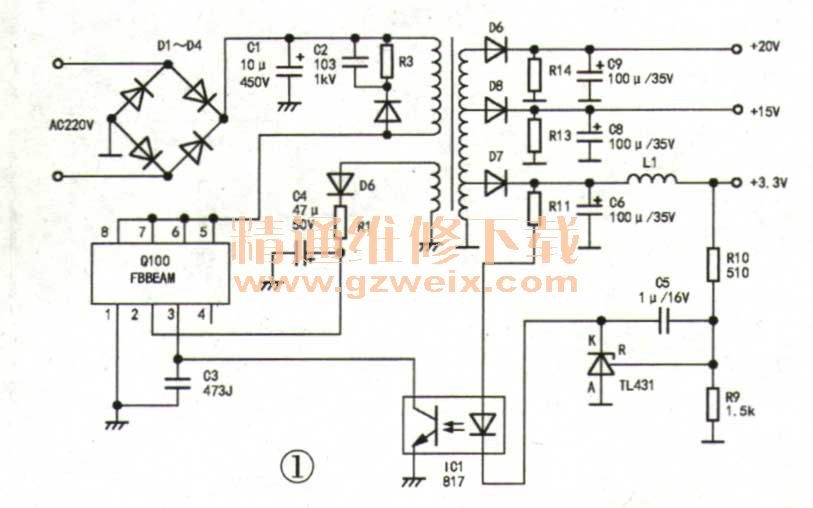

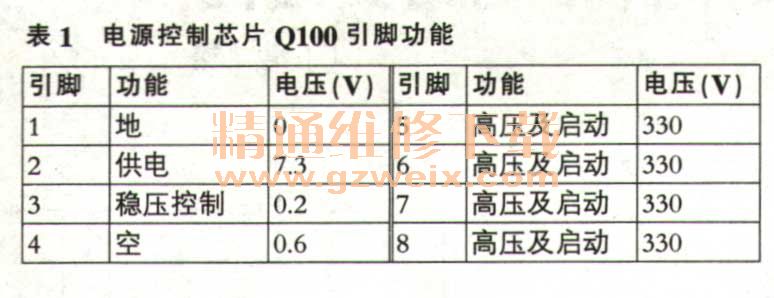

    开盖检测,发现开关电源输出电压不稳定且三组电压均偏低,20V端在11V~15V之间波动,15V端在8V~10V之间波动,3.3V端在0.7V~1.5V之间波动。在电压波动的同时,反峰吸收电路中的小电容器C2发出“吱吱”响声,若用螺丝刀放在此电容器上,响声更明显,这分明是输出电压一大一小造成此电容(103/1kV)随电压波动而发出的声音。根据实物绘出此开关电源电路如图1所示。此开关电源采用单芯片Q100,其引脚功能如表1所示,表内电压值为修好之后用数字表测得。



    开始认为故障是电压太低致使主板电路无法正常工作,此电源采用TL431和光电耦合器EL817及取样电阻等元件作稳压电路。用万用表测量取样电阻,发现R9已增大到.2kΩ左右且不稳定,用1.5kΩ电阻将其更换,C2也换用新品后,3.3V输出端稳定在3.42V,但20V端电压才18V、15V端仍偏低(只有14.2V),显然还存在漏电的电容器,损坏原因与电容C2相似,用表测不出明显故障,只有代换。将C9、C8、C1、C5都换新,电压还是稳定不到标准值。试将C3(473J)用4.7μF/50V电解电容代换,输出端电压分别为20.1V、15.3V、3.35V、且很稳定。通电试机,接收机恢复正常。
