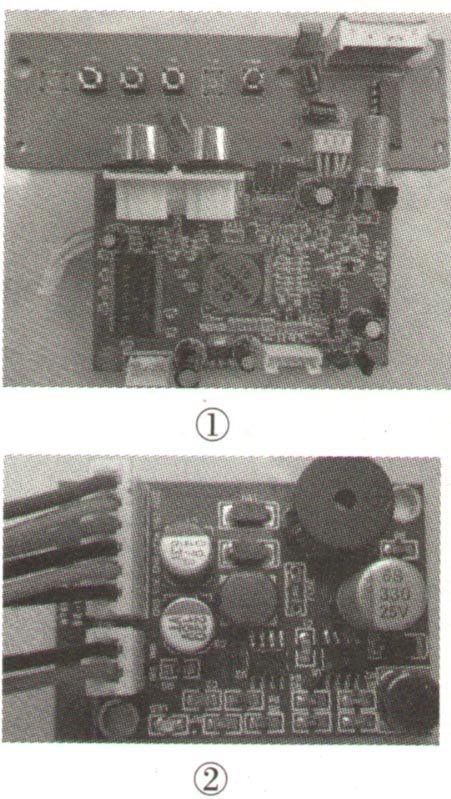

所需的硬件：一台深圳产7英寸Portable牌移动EVD、一块采用高放管R55 ＋SoC三合一芯片M88CS2000方案的EN-666 DVB-S接收机主板（如图1所示）和一块DC/DC直流供电电源板（如图2所示），若还想支持中九寻星则可以使用主流的澜起方案双模机主板。

    移动EVD型号是750，采用台湾MTK方案，主要参数为：音频、复合视频输入／输出功能，TV输入端口可播放精彩电视节目，全制式PAL/NTSC视频系统，内置高容量充电锂电池。DC/DC直流供电电源板型号为晨迅数码科技VER3.0，输入电压是12V（实际上4V～12V均可）。输出电压分别是3.3V、12V、15V和20V，其中12V是输入端电压直接输出，一般用于外接电源显示设备。
    自制寻星仪的方案如图3所示，通过DC/DC直流供电板将单组电压（一般4V～12V）变换成3.3V、15V和20V三组电压供给接收机主板，再将接收机主板输出的音视频信号送往显示屏的AV输入端子还原成原始的音频和视频，这样用户寻星时就可以直接观看屏幕。该移动EVD机内空间有限，考虑到激光头已老化，所以舍弃不用，这样便可腾出空间安装相应的元件。

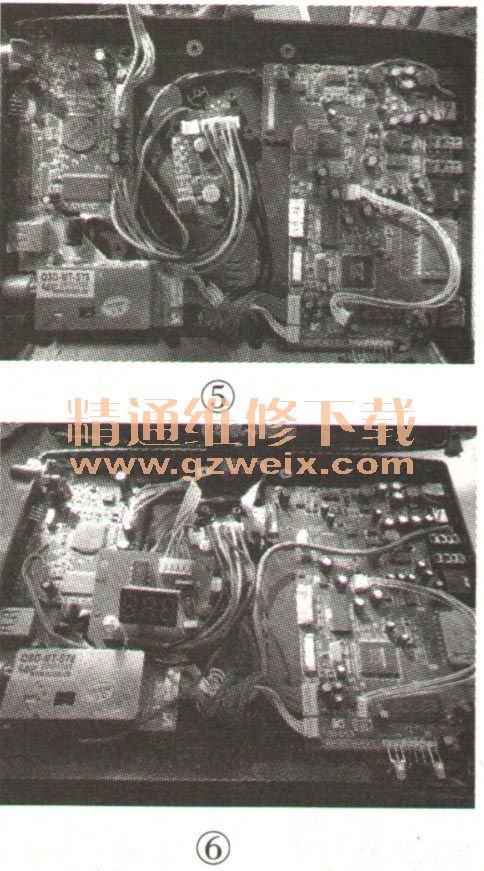

    改制操作：打开机器外壳拆掉激光头组件，如图4所示，在左上角合适位置开孔以引出线头，用合适的导线（一般要四根线，笔者使用的是旧鼠标线）将主板AV输出与EVD主板上的AV输入相连，该EVD主板的AV输入采用香蕉插头，于是笔者直接将线焊在PCB反面，共有四个接头：地线、V、R和L，判断方法也很简单，测量对地电阻，对地电阻为0Ω的是地线，对地阻值相差很小的两个焊点是R和L，剩下的便是V信号。将DC/DC供电板上的3.3V、15V和20V输出端口分别与接收机主板上的3.3V、15V和20V对应焊接，DC/DC供电板上的输入端口焊在EVD主板的开关后面，如图5所示，这样打开EVD的同时也使卫星接收机主板开始工作，且不影响原EVD电池正常的充放电工作。所有导线焊接完毕后，把卫星接收机主板和DC/DC供电板放到合适位置并用热容胶固定，整体效果如图6所示。由于接收机的按键和红外接收头均在前面板上，本打算拆下前面板的红外接收二极管装到EVD上用来对机器进行控制，但这样做操作不仅要重新焊接，而且数码管显示功能又会丢弃，考虑到整个前面板无法装入EVD内，便剪去按键部分而保留数码管和红外接收头，这样通过观看数码管上显示的信号质量来对星则更直观，如图7所示。



    通电试机，将EVD切换到AV输入状态时显示一切正常，但遥控操作时却无任何反应，经检查得知问题出在红外接收头电路，在剪前面板时不小心剪断了一根铜箔，如图8所示，补焊后遥控操作一切正常。装好外壳，接上室外1380E卫星天线后接收长城平台一组垂直极化节目正常，见图7所示，接收蒙古MNB水平极化节目也正常，原EVl）机除读碟功能无效外，其他功能均正常，至此整个寻星仪制作工作顺利完成。
