一台射天狼SAT XTREM-S 18型多功能卫星接收机，故障现象为开始时AV端口输出音量小，过一段时间后开机只亮红灯，其他无任何反应。
    通电试机，发现确实只有红灯亮且忽明忽暗。拆开机器检查，发现5V输出在3.8V～5V间跳变，12V输出在7.8V～12V间跳变（3.3V和22V没有使用）。找来一块有5V和12V电压输出的类似电源板代换，可以正常开机，说明故障出在电源板上。

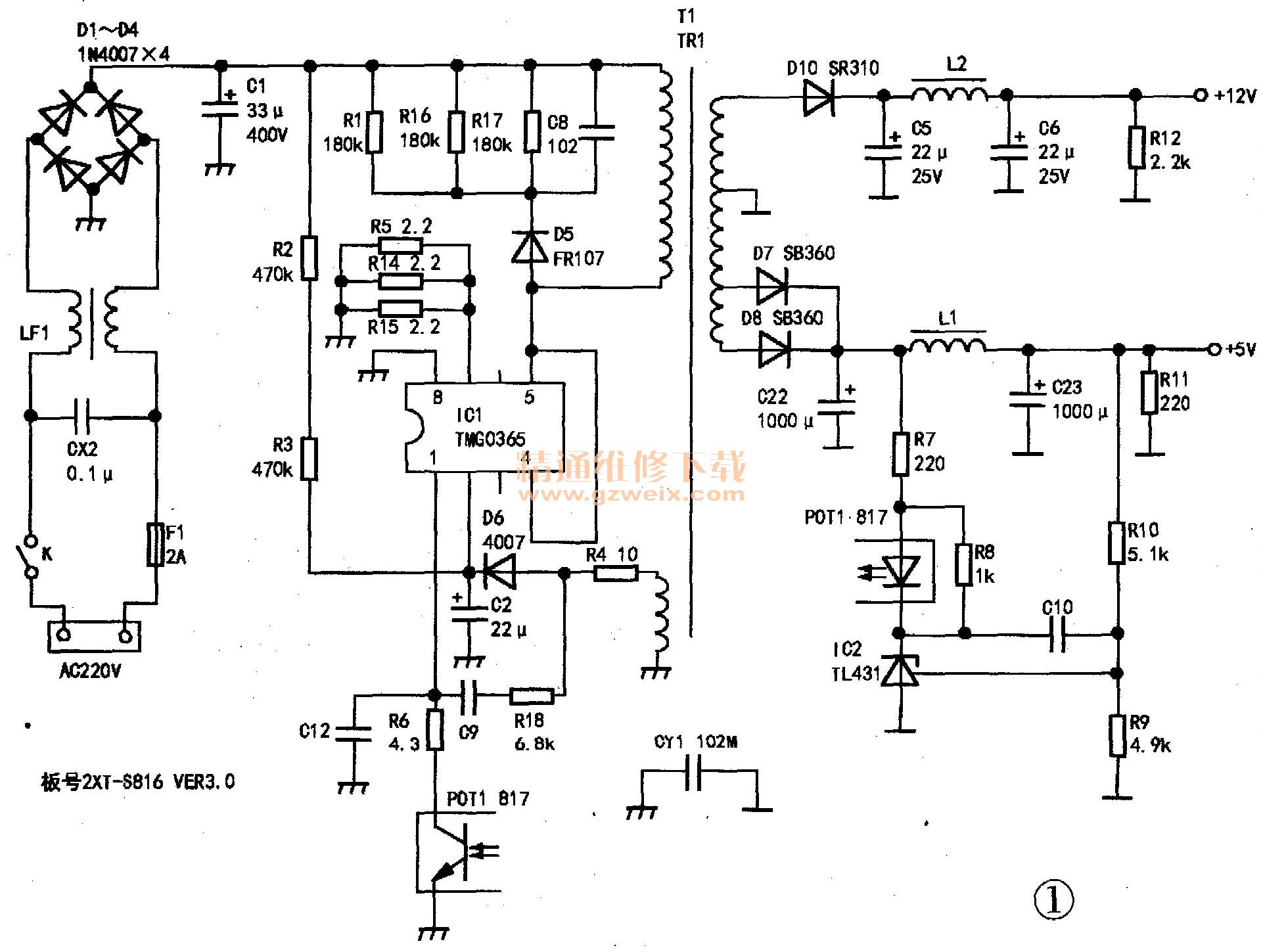

    为了方便维修，笔者依据实物绘制出该机电源原理图如图1所示。从图1中可知，该电源板以天微公司生产的绿色低功耗电源控制器TMG0365为核心，TMG0365芯片是一款PWM＋MOSFET二合一电流型离线式开关电源控制器，无需加散热器可输出36W的功率，具有完善的保护功能。

    TMG0365 工作过程是：启动电压经R2、R3送到TMG0365的②脚使其得电工作，待电路正常工作后②脚VDD电压由变压器绕组经R4限流、D6整流和C2滤波后提供。FB电压反馈引脚通过连接光耦到地来调整占空比从而控制输出电压，在空载或轻载的情况下，FB的电压自动降低。当VFB小于1.4V且VDD大于10v时，电路会进入间歇振荡状态，振荡输出将停止一段时间，减少开／关次数，降低开关损耗；当VFB大于1.4V时，电路进入正常工作状态；当VDD电压小于23V时，电路会进入过压保护，输出脉冲会立即停止，直到VDD掉到欠压后电路重新启动。另外，VDD电压还设置了钳位电路。防止过高的VDD冲击电压损坏电路。如果VDD电压下落到8.5V以下时电路将会启动欠压保护，电路停止工作。

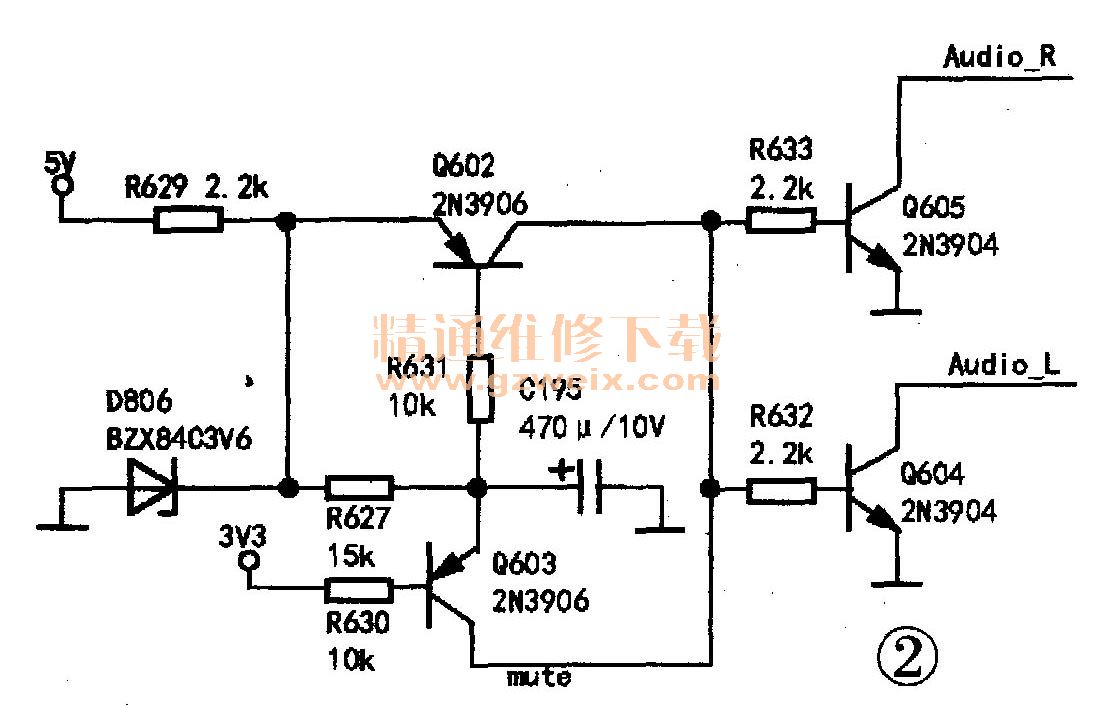

    由于该电源板输出电压发生跳变现象，初步怀疑稳压电路部分有问题，查取样电阻R9和R10正常，直接代换TL431和光耦817后故障依旧。又仔细检查R4、D6和C2都正常，看来只有更换TMG0365芯片试试了，当更换TMG0365后故障排除。将电源板装上机器后可以开机收视节目，但AV输出音量小，而通过HDMI接口连接却一切正常，这说明主芯片内部音频处理都是正常的，故障应该发生在音频A/D转换和模拟放大输出部分。查音频A/D转换芯片ET4334和模拟放大芯片JRC4558工作电压和外围元件均正常，但先后代换ET4334和JRC4558故障依旧。按理说主芯片输出的音频数据信号经ET4334转换成模拟信号，再经JRC4558放大后就送往机器后面的莲花插座，难道这中间还有其他电路？找来常见的高清机原理图对比查看后得知这中间还有开机静音电路，原理如图2所示（元件编号略有差异）。刚开机时＋5V经R627、R629对C195进行充电，此时C195左端为低电平使Q602导通，＋5V经R632、R633使Q604、Q605导通，音频信号被送到地从而实现静音目的。随着C195充电时间的变长，C195左端电平逐渐变高，Q602截止，Q604、Q605随着截止，音频输出恢复正常。经查发现该机PCB板SQ4（相当于图2中的Q602）漏电，如图3所示，这样就使得SQ1、SQ3（相当于图2中的Q604、Q605）处于轻微导通状态从而分流了部分音频信号到地，导致输出的音量变小。从料板上找来一只NPN贴片三极管更换后机器恢复正常。应急维修时也可以直接取下SQ1和SQ3不用，只是这样处理后无开机静音功能，但并不影响其他功能。
