S860 USB型卫视高清接收盒称接收不到信号
来源:本站整理  作者:佚名  2015-10-26 09:40:53

    一套S860 USB型卫视高清接收盒,称接收不到信号,让笔者帮忙检修一下。
    S860 USB型高清接收盒通过USB线与电脑连接,对接收盒的控制通过电脑实现,但对接收盒的供电则由外置电源适配器完成。电脑内软件的安装、设置正确与否,接收盒硬件发生故障都会导致其接收不到信号,考虑到在电脑中安装接收盒的驱动程序和播放软件稍感麻烦些,决定先对接收盒直观检查,从中发现可疑线索。

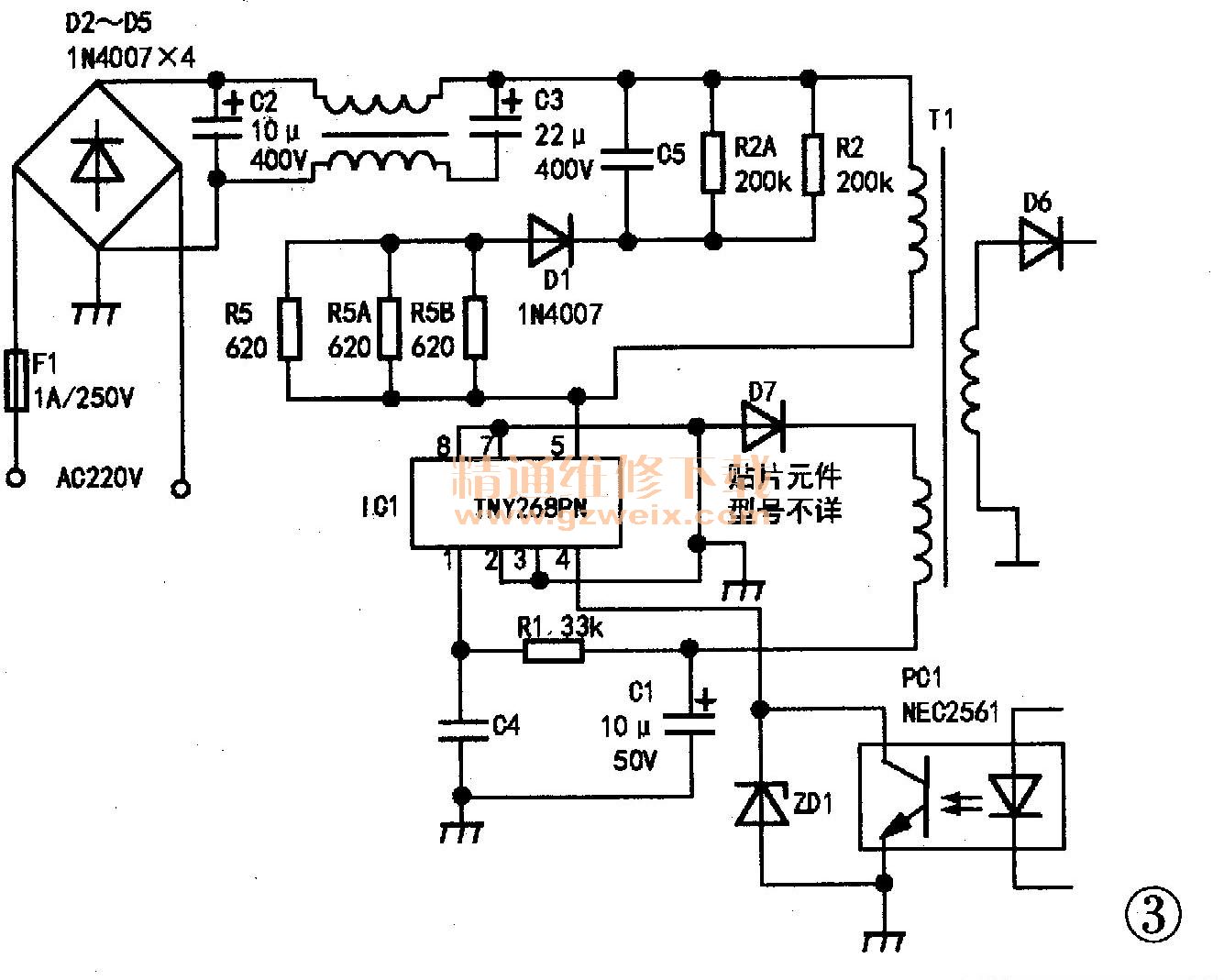

    把接收盒与电源适配器连接,发现接收盒的红色电源指示灯不亮,测电源适配器无输出电压,断定此电源适配器已发生故障。S860 USB型高清接收盒电源适配器标称输出电压9V、电流2A,以前测得同类正常接收盒电源适配器实际输出电压为5V。打开外壳,见此电源适配器为开关电源结构,电路板采用双面设计,有的电阻、电容、二极管采用了贴片元件。拆除电源管理芯片上的散热片,查看电源管理芯片IC1为TNY268PN,粗略检测发现F1已断路,判断可能存在短路,故障应发生在开关变压器T1之前。为便于检修,根据实物将开关变压器T1之前的部分电路绘制出来,如图3所示。

    查桥式整流电路中的二极管D2~D5未见异常,测C2、C3两端电阻为∞,焊下C2、C3测量正常,断定TNY268PN已击穿。TNY268PN采用8脚双列直插式封装,外形明显特征是⑥脚缺失。因当地无法购到同类芯片,想采用其他芯片直接或间接代换TNY268PN。经查找。在废旧数字机电源板中找到与TNY268PN外形一模一样的P1014AP10,查资料得知TNY268PN与P1014AP10是可以互换。在拆除TNY268PN准备焊接P1014AP10时,又有些迟疑,因为在以前修理以P1014AP10为核心元件构成的数字机电源板时,更换受损P1014AP10前未对相关联电路进行检查,结果因关联电路故障导致P1014AP10的再次损坏。对于各类电源管理芯片而言,外部关联电路故障并不一定会导致所有类别电源管理芯片的损坏,这可能与电源管理芯片内部、外部保护电路设计有关。为了做到万无一失,决定找出引起电源管理芯片损坏的真正原因。通常除自身质量原因引起电源管理芯片损坏外,300V滤波电容严重失容、消尖峰电路元件损坏等原因也会导致电源管理芯片损坏。在前面的检修过程中已对300V滤波电容,C2、C3检测未见异常,接下来逐一检查消尖峰电路中D1、C5、R2、R2A、R5、R5A、R5B,未发现有损坏的元件,看来TNY268PN损坏是其自身原因造成的。这下放下心来,果断将P1014AP10焊在原TNY268PN位置,复位C2、C3,更换保险F1,经通电后测量电源适配器输出电压恢复正常。
