海森AVT-818型双模接收机电源原理与检修
来源:本站整理  作者:佚名  2015-11-13 09:47:42

    海森AVT-818型双模接收机既可以接收中星九号ABS信号,也可以接收DVB信号,其开关电源以SW2604A为核心元件。
    SW2604A是采用双极型三极管作为开关管的电流控制型PWM电源管理芯片,该芯片采用8脚双列直插式(8DIP)封装,引脚功能为:①脚(VST)启动电流输入端,外接启动电阻,②脚(VCC)供电端,③脚(GND)接地端,④脚(NC)空脚,⑤脚(FB)反馈端,⑥脚(IS)开关电流取样与限制设定端,外接电流取样电阻,⑦、⑧脚(HV)输出端,接开关变压器初级绕组。SW2604A的特点是:利用开关管放大作用完成启动,将启动电阻功耗降至不足1/10;内建过载、饱和电路,能及时防范过载、开关变压器饱和、输出短路等故障;内置斜坡补偿电路、热保护电路、斜坡电流驱动电路;低待机功耗,可小于0.3W。

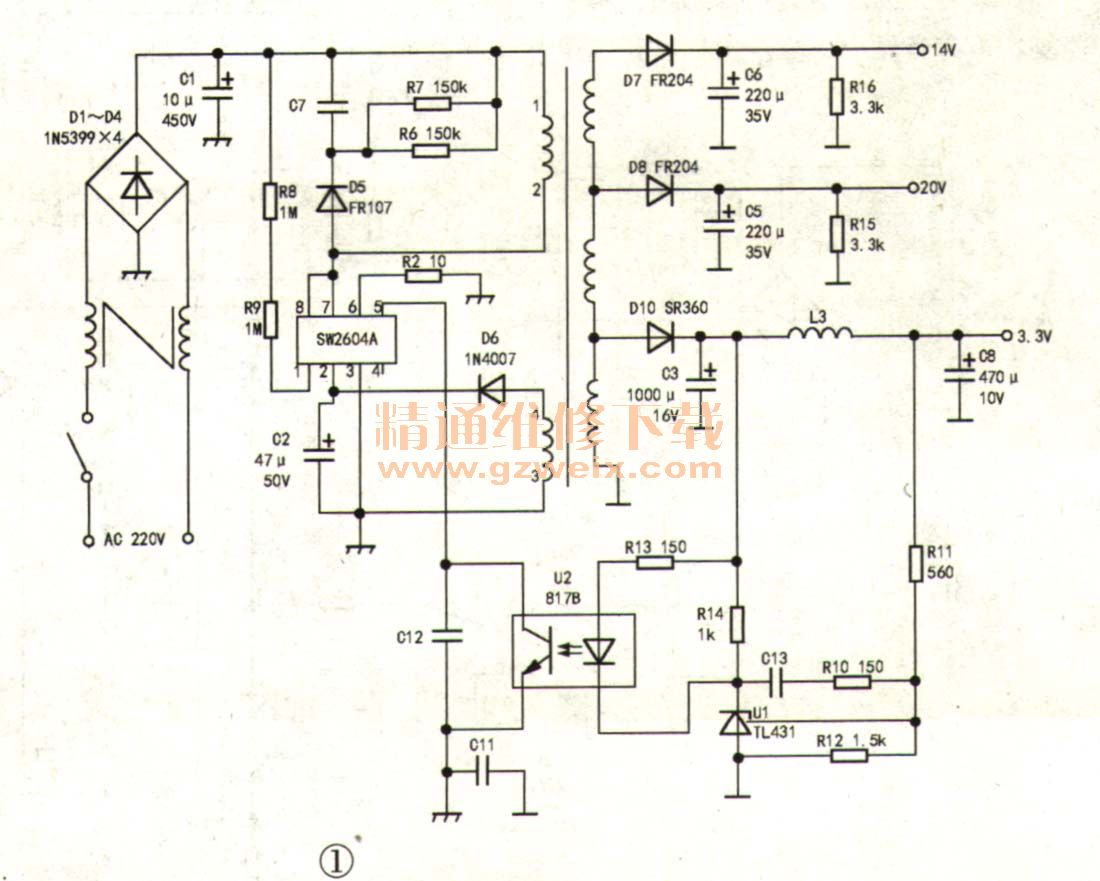

图1为海森AVT-818型双模接收机开关电源原理图。220V交流市电经D1-D4整流、C1滤波得到约300V的直流电压,300V直流电压一路经开关变压器初级绕组①一②加至IC1(SW2604A)⑦、⑧脚,另一路经启动电阻R8、 R9加到SW2604A①脚,SW2604A内部开关管导通,利用开关管本身的放大作用完成电源启动过程。电源启动后,开关变压器初级绕组①一②中有电流通过,由于互感作用,开关变压器反馈绕组③一④中产生的感应电压经D6整流、C2滤波后加至IC1②脚提供工作电压,取代启动电路为IC1供电,维持电源的正常工作状态。同时,开关变压器的次级各绕组感应出的电压经整流、滤波后为主板各单元电路提供电源。由U2(8178)、U1(TL431)和外围元件构成稳压控制电路,从3.3V组电源取样,稳压控制电路将输出电压变化量传递到IC1(SW2604A)反馈端⑤脚,经SW2604A内部电路调整后,维持电源输出电压的稳定。

    如开关电源无输出电压,首先应确认电源是否工作。因电源输入电路未设计保险,当桥式整流电路中二极管、滤波电容C1及SW2604A击穿短路时,会导致电源输入电路中色码电感断路,因此可以把色码电感是否断路作为判断短路故障的参考。在确认电源输入电路无明显短路故障后,可通电查300V电压是否分别通过开关变压器初级绕组、R8与R9加到SW2604A⑦、⑧脚和①脚,如电压已加至SW2604A相关引脚,电源仍不能启动,可更换SW2604A试之;如SW2604A①脚无电压,应是启动电阻R8、R9同时或其中一只已断路;如SW2604A⑦ 、⑧脚无电压,则是开关变压器初级绕组断路或焊点开路。各组电源输出电压均偏离正常值,多是由于稳压控制电路故障造成的;如某一电源支路输出电压异常,可查该支路的整流二极管、滤波电容、电感等元件是否损坏;如各组电源输出电压均比正常值低,且处于波动状态,表明电源已起振,只是不能维持正常的振荡过程,应重点检查与反馈绕组③一④连接的D6、 C2是否损坏。
