北方星双模卫星接收机开机后前面板数码管显示正常,有图像,无伴音
来源:本站整理  作者:佚名  2015-12-12 11:12:08

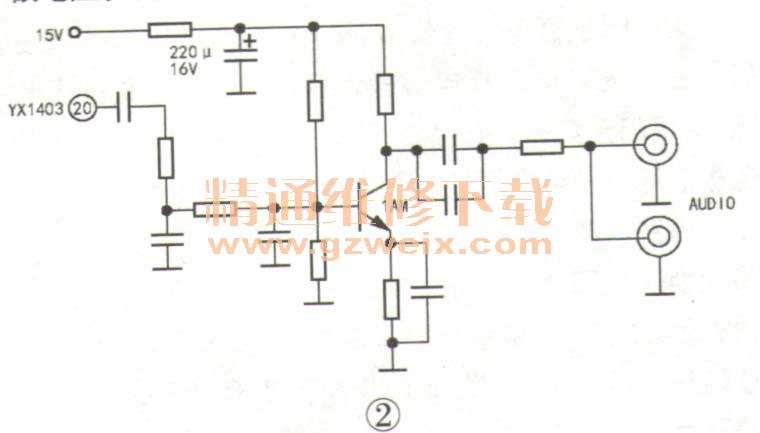

    根据故障现象初步判断该机音频电路有故障。该机音频解码电路集成在主芯片YX1403内部,音频信号经YX1403的20脚传输给由三极管1AM组成的一级放大电路后输出。图2是该机音频电路原理图,这种音频放大电路在后期生产的卓异、天诚等中九接收机均有采用,电路常见故障是音频信号放大管损坏造成无声音输出。检修时,直接将音频信号从YX1403的20脚飞线到输出端,结果有伴音,但声音较小,说明音频放大电路有故障。测音频信号放大管1AM的c极电压接近15V,根据检修经验,此处电压偏高异常,更换1AM后复测其c极电压变为5.4V,经试收伴音恢复正常。
