二、故障检修实例
例1：一台同洲CDVB3188C型DVB机，接通电源开机后，前面板数码管显示正常，遥控器及面板按健能正常操作，面板上信号锁定灯及十级场强指示条不亮，电视屏上有正常的菜单显示，但无法接收到信号。
分析检修：同洲CDVB3188C型DVB机采用富士通MB87L2250方案，CPU、解复用器及音频、视频解码器均集成在MB87L2250内部。
接收机有莱单显示、操控正常说明控制系统及解码器无故障；信号锁定灯及十级场强指示条不亮，说明未接收到信号。用户用该机收视中星6B电视节目，经查接收参数设置无误。用另一台DVB机与天馈系统连接试收正常，说明高频头及传输电缆无故障。在故障机中频信号输入端子处测量有极化电压输出，表明接收机高频头供电电路良好。由此将发生故障的可能范围锁定在接收机调谐电路和MB87L2250内部解复用器，其中MB87L2250内部解复用器损坏的可能性很小，调谐电路发生故障的可能性最大，应重点对调谐电路进行检查。

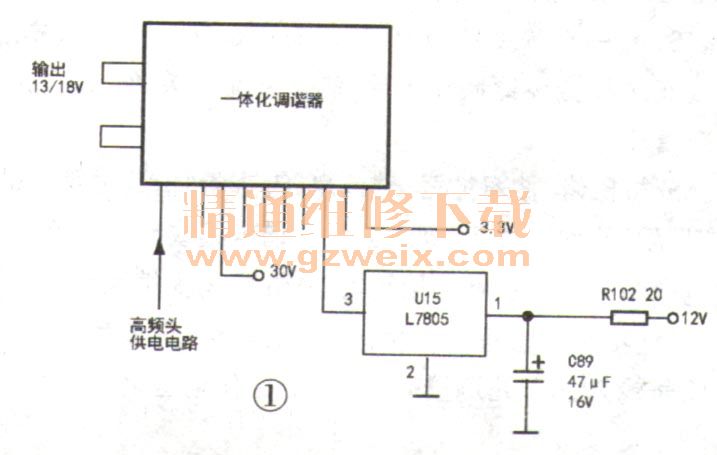

同洲CDVB3188C型DVB机采用韩国LG公司生产的一体化调谐器，SL1935C为中频调谐器，STV0299B为QPSK解调器，由SL1935C、STV0299B与外围电路封装在屏蔽盒内构成一体化调谐器。测3.3V、30V电源已加至一体化调谐器相关引脚，并未发现有可疑之处。在对一体化调谐器周围电路检查时发现有一只三端稳压器U15（L7805），测其输入端①脚和输出端③脚电压均为0V.U15输入电压来源于电源板的12V电源，如图1所示。测电源板12V电源正常，经查R102已断路，换新后U15输出电压正常，连接天馈系统试收，接收正常。
