例1:一台采用AL13328方案的天诚TD-759A中六接收机,通电后无任何反应。

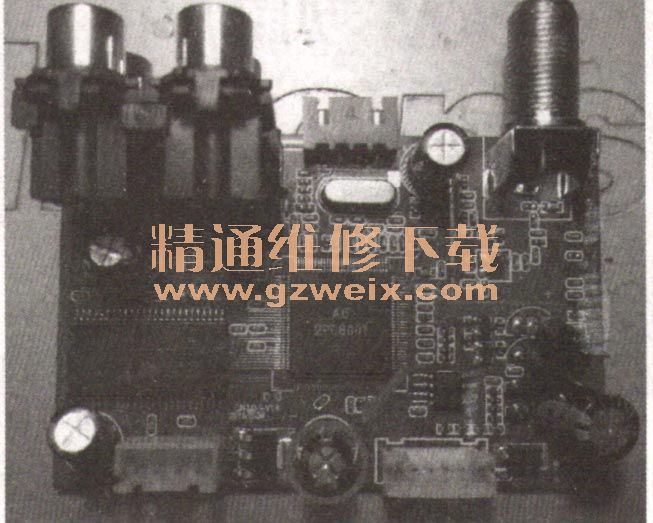

拆机通电检测,发现电源板输出的15V和20V极化电压略高于标注值,而主板上的3.3V供电为3.2V,怀疑3.3V滤波电容容量减少,换用1000μF/16V电容,如图1所示。通电试机,故障排除。
例2:一台采用澜启A9单芯片方案的小霸王DVB-S接收机,开机后无任何反应。
测量电源板上的3.3V、15V和20V供电输出均正常,主板上LDO芯片1117-1.25输出端电压正常值1.25V。代换3.3V滤波电容后故障依旧,代换27MHz晶振无效。无意中碰到1.25V输出端滤波电容,这时前面板数码管亮了一下,怀疑该电容引脚接触不良,如图2所示,再换用220μF/16V电容后试机,故障排除。
