嘉视丽TCD-699ABS-CA02卫星接收机,无声音
来源:家电维修  作者:佚名  2017-07-19 09:43:19

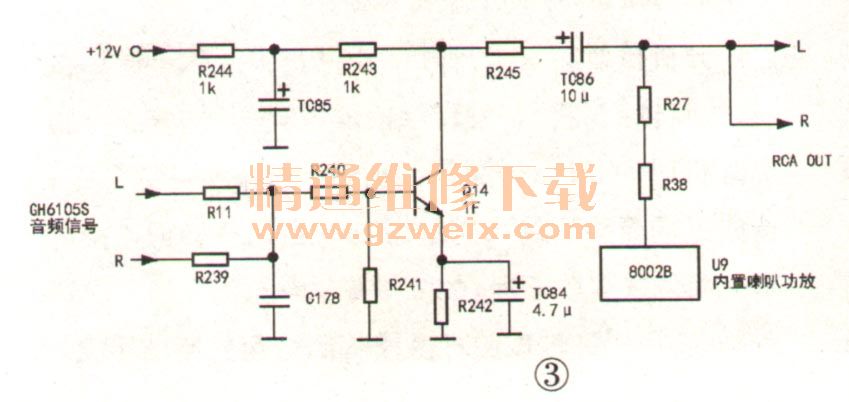

    分析检修:该机音频放大电路如图3所示,GK6105S送来的模拟音频信号经R11、R239和R240加至Q14基极,经Q14放大及TC86隔直后,分别送到RCA插座和内置喇叭功放芯片U9(8002B)的输入端。清理焊盘时,发现R244开路,R243已脱落。参考天地星TDX-468B户户通接收机,确认R243、R244均为1kΩ电阻。找来两只1kΩ电阻换上,通电试机,故障排除。
