神州SABSS-280370 19 -CA01型二代中九接收机供电电路与其他品牌二代中九接收机结构相同，都是由独立电源板和主板供电电路构成，但也有其独有的结构特点。

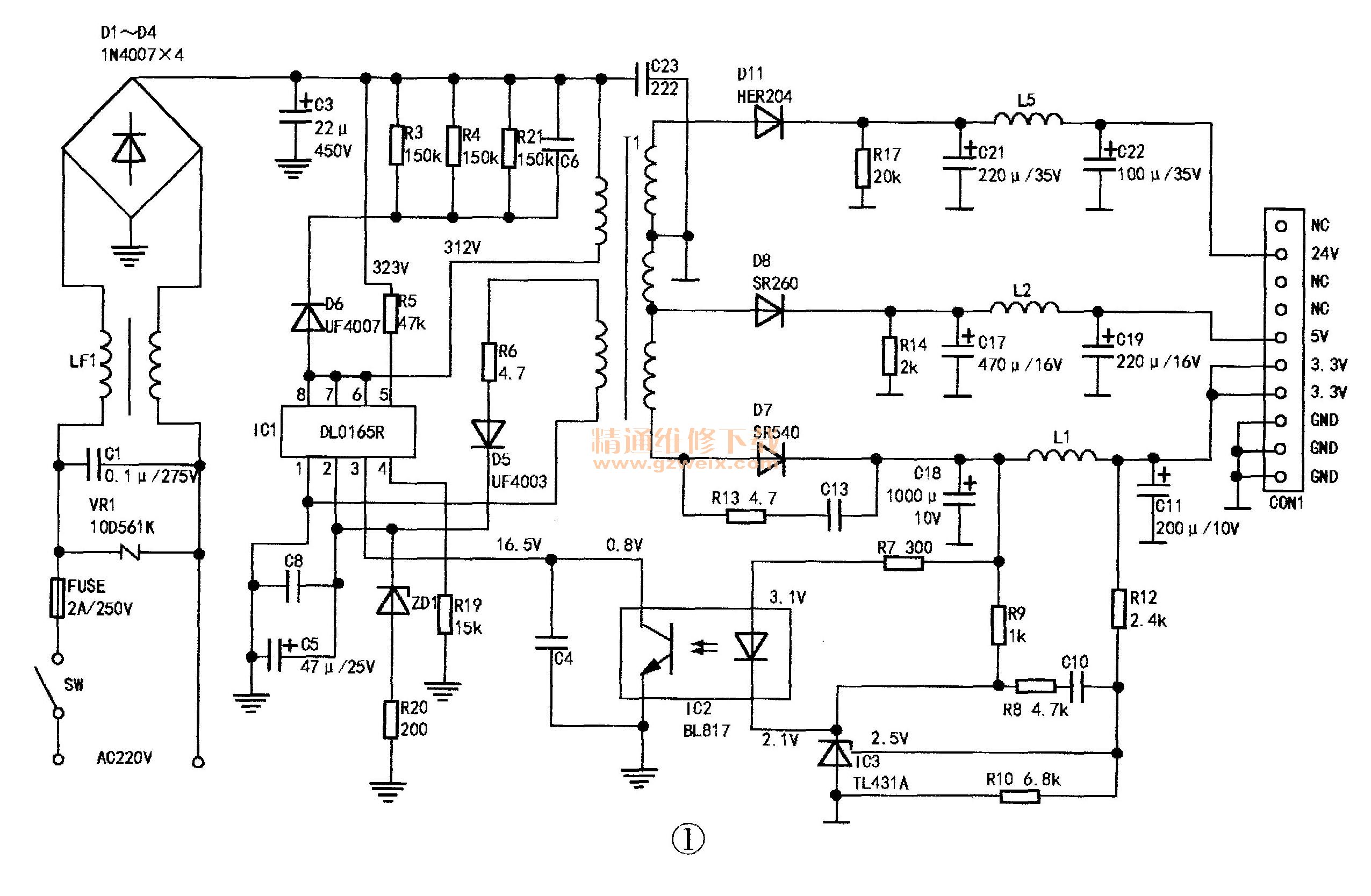

    电源板是以IC1（DL0165R）为核心元件构成的开关电源，输出24V、5V、3.3V三组电源，如图1所示。

    有资料介绍DL0165R可用DH321、DH0265R、DM0265R、DMO365R、DLO365R、Q100等多种电源芯片直接代换，但这些电源芯片外围电路稍有差异：一是有的电源芯片④脚为空，有的与地端接有几千欧姆至几十千欧姆电阻；二是有的电源芯片⑤脚直接与300V电源连接，有的通过几十千欧姆或几百千欧姆电阻与300V电源连接。该机电源芯片IC1④、⑤脚都接有电阻，但去掉DLO165R④脚外接的R19、短路R5都不影响电源的输出电压，接收机工作正常。

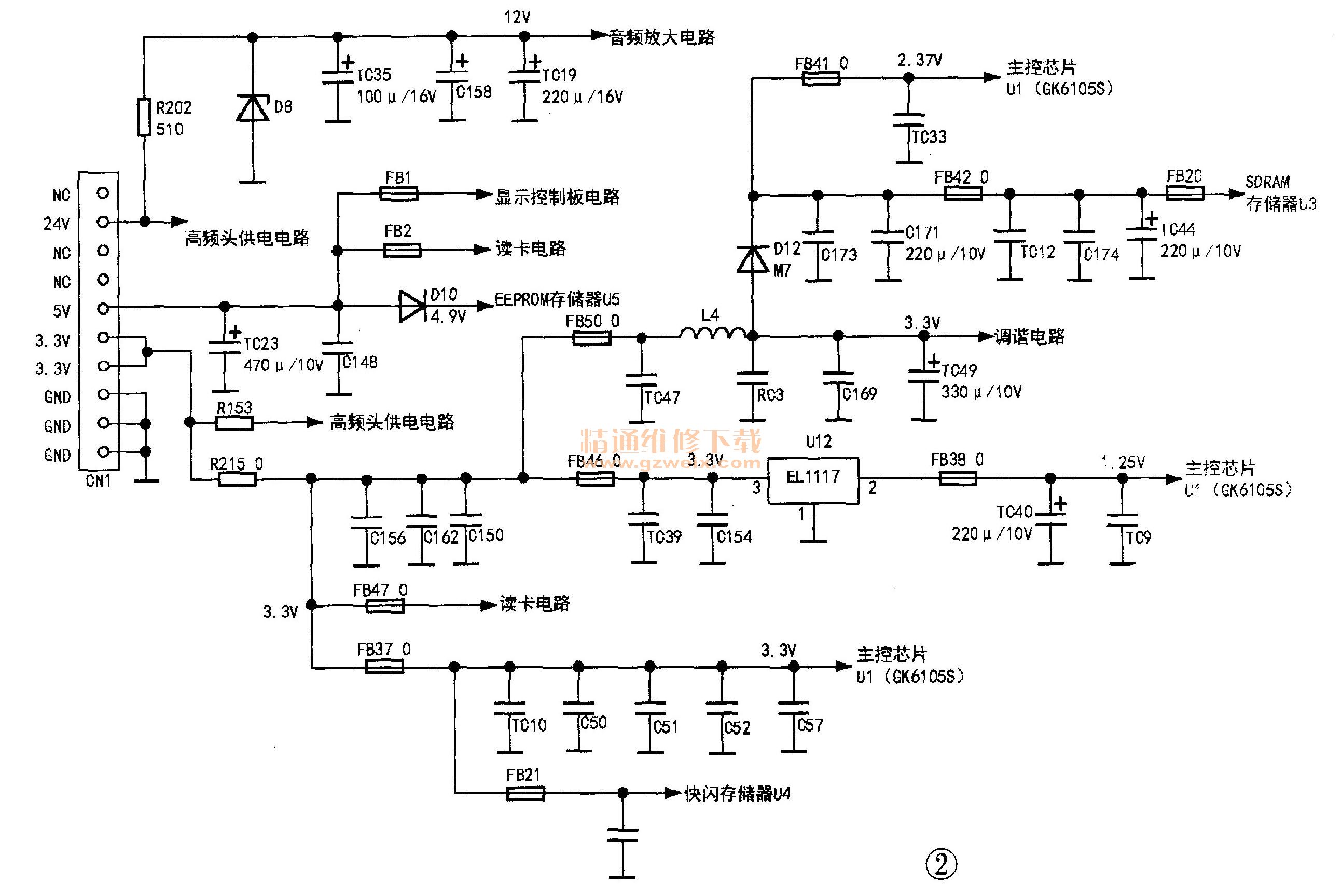

    该机设计在主板上的供电电路并未采用多个低压差稳压块和DC-DC转换器，而是只有一个低压差稳压块U12（BL1117），将3.3V电压转换为1.25V，为主控芯片U1（GK6105S）提供核心工作电压，如图2所示。主板需要的5V、3.3V电源直接从电源板取得，其他电源是将电源板输出的电压经二极管降压或稳压管稳压后得到，虽然输出电压并非单元电路所要求的典型电压值，但也在正常电源电压范围内，这样设计减少了电源转换环节，降低了故障率。

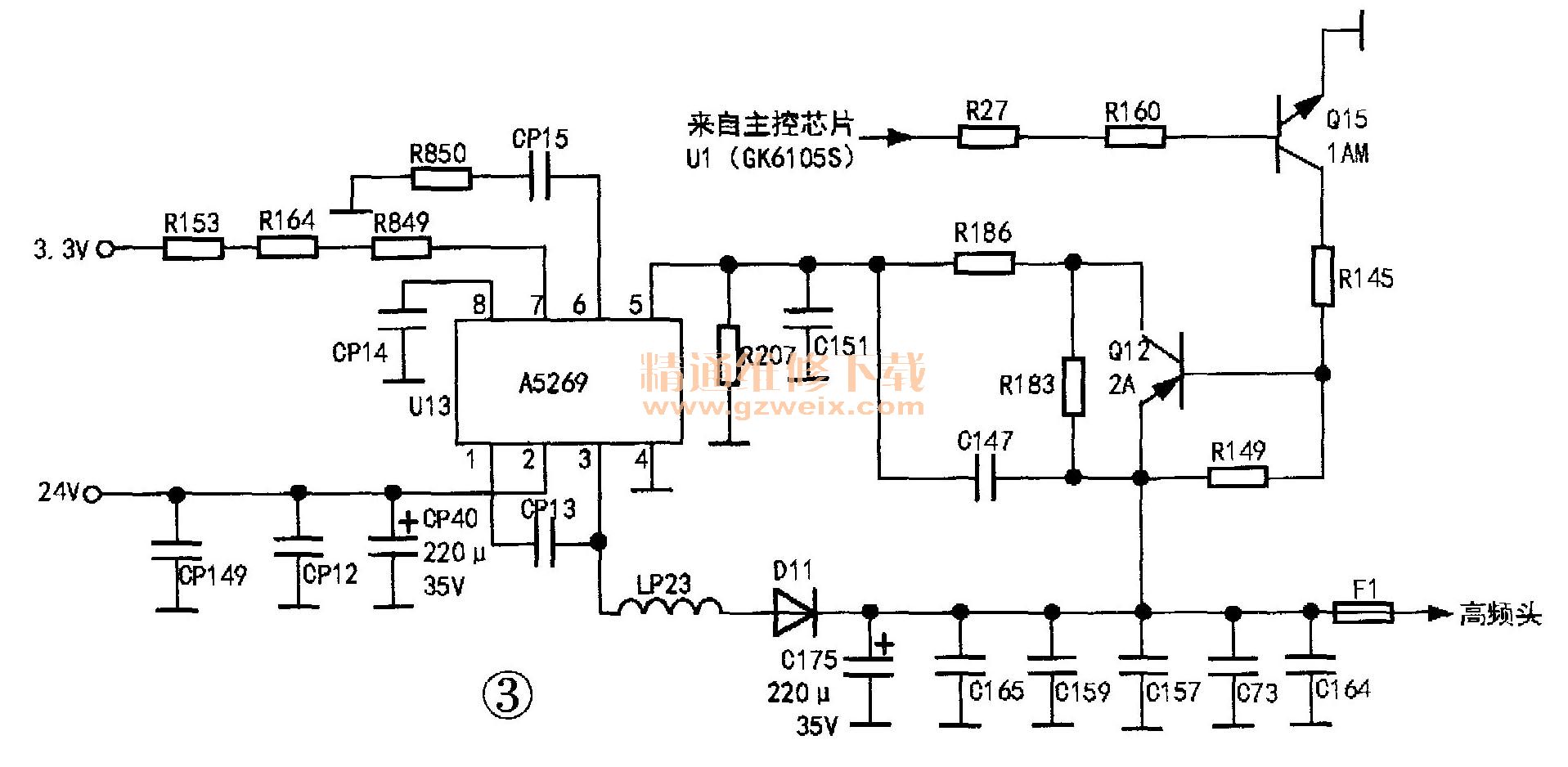

    二代中九接收机高频头供电电路大多采用可调三端稳压器LM317，有的接收机也采用由电阻、电容、二极管、三极管等分立元件组成的电路，而像本机采用DC-DC转换器的并不多见。本机高频头供电电路实际需要输入3.3V、24V两组电源，如图3所示，工作原理与以LM317为核心构成的高频头供电电路相同，都是通过控制系统改变稳压器（DC-DC转换器）调整端取样电阻阻值实现的。如该机DC-DC转换器损坏，一时找不到同型号元件更换，可以参考其他二代中九机，自制常见的高频头供电电路来应急代换。
