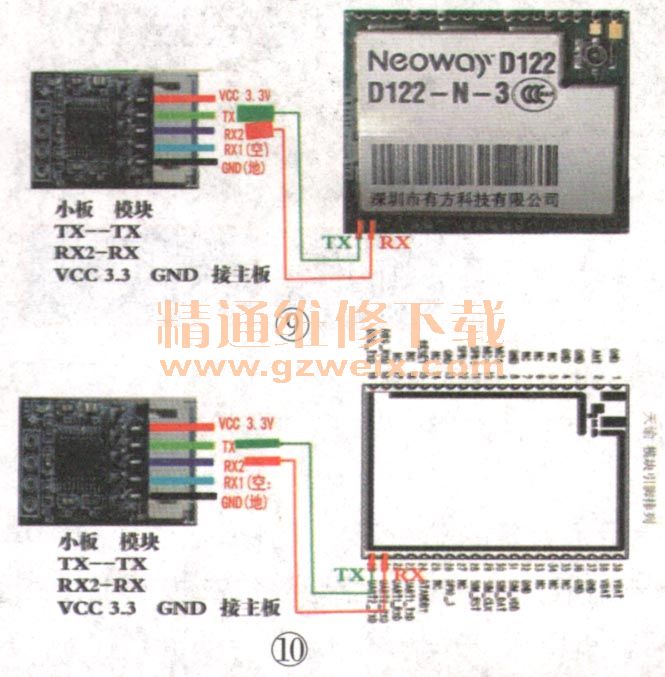

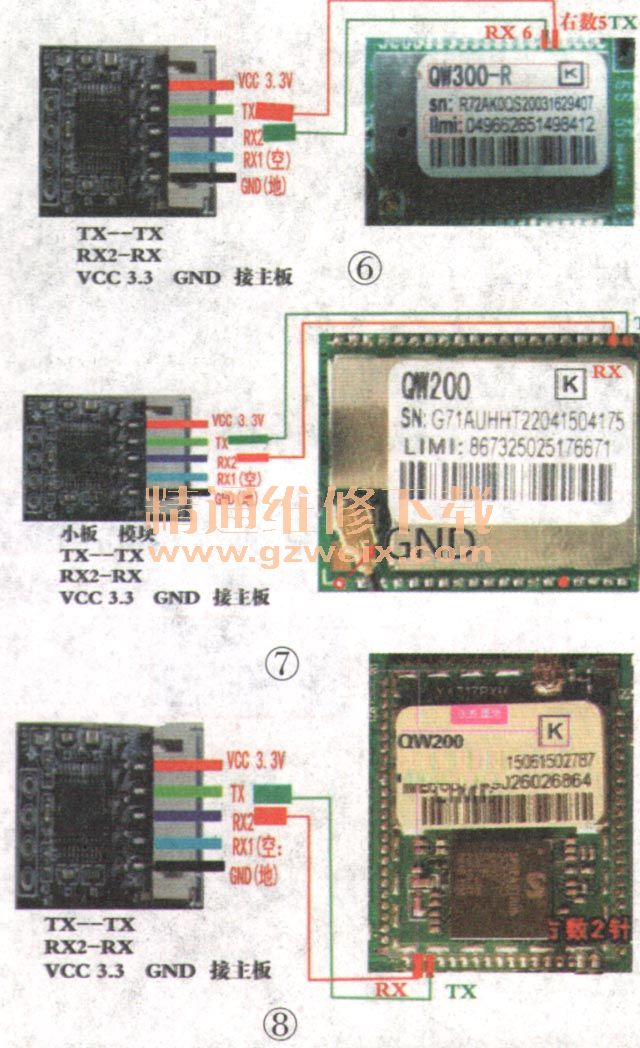

拆除原来的模块（也可以断开原来模块的供电），根据模块引脚定义找到模块与主芯片通信的RX和TX脚位，然后把M3小板的RX、TX引线焊到对应点上。M3小板VCC接至主板上的3.3V供电处（一般均是LDO芯片1117-3.3中间引脚）、M3小板地线接至主板任意GND处。共计要接4根引线，并找一个合适的位置固定好，如图5所示。M3小板与QW300模块、QW200模块（两边）、QW200模块（四边）、有方D122模块及天喻模块接线分别如图6～图10所示。





    由于更换了位置锁定模块，开机后通常会出现“异常2”提示，这时需先清除主板上24028里面数据，再用白卡（未开户的卡或二代机卡）做引导触发程序重新在24028里“埋种”即可，这个操作过程被称为“一清二白”。具体方法如下：先用风枪拆下主板上的24028，利用转接板与常用的CH431编程器连接，再打开编程器软件执行清除命令，如图11所示。接下来将24028装回主板，插入白卡开机，提示“模块准备成功”，如图12所示。关机插入原卡，接上室外单元开机即可。另外，市面上还有一种SOP 8烧录夹，利用它可省去拆芯片的麻烦，有兴趣的朋友可以自己试试。

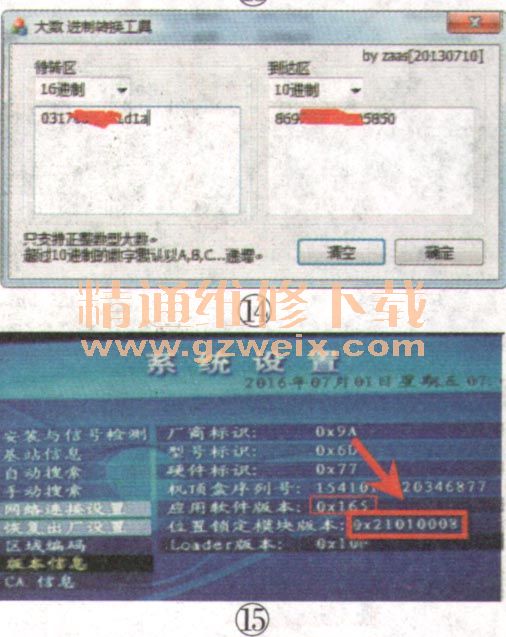

    获取位置锁定模块串号（即IMEI/LLMI码）、版本号及基站信息的说明：位置锁定模块串号可以从贴着的标签上直接得到，参见图1中第三行数字，也可进入系统设置，查询CA信息中存储的模块串号和基站信息，如图13所示。其中，模块串号为十六进制，借助转换软件或在线网站将其转换成十进制，如图14所示。基站信息不用转换。位置锁定模块版本号可以从系统设置项里的版本信息里查询到，如图15所示。若模块损坏无法读出版本号，则只能通过对比模块外形来识别，对于早期老模块可以统一填写为“11010007”。
