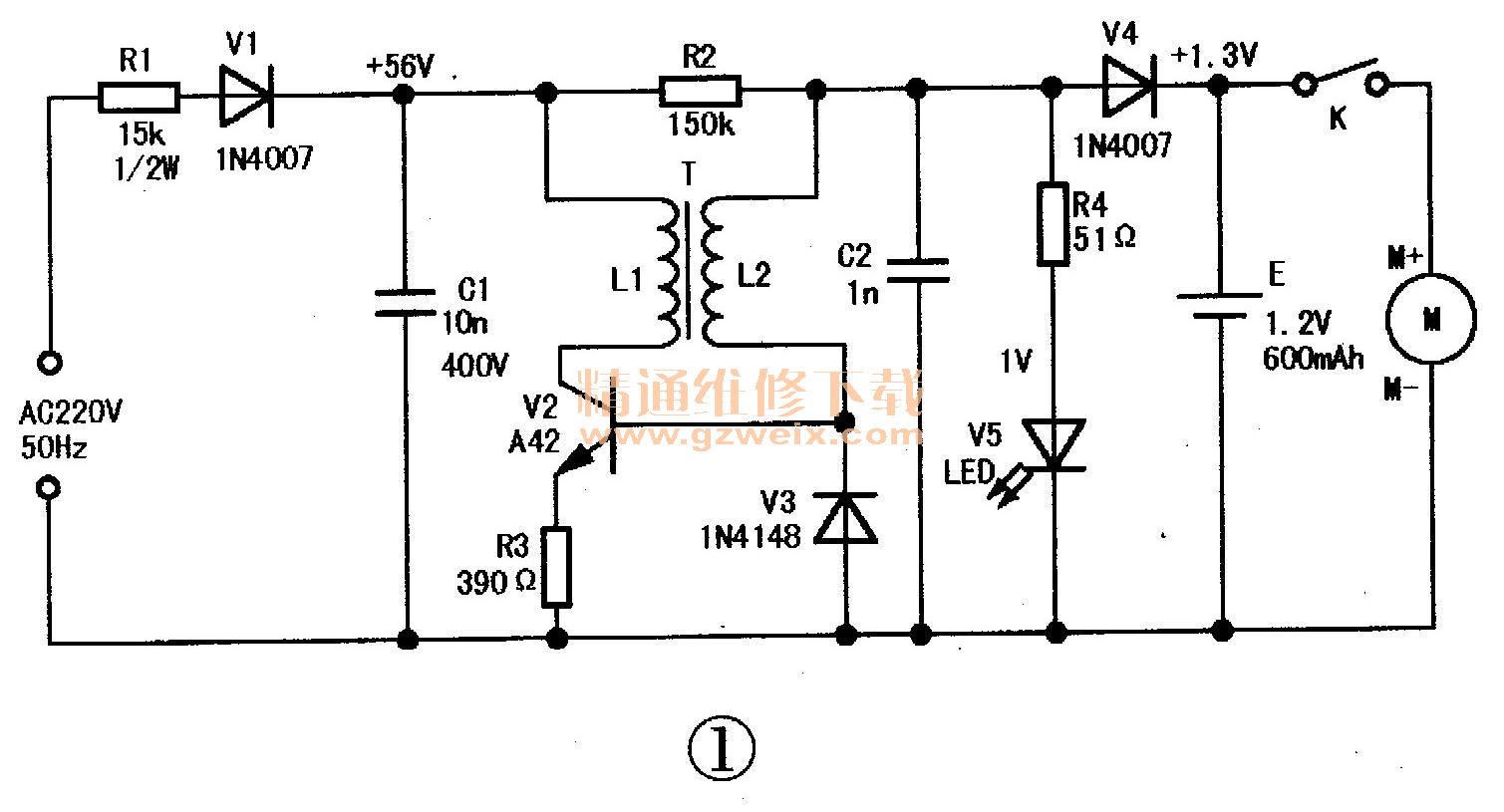

该剃须刀实绘电路如图1所示，220V市电经R1（15kΩ/0.5W）降压、V 1（1 N4007）整流、Cl （10nF/400V ）滤出高频干扰后，在V1负极产生峰值为200V、周期为20ms的半波脉动电压，用500型表测得该点直流电压约为＋56V。在半波电压存续期间（10ms ），该电压一路经电阻R2（150kΩ ）、脉冲变压器T次级绕组L2加到开关管V2 （A42）的b极，使V2导通；另一路经T初级L1绕组， V2的c、e极及负反馈电阻R3 （390Ω）到AC2端，V2与T、R2、C2（1nF）等组成间歇振荡器，通过变压器的正反馈作用，T次级L2绕组感应的脉冲电压经V3（1N4148）整流后，一路经V4 （1 N4007 ）隔离给镍福电池E（1.2V/600mAh）充电，另一路经84（51Ω）限流，点亮指示灯V5。
