一辆已行驶6.5万公里的2005年生产的奥迪A6型轿车，， 装有SONY CDX-GTl50单碟车载CD音响机 （图5）。 故障为加电后CD不开机。

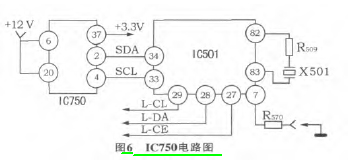

故障检查与排除 本机所需要的工作电压均由IC750提供， 相关电路如图6所示。 通电后 ， IC750的37脚输出+3.3 V的电压， 为IC501供电。 IC501上电复位后，通过X501获得时钟信号， 进入正常工作状态，其34、 33脚通过I2C总线控制IC750输出整机所需要的电压，同时IC501的27、 28、 29脚向面板显示IC输出显示数据， 整机进入待机状态。

根据上述原理， 首先检测IC501的28、 29脚电压， 为+3.3 V， 正常。 将面板取下后， 再测28、 29脚电压为0 V， 判断IC501正常。 后仔细观察， 是因为空调冷凝水进入主板， 使IC750引脚锈断造成不开机， 将IC750 （代号为PS70） 更换后， 故障排除。

故障总结 当IC501工作正常时 ， 27、 28、 29脚会向面板输出显示数据， 而本机的面板为可拆卸的防盗面板， 当面板取下后 ， IC501 的 7 脚为高电平， CPU判断面板已取下， 通过总线控制IC750关断整机供电， 并停止向面板输出显示数据。 因此， 我们可以通过检测IC501的28、 29脚在面板装上和卸下有无电压变化来判断IC501是否正常。 若电压有变化， 说明 IC501 正常 ， 故障在 IC750， 反之则是IC501损坏。
