（4）存储器电路

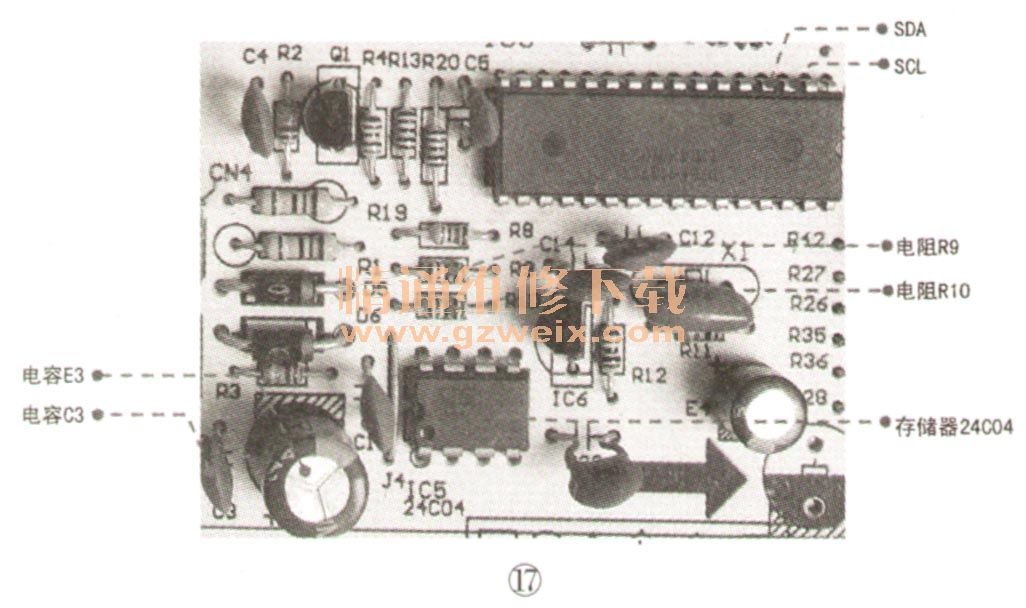

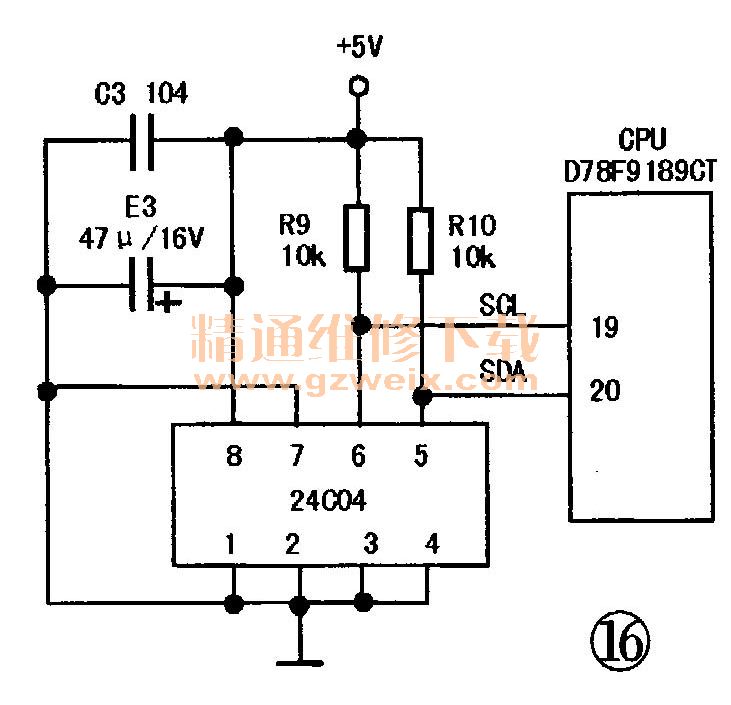

    存储器电路原理图如图16所示，实物如图17所示。本机使用的存储器是24C04，工作电压5V，通过19脚SCL控制信息端；20脚SDA传输数据，在存储器内部最大能保存2048bit，也就是说最多可以存储255个字节的数据。主要存储实现空调控制的各种数据，而且掉电也能保存数据的功能。如果遇到开启空调功能混乱，不能对相关功能进行切换、控制等很可能是存储器数据丢失、损坏等，一般情况下重新写入或复制厂家数据就能恢复工作。



    （5）过零检测电路

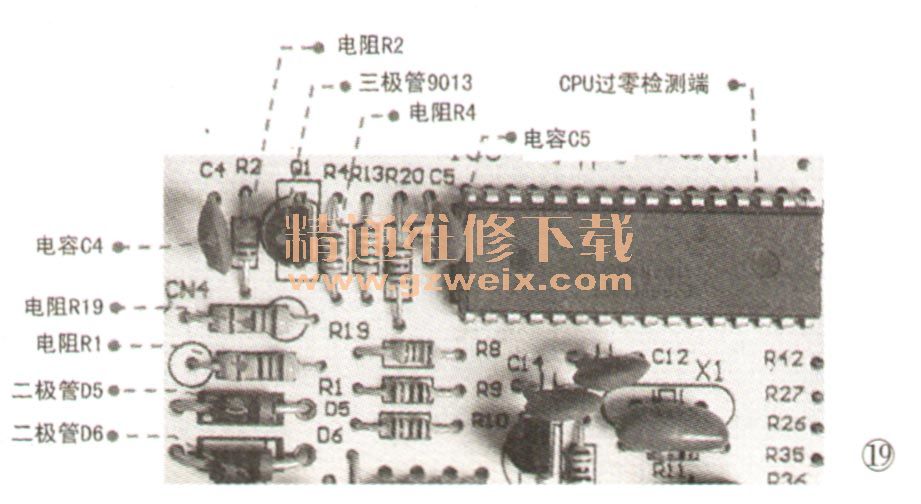

    过零检测电路原理图如图18所示，实物如图19所示。变压器次级电压给D5、D6全波整流后形成脉动的直流电压，经电阻R1、R19分压、限流，通过C4电容滤除高频谐波。当Q1三极管的基极电压大于0.7V时，三极管。、e极导通，CPU14脚为低电平；当Q1三极管的基极电压低于0.7V时，c、e极截止。CPU14脚为高电平，在CPU的14脚形成脉冲波形。CPU通过判断、检测电压的零点，给CPU提供一个标准，获得与电源同频率的方波过零信号，这个标准的起点电压就是零电压，风机控制电路的可控硅导通角的大小就是依据这个标准。此外，该信号还可以作为CPU芯片的计数和时钟之用。



    （6）风机调速电路

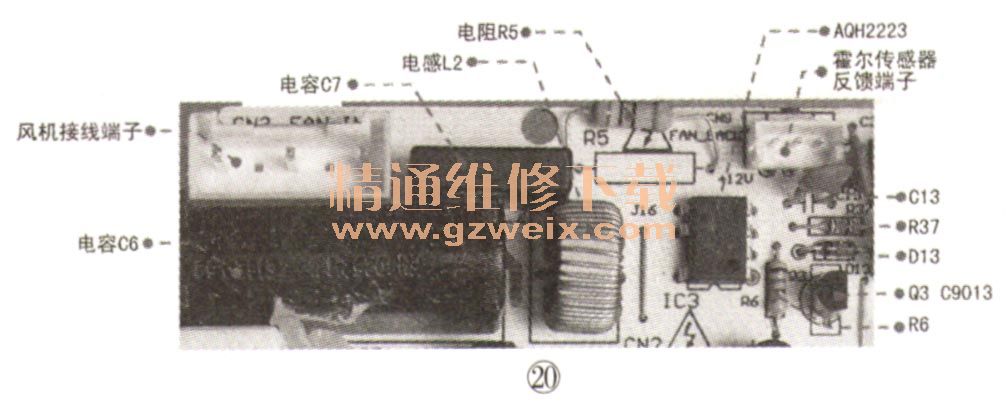

    风机调速电路原理图如图20所示，实物如图21所示。风机调速电路必须与过零检测电路协调，才能保证正常的风速调整与控制。在过零处，CPU的16脚依据目标转速的要求调整输出脉冲，使三极管Q3的导通时间以及c、e极的电流发生变化，从而通过导通相位角和导通时间控制AQH2223双向可控硅模块，进一步调整和控制风机转速。同时通过风机内的霍尔传感器反馈的转速脉冲信号与目标转速比较，如果转速过高或过低，CPU16脚会输出控制脉冲使导通时间比上次提前或滞后，进一步精确调整风机的转速。



  通过实际测量，本机的内风机工作时低风档的转速对应的交流电压是：110V，中风档：150V，高风档：165V； CPU15脚输入DC3.4-3.8V跳变的反馈电压。
