电容C7和电阻R5组成吸附电路，避免可控硅在开关瞬间反峰的高电压击穿可控硅。
    （ 7）ULN2003驱动电路

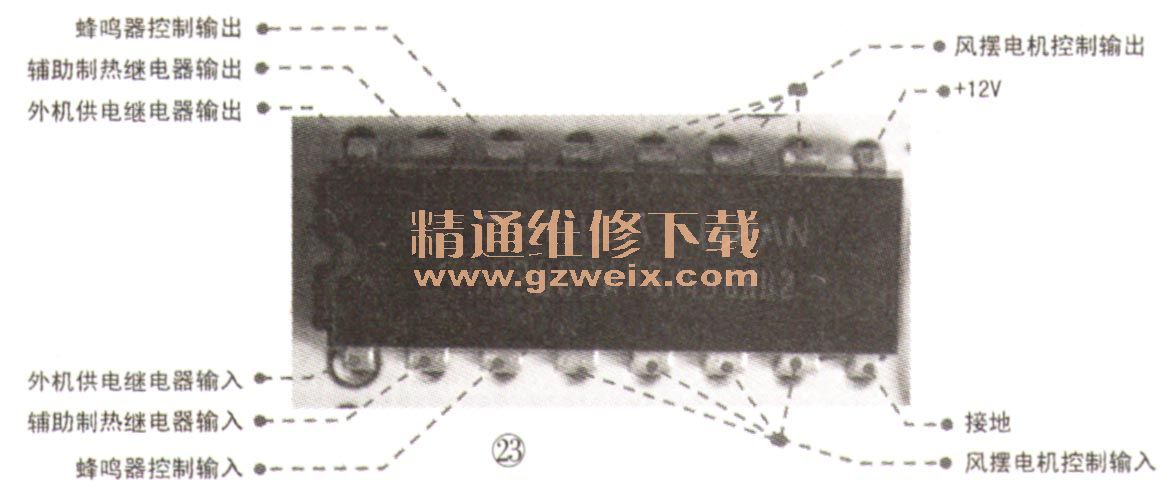

    ULN2003是反相器，它的驱动电路原理图如图22所示，实物如图23所示。在本机中该器件使用的是东芝厂家的TD62003，与ULN2003功能一样。在空调电路中，CPU输出的电流小、电压低，带载能力弱，一般不能直接驱动负载，因此在电路中采用负载驱动芯片ULN2003作为反相器，具有一定的带载能力，能驱动继电器、蜂鸣器、步进电机等执行器件。



    目前空调电控板常用的驱动芯片是16脚的直插安装或贴片安装的方式，⑧脚接地，⑨脚接＋12V电源，①～⑦脚分别与16～⑩脚一一对应，当①～⑦脚为高电平时则16～⑩脚输出低电平（此方式是目前空调使用ULN2003最多的驱动方式），起到输入与输出相反的反向作用。
    （8）通信电路

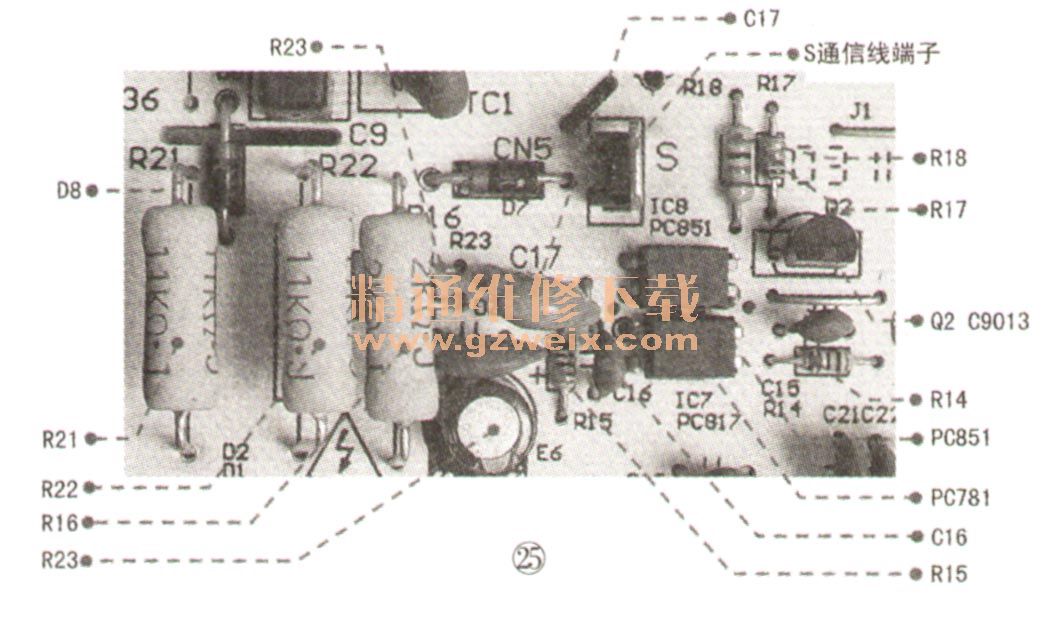

    通信电路是实现内外机联系、控制的关键电路。通过通信线路可以对空调的内外机的信息、数据进行分析、判断并实现控制、保护等功能，其原理如图24所示，实物如图25所示。



    目前，通信电路控制模式大同小异，主要依靠DC24V（如果电压过低损耗太大，通信可靠性变差）的电压作为远距离传送的保障，再把数据流（通信脉冲）依托于通信线进行相互传输。
    通信电路的工作电压是－24V，L火线经反向连接的二极管D8后通过R21、R22限流和DZ1稳压管，形成24V的直流电压。Uns是24V； Usn是－24V（指接线端子N零线与S通信线）检修时注意区分。
    变频空调器工作时，内机给外机通信原理：CPU的17脚（TXD）输出高电平和脉冲功能信号，Q2三极管工作，PC851光耦器输入端①脚为高电平、②脚低电平（接地），此时PC851工作，把脉冲功能信号通过光电功能传输到输出端④、③脚，再通过R23电阻、N零线把数据送到外机的接收端口。
    外机给内机通信原理：外机通信电路把信号由外机通过通信线送到内机板的通信端子S，经D7二极管、R16限流电阻送到PC781的输入端①、②脚，光耦内的发光管工作，进行信号的光电传输，输出端④、③脚接收到信号，使信号从③脚输出经R13电阻进入到CPU的16脚，进行信号的接收（RXD）。
