（9）传感器接口电路

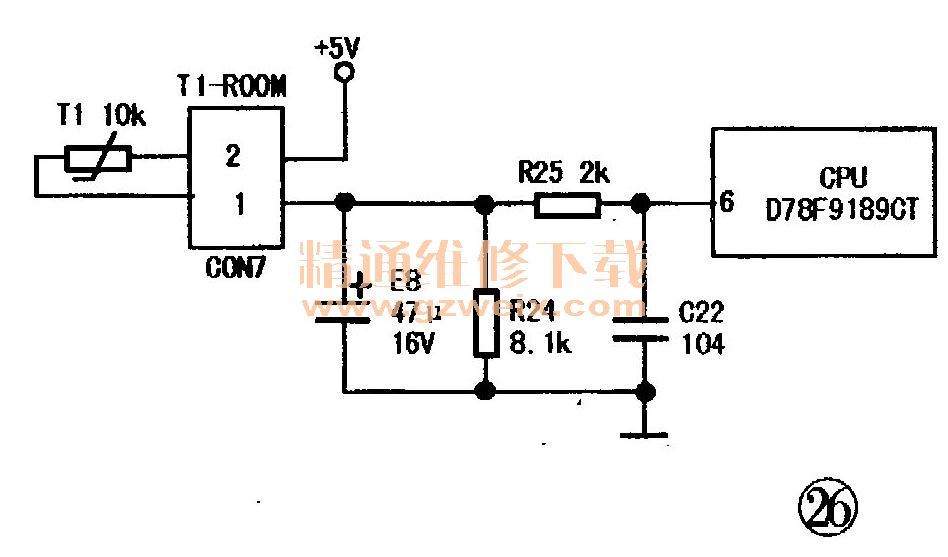

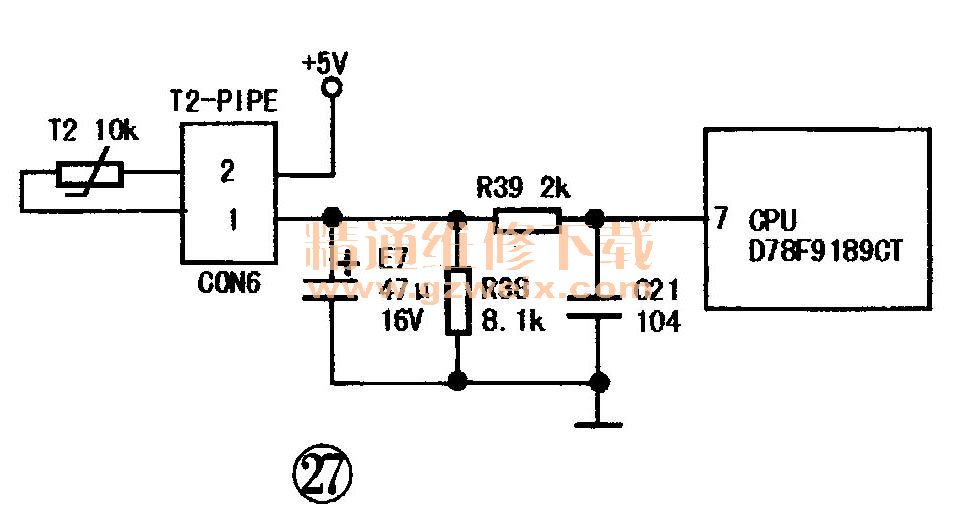

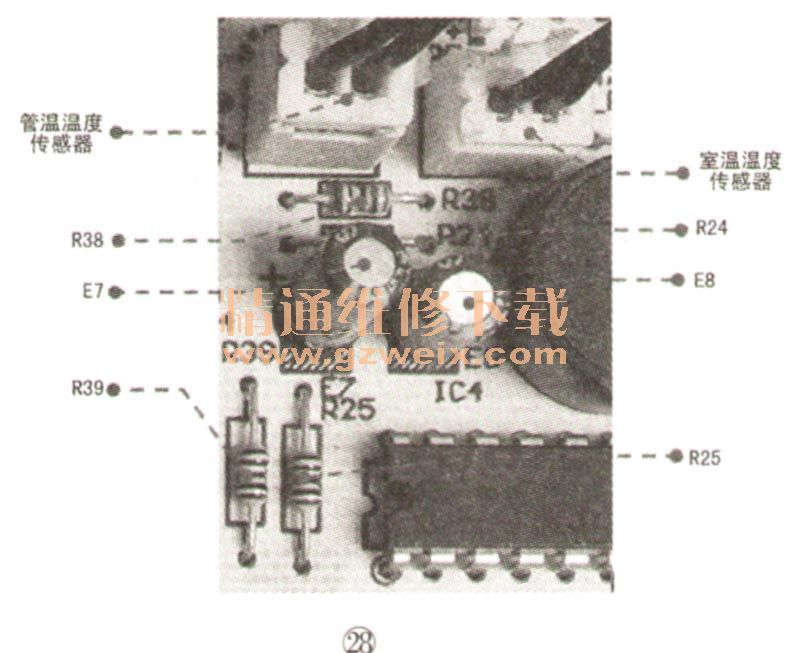

    内机的传感器主要是环境（室温）温度传感器（原理如图26所示）和管温温度传感器（原理如图27所示），实物如图28所示。





    1）环境温度传感器接口电路原理：环境温度传感器T1是一个负温度系数的热敏电阻。它的特点是温度升高电阻值变小，温度下降，阻值变大。当环境温度比较高或刚开空调设备时，T1传感器电阻小，支路电流大，分压电阻R24两端的电压差高，经R25限流后直接加到CPU的⑥脚，CPU通过⑥脚的电压值与内部的程序控制的电压比较，决定设备的开／停、压缩机的运转速度、风机的速度等。
    2）管温传感器接口电路原理：管温传感器T2同样是一个负温度系数的热敏电阻。安装于内机盘管中，用于检测盘管的温度，对设备进行控制与保护（制冷功能时对室内蒸发器的过冷进行保护；制热功能时主要起到防冷风控制功能）。其控制原理与环境温度传感器接口电路原理相同。
    （10）应急开关启停电路

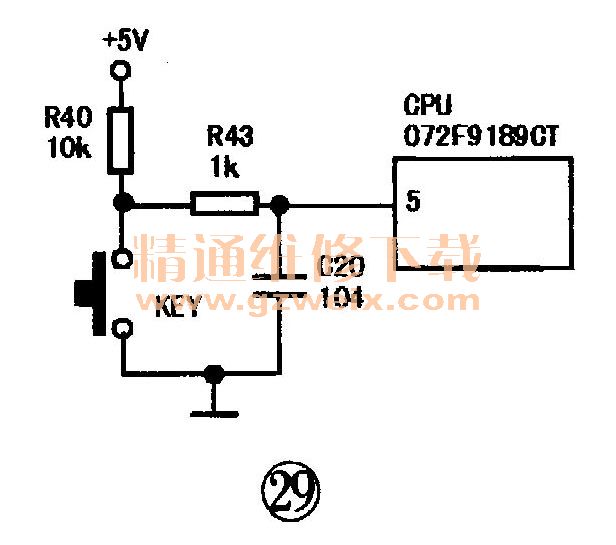

    应急开关启停电路原理如图29所示，按下KEY开关，CPU的⑤脚电压经R43被瞬间接地，此时⑤脚电压由高电平变成低电平，触发空调按照“自动模式”进行运行；当要停止空调运行时，按压开关KEY，同样使CPU的⑤脚瞬间由高电平变成低电平，让空调执行关机操作。
