TCL王牌MS19机芯液晶彩电，是TCL集团较早推出的一款经济型机芯液晶彩电，在社会上有相当的拥有量。该机芯主控芯片MCU采用台湾MSTAR公司生产的208脚LQFP封装的MST9U19A -LF（位号U403），采用该机芯的彩电型号主要有：LCD 19M08 、LCD22M08、L19N8、L22N8、LCD32M08、LCD37M08、L32N8、L37N8等。由于该机芯目前正进入维修高峰期，故下面简要介绍该机芯彩电主体电路基本结构与常见故障检修思路。
一、电路信号流程
1．主板信号流程

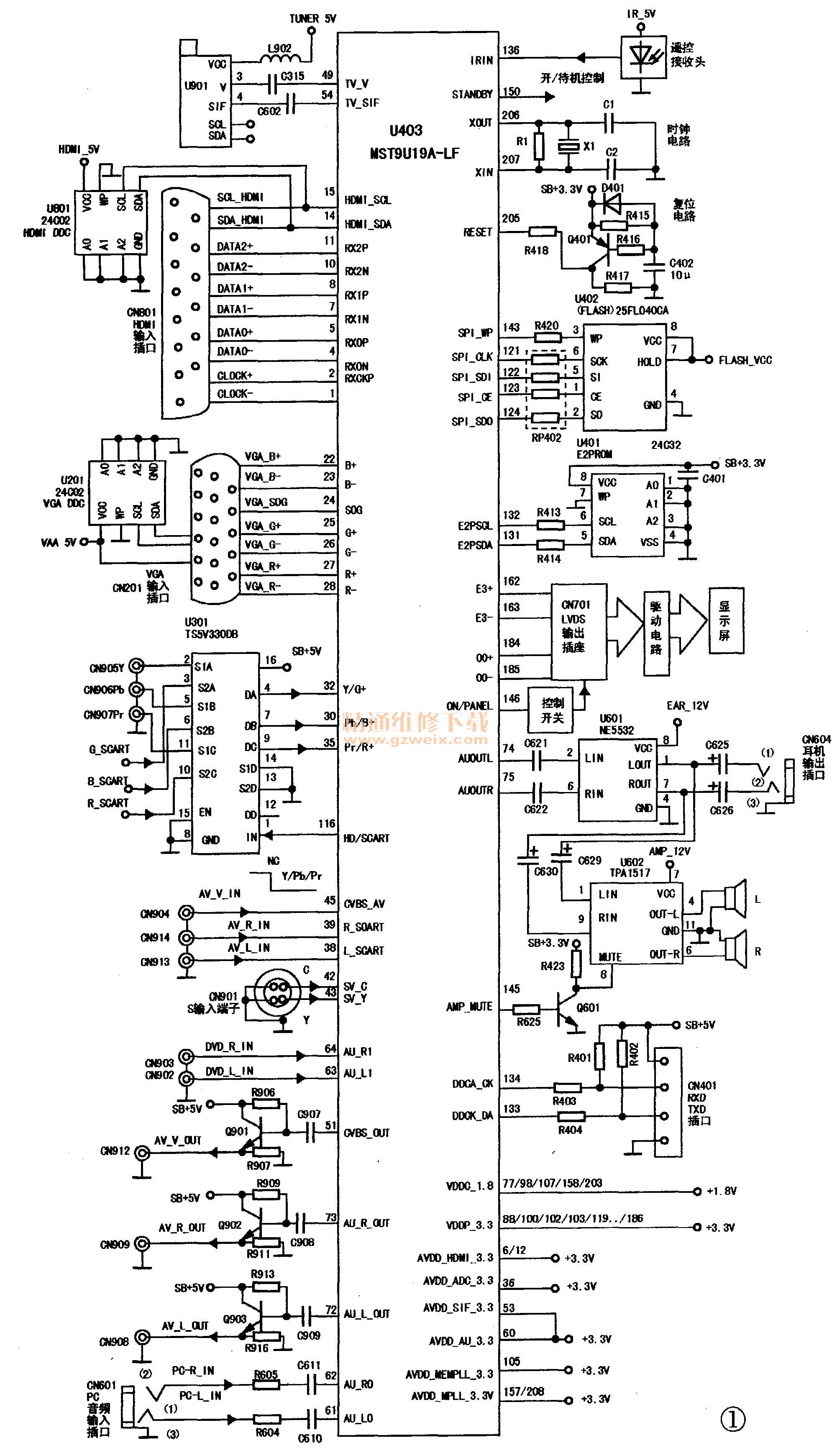

图1是该机芯主要信号流程框图。由图1可知，该机芯彩电有多路接口电路。即：一路HDMI信号经插口CN801从U403的①、②、④、⑤、⑦、⑧、⑩、11、14、15等脚输入（所附存储器U801用以存储HDMI信号显示格式相关信息数据）；一路VGA视频信号经插口CN201从U403的22～28脚输入（所附存储器U201用以存储VGA信号显示格式相关信息数据）；VGA音频信号经插口CN601从U403的62、61脚输入；Y、Pb、Pr色差分量信号经插口CN905 -CN907，从二选一模拟开关U301（TS5V330DB）的②、⑤、11脚输入，当U301控制端①脚为低电平时，Y、Pb、Pr分量信号被选择，经输出端④、⑦、⑨脚从U403的32、30、35脚输入（注：当控制端①脚为高电平时，Ges SCART、B SCART、R_SCART信号被选择，但此信号未被选用）。音频信号输入与VGA音频信号输入脚共用；S端子输入的亮度与色度信号经插口CN901从U403的43、42脚输入，音频信号从插口CN903/CN902输入，与分量音频信号插口共用。AV视频输入信号经插口CN904从U403的45脚输入，AV音频R、L路输入信号经插口CN914、CN913从U403的39、38脚输入；AV输出视频信号从U403的51脚经Q901射随放大及阻抗变换后从插口CN912输出，AV音频R、L路信号分别从U403的73、72脚输出，经Q902、Q903射随放大及阻抗变换后再从插口CN909、CN908输出；软件升级插口CN401与U403的134、133脚相接，其余请参见图1，在此从略。
2.供电流程图

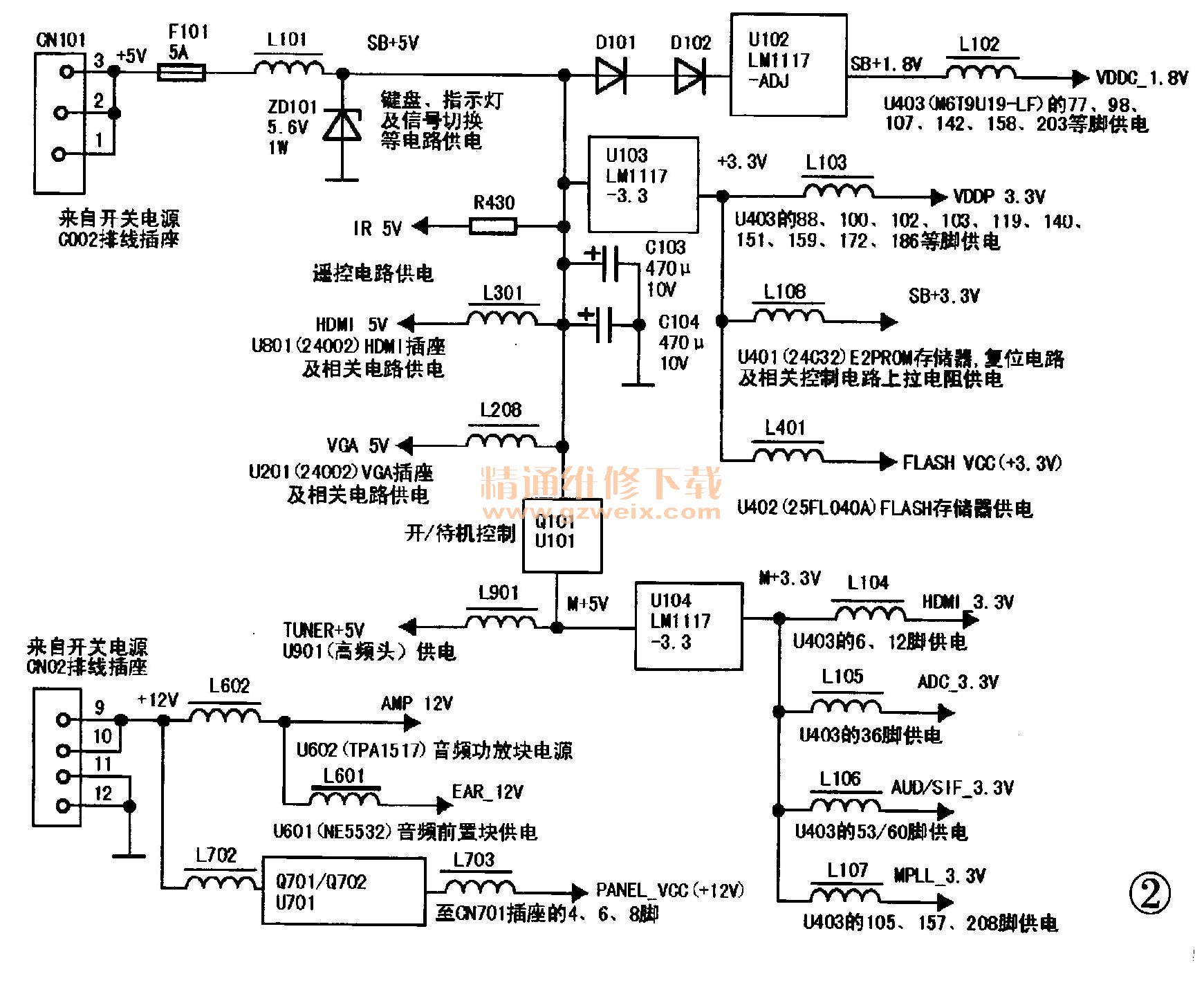

该机芯的供电流程框图如图2所示。由图2可知，来自开关电源的＋5V电压，从电源板送至主板上插座CN101的①、②、③脚，然后经保险管F101、电感L101作为BS＋5V电压。该电压被分为七路：第1路送至按键板作为KEY电路、指示灯电路及信号切换电路的工作电源；第2路经电阻R430作为IR_ 5V电压被送至遥控接收头；第3路经L301作为HDMI 5V电压，为HDMI插座CN801及存储器U801等HDMI相关电路供电；第4路经L208作为VGA 5V电压为VGA插座及存有VGA信号显示格式存储器U201等VGA相关电路供电；第5路经D101、D102送至DC/DC变换块U102（LM1117-ADJ）输入端，经降压后获得SB＋1.8V电压，再经L102作为VDDC_ 1.8V电压为主控芯片U403（MST9Ul9A_LF）的77、98、107、142、158、203脚供电；第6路经DC/DC变换块U103 （LM1117-3.3）获得＋3.3V电压。此3.3V电压被分为三路：第1路经L103作为VDDP_3.3V电压为U403的88、100、102、103、119、140、151、159、172、186等脚供电；第2路经L108作为SB＋3.3V电压，为EEPROM存储器U401（24C32）、复位电路及相关控制电路的上拉电阻供电；第3路经L401作为FLASH VCC （＋3.3V）电压为FLASH存储器U402（25FL040A）供电。上述BS＋5V电压的第7路经Q101、U101作开／关控制后被分为两路：第1路经L901作为TUNER＋5V电压为高频头U901供电；第2路经DC/DC变换块U104（LM1117-3.3）形成3.3V又被分为四路：第1路经L104作为HDMI-3V电压1，为U403的⑥、12脚供电；第2路经L105作为ADC_3.3V电压，为U403的36脚供电；第3路经L106作为AUD/SIF 3.3V电压为U403的53、60脚供电；第4路经L107作为MPLL 3.3V电压为U403的105、157、218脚供电。送至主板上CN101插座⑨、⑩脚的＋12V电压被分为二路：第1路经L602又被分为两路，一路作为AMP_ 12V电压为音频功放块U602 （TPA1517）电源，一路经L601作为EAR 12V电压为音频前置放大块U601（NE5532）工作电源；第2路经L702送入由Q701、Q702及U701构成的开关电路作开、关控制，再经L703作为PANEL VCC（＋12V）送至LVDS插座CN701的⑥、⑦、⑧脚为逻辑板上的显示屏驱动电路供电。
