自制空调自动启动装置
来源:本站整理  作者:佚名  2011-10-11 09:10:22



  对于温度要求较高的地方,如程控交换机房、电视转播机房、网络数据机房等,由于设备采用的是备用电源,停电后再来电可自动切换,而空调停电后再来电不能自动重启,如果此时无人值班,则空调将不会工作。

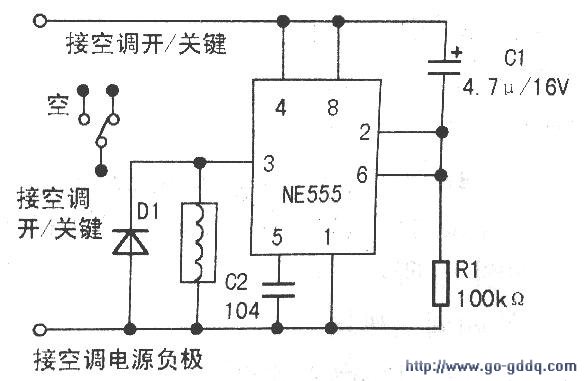

  致使温度升高而影响设备正常运行。为此,笔者设计了一个空调自动重启装置以解决一般柜式空调不能自动重启的弊端,其原理图如图所示。

  电源取空调的+5v电源,未停电时,由NE555组成的定时装置驱动继电器断开连接空调开关的连线,空调正常工作。停电时,继电器常闭接点闭合,接通空调开关按键;再次来电时,由于NE555的延时,继电器不吸合,常闭接点将空调开关接通,空调启动,几秒钟后,继电器启动,常闭接点断开,空调开始正常工作,从而实现自动开机,保护其他设备正常运行。

  此装置结构简单,安装方便,不影响空调性能。
