例2：室外过欠压检测电路故障导致整机出现“P1”故障代码。产品型号为KFR-35GW/BP2DY-M，产品条码为5N7108A1680350678。
故障现象：开机运行，整机出现“P1”。
检修：基本电压正常。连接变频空调检测仪，观察变频检测小板的直流母线电压采样的值，将小板查询功能转换至“Ir341”，小板检测的电压值比用万用表测试的值小50V，初步确定故障点在室外电控板电压采样电路上。更换室外机电路板后上电，空调运行正常。
4．温度传感器类故障
例1:T4与排气温度传感器对接错误导致整机不定期出现“E5”室外管温度传感器故障。产品型号为KFR-35GW/BP2DY-M+（4）。
故障现象：用户反馈空调不制冷，室内显示板显示“E5”。
故障范围：室外电控、T3管温传感器、T3传感器绕组。
检修：此空调最初报修时室内机显示“E5”室外T3管温度传感器故障，已多次上门更换了室外所有传感器、室外电控板，但故障仍未消除，确定故障点仍在室外侧。因前期更换了室外电控及室外所有传感器，故障未消除，此次上门再次确认T3、T4及排气温度传感器无异后，重点检测传感器绕组对接可靠性。
关整机电源，连接变频空调检测仪，空调上电遥控开机运行，小板显示“E52”故障代码，根据故障代码得知是室外盘管T3温度传感器故障。
故障部位确认后，判定是T3传感器或检测电路出现问题，因为这款机器的电控与传感器都被更换过，经仔细观察，发现室外的所有传感器都缠绕电工胶布（室外传感器是从其他机器上拆下更换的），传感器接插件不匹配，于是使用驳接的方式。将空调断电，拆开电工胶布，发现T4居然驳到排气温度传感器上，T3与TP的感温头都悬挂在室外机的腔体内，没有插到对应的位置。将T3 、T4 、TP温度传感器全部更换后上电，空调运行正常。
例2:T2管温传感器阻值漂移造成整机不制热。产品型号为KFR-35GW/BP2DY-M.
故障现象：可以正常制冷，但不能制热，整机无故障代码显示。
故障范围：室内电控、室外电控、传感器部件、单向阀部件、四通阀。
检修：从能正常制冷看，可以初步排除室内、外主板模块、压机、外机电源部分电路故障。
拆开室外机外壳，用万用表检测四通阀线圈已通电，四通阀体已转换，故可排除外板阻容变质或四通阀驱动电路故障。
在检修时发现，遥控制热一开机，内风机就转，根本无防冷风控制过程，而此时外机根本还没有启动。因此判断是T2阻值变小，连接变频空调检测仪，检测整机参数，T2管温显示40℃，使得内机CPU检测到虚假的过高温度而致不制热。更换内机传感器后试机正常。
5．开关门保护“E9”
“E9”故障范围：光电开关组件、室内电控、同步电机、出风框挡光板、连接线组。
检修思路：滑动门上下停止位置的控制是通过光电开关组件与导轨上的位置机构配合完成的。当开关门处于关闭位置时，导轨上的挡光板遮挡住上部光电开关的红外光，使其向主芯片发出指令，确定滑动门的位置。当开关门处于打开位置时，由导轨上的下挡光板遮挡住下光开关的红外光，使其向主芯片反馈开关门位置信号。
空调上电时两组光电组件均处于导通状态，主芯片就会发出指令驱动电机使门做上下移动，以确定门的最终位置。只要有一组光电开关有位置信号发出且符合运行状态的要求，主芯片就停止电机的运动使门处于复位位置。
例：光电开关故障造成整机出现“E9”。产品型号为KFR-72LW/BP2DY-E。
故障现象：滑动门不能自动打开。开机后滑动门在轨道内上下运动无法停止，整机出现“E9”。
检修：上电开机后滑动门在轨道内上下运动无法停止，可以初步判定室内电控板有控制电压输出给电机，且电机无开路、短路故障。

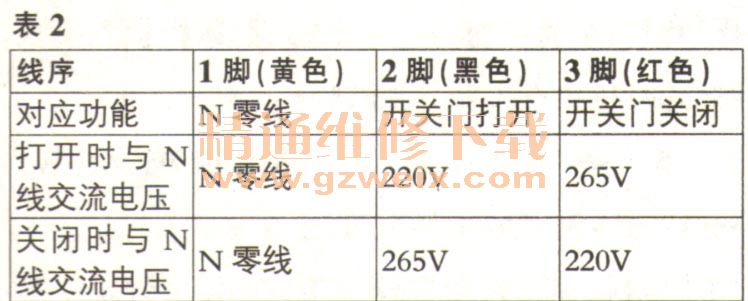

检验光电开关组件是否良好。将主控板上的光电开关拔掉，分别短接主控板上光电开关插头的第①脚（红色）与第③脚（棕色），第②脚（白色）与第④脚（黄色），见表2所示，模拟光电开光正常工作状态下反馈的信号通电开机，整机运行正常，显示屏开关门保护消除，最终将故障点锁定在光电开关组件上。更换光电开关组件后通电试机正常。
