故障现象

    据用户介绍，该全自动洗衣机进水功能基本正常，但不能进行排水。

    故障分析

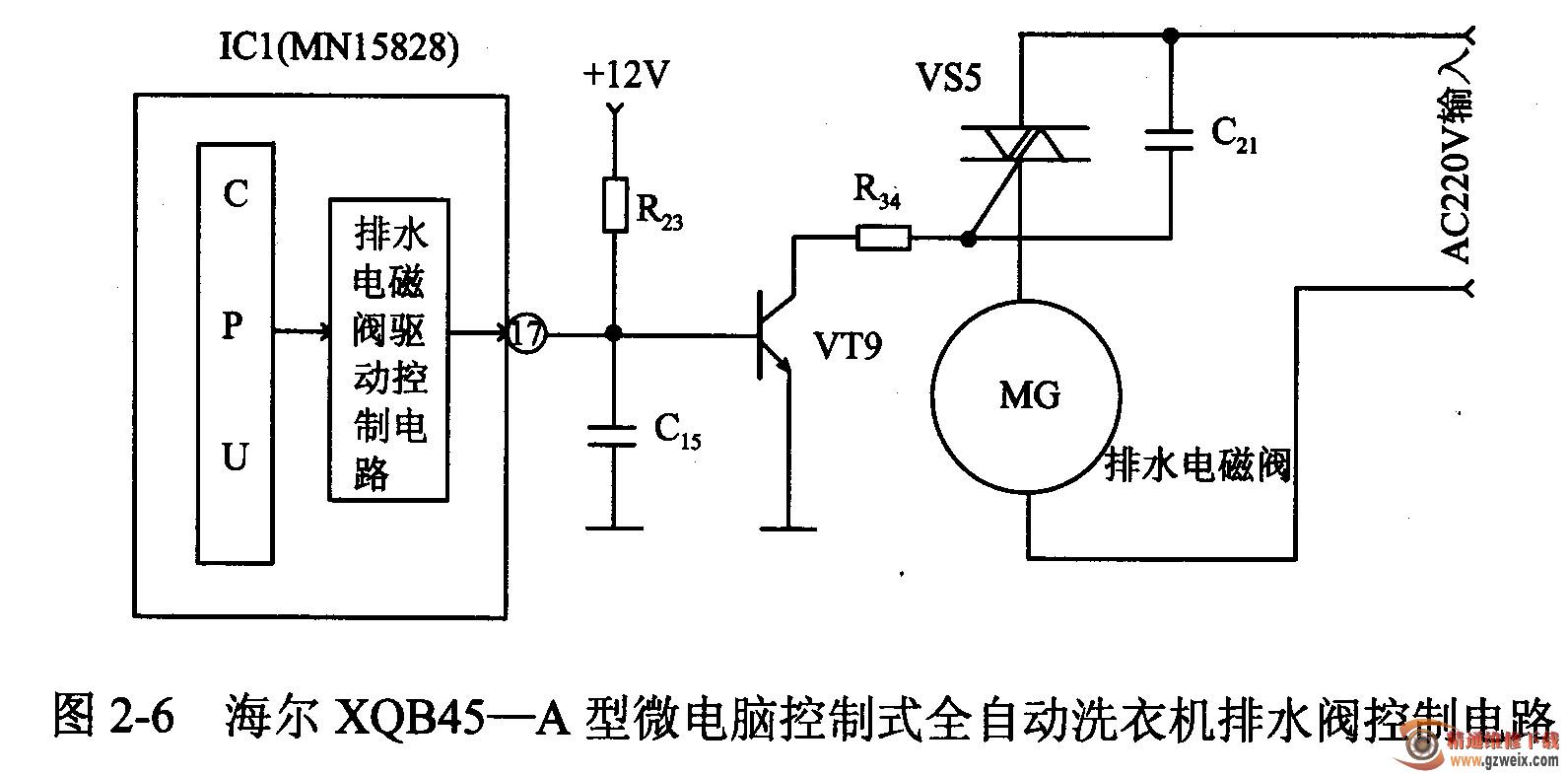

    根据用户介绍的情况来看，出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器ICI (MN15828）的17脚与开关晶体管VT9、双向晶闸管VS5、排水电磁阀MG组成，相关电路如图2-6所示。检修时，可先对这部分电路进行检查。

故障检修

判断故障的大概部位

    (1)接通电源后，在排水状态时，测量微处理器IC1(MN15828)的17脚输出的高电平信号正常，说明微电脑控制电路的工作基本正常。但测量排水阀两端的220 V的交流电压为0V，说明问题出在排水电磁阀供电电路。

    (2)断电后，对微处理器IC1 (MN15828)的17脚到排水电磁阀MG之间的连接电路与元器件进行检查，发现C15电容器两端有较小的电阻值存在，显然已经严重漏电。

2．故障处理

    更换一只新的、同规格的0.01μF瓷片电容器装上后，接通电源试机，洗衣机的排水恢复了正常，故障排除。
